ZK行星齒輪減速機型式尺寸（JB/T 9043.1－1999）

詳細介紹：

發布時間：2007-5-15 11:24:10

分享到：

3 型式、尺寸

3. 1 減速器分單級傳動（ZKD）、單級派生傳動（ZKP）和兩級傳動（ZKL）三種型式。

3. 1. 1 ZKD 型減速器外形尺寸見圖1、表1。

ZK行星齒輪減速機型式尺寸

型號	外形尺寸及中心高					軸伸尺寸
型號	L	B	H	H₀	R	d	b×t	l₁	D₁/D₂（u8）	l₃/l₂
ZKD1	1469	1206	1043	500	480	140	37.7×11	250	198/200	125/230
ZKD2	1670	1340	1167	560	535	160	42.1×12	300	238/240	150/280
ZKD3	1865	1586	1445	710	640	180	44.9×12	300	298/300	180/335
ZKD4	2015	1815	1610	800	735	220	57.1×18	350	338/340	200/375
ZKD5	2400	2060	1875	900	850	250	64.6×18	410	398/400	240/440
ZKD6	2700	2450	2170	1120	925	280	72.1×20	470	438/440	270/500
ZKD7	3105	2774	2445	1250	1040	320	81×22	470	478/480	300/560

型號	地腳尺寸							質量m/kg
型號	L₁	L₂	L₀	B₁	B₂	d₁	h	質量m/kg
ZKD1	580	460	202	1020	1140	56	70	2212～2244
ZKD2	720	590	247	1140	1270	56	80	2960～3010
ZKD3	850	700	268	1360	1515	66	90	4764～4871
ZKD4	900	740	273	1550	1740	66	100	6171～6532
ZKD5	1160	890	295	1760	2000	78	120	10300～10500
ZKD6	1350	1100	350	2100	2350	91	180	16842～17165
ZKD7	1465	1160	430	2300	2690	107	180	27168～27228

3. 1. 2 ZKP型減速器裝配形式及外形尺寸見圖2、表2。

ZK行星齒輪減速機型式尺寸

ZKP型減速器主要尺寸 /mm

型號	外形尺寸及中心高					軸伸尺寸
型號	L	B	H	H₀	R	d(m6)	b×t	l₁	D₁/D₂（u8）	l₃/l₂
ZKP1	1435	1206	1043	500	480	110	30.1×9	165	198/200	125/230
ZKP2	1660	1340	1167	560	535	130	33×10.3	200	238/240	150/280
ZKP3	1900	1586	1445	710	640	160	42.1×12	240	298/300	180/335
ZKP4	2100	1815	1610	800	735	170	43.5×12	300	338/340	200/375
ZKP5	2400	2060	1875	900	850	180	44.9×12.4	300	398/400	240/440
ZKP6	2890	2450	2170	1120	925	220	57.1×16	350	438/440	270/500
ZKP7	3171	2774	2445	1250	1040	280	72.1×20	470	478/480	300/560

型號	地腳尺寸							質量m/kg
型號	L₁	L₂	L₀	B₁	B₂	d₁	h	質量m/kg
ZKP1	580	460	302	1020	1140	56	70	2475～2526
ZKP2	720	590	365	1140	1270	56	80	3390～3430
ZKP3	850	700	364	1360	1515	66	90	5382～5505
ZKP4	900	740	442	1550	1740	66	100	7112～7667
ZKP5	1160	890	445	1760	2000	78	120	11620～11700
ZKP6	1350	1100	620	2100	2350	91	180	19390～19634
ZKP7	1465	1160	655	2300	2690	107	180	28505～28625

3. 1. 3 ZKL型減速器外形尺寸見圖3、表3。

ZK行星齒輪減速機型式尺寸

ZKL 型減速器主要尺寸 /mm

型號	外形尺寸及中心高					軸伸尺寸
型號	L	B	H	H₀	R	d（m5）	b×t	l₁	D₁/D₂（u8）	l₃/l₂
ZKL1	1443	1176	1038	500	460	90	25.6×8	130	198/200	125/230
ZKL2	1660	1340	1167	560	535	110	30×19	165	238/240	150/280
ZKL3	1860	1586	1445	710	640	120	33.2×10	210	298/300	180/335
ZKL3A	1940	1640	1408	710	650	140	37.7×11	190	318/320	199.5/370
ZKL4	2055	1812	1642	800	735	140	37.7×11	250	338/340	200/375
ZKL5	2370	2068	1875	900	850	160	42.1×12	300	398/400	240/440
ZKL6	2690	2450	2170	1120	925	180	44.9×12	300	438/440	270/500
ZKL7	2980	2715	2445	1250	1050	200	51×14	350	478/480	300/560

型號	地腳尺寸							質量m/kg
型號	L₁	L₂	L₀	B₁	B₂	d₁	h	質量m/kg
ZKL1	720	600	190	960	1105	56	70	2482～2521
ZKL2	820	690	220	1140	1270	56	80	3464～3515
ZKL3	920	760	246	1360	1515	66	90	5385～5519
ZKL3A	1030	870	210	1380	1570	65	100	5693～5762
ZKL4	1040	880	268	1550	1740	66	100	6742～7115
ZKL5	1300	1030	275.5	1760	2000	78	120	11290～11488
ZKL6	1440	1180	290	2100	2350	91	150	18952～19226
ZKL7	1720	1420	300	2300	2640	107	180	27198～27330

3. 2 型號和示例

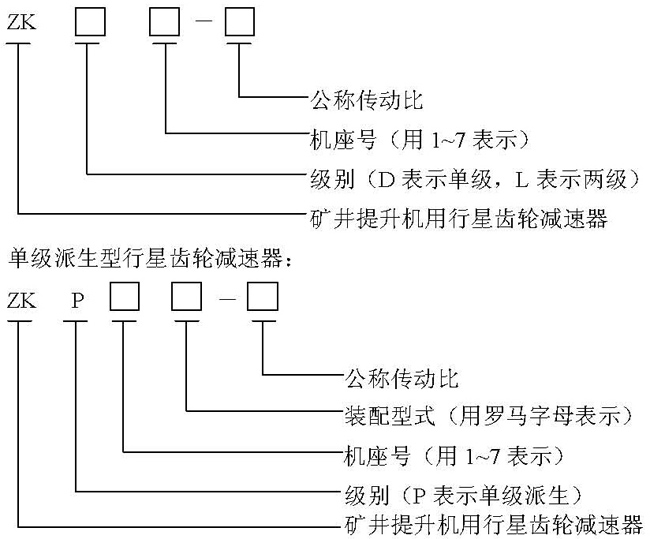

3. 2. 1 型號

單級和兩級行星齒輪減速器：

3. 2. 2 示例

ZK行星齒輪減速機型式尺寸

a）4號機座，兩級減速，傳動比i=20 的礦井提升機用行星齒輪減速器表示為：

ZKL4－20

b）4 號機座，單級派生，傳動比i=11.2，第Ⅱ種裝配型式的礦井提升機用行星齒輪減速器表示為：

ZKP4－Ⅱ－11.2
