精品一区精品二区制服,欧洲亚洲成av人片天堂网,国产肥臀视频一区二区三区,国产91午夜福利精品,人妻中文字幕亚洲一区

中國減速機行業最大的門戶網站！

當前位置：減速機首頁>>標準查看>>緊固件>>緊固件機械性能螺母粗牙螺紋（GB/T3098.2-2000）>>緊固件機械性能螺母粗牙螺紋試驗方法（GB/T3098.2-2000）

	→我要成為會員

緊固件機械性能螺母粗牙螺紋試驗方法（GB/T3098.2-2000）

詳細介紹：

發布時間：2007-5-25 10:05:17

分享到：

8.1 保證載荷試驗、

對規格≥M5的螺母，保證載荷是仲裁方法。

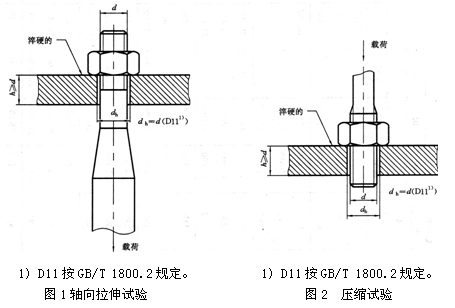

將螺母安裝在如圖1和圖2所示的淬硬螺紋芯棒上。仲裁時,應以拉伸試驗為準。

沿螺母軸線方向施加保證載荷，并持續15 s。螺母應能承受該載荷而不得脫扣或斷裂。當卸載后，

應能用手將螺母旋出，或借助扳手松開螺母，但不得超過半扣。在試驗中，如果螺紋芯棒損壞，則試

驗作廢。

螺紋芯棒的硬度應≥45 HRC。

螺紋芯棒的螺紋公差為5 h 6 g，但大徑應控制在6 g公差帶靠近下限四分之一的范圍內。

8.2 硬度試驗

常規檢查，螺母硬度應在一個支承面上進行，并取間隔為120。的三點硬度平均值作為該螺母的硬

度值。如有爭議，應在通過螺母軸心線的縱向截面上，并盡量靠近螺紋大徑處進行硬度試驗。

維氏硬度試驗為仲裁試驗，應采用HV30的試驗力。

如采用布氏和洛氏硬度試驗時，應使用ISO 4964給出的換算表。

維氏硬度試驗按GB/T 4340.1規定。

布氏硬度試驗按GB/T 231規定。

洛氏硬度試驗按GB/T 230規定。

8.3 表面缺陷檢查

表面缺陷檢查見GB/T 5779.2。

【查看留言】【大中小】【關閉窗口】

經典推薦

相關信息

	網友留言

我要留言：標題：聯系方式：


關于我們 - 聯系方式 - 版權聲明 - 本站宗旨 - 網站地圖 - 廣告服務 - 幫助中心 - 設為首頁 - 加入收藏
	全國服務熱線:010-51179040 E-mail:jiansuji001@163.com Copyright © 2008-2018 By 減速機信息網 All Rights Reserved.
