機械無級變速器分類及型號編制方法（JB/T7683-95）

詳細介紹：

發布時間：2007-5-31 15:35:32

分享到：

1主題內容與適用范圍

本標準規定了機械無級變速器（簡稱無級變速器）的分類和型號編制方法。

本標準適用于機械無級變速器。

2無級變速器的分類

2.1固定軸無級變速器

2.1.1滾輪平盤無級變速器

2.1.2滾輪長錐無級變速器

2.1.3球輪錐盤無級變速器

2.1.4錐盤環盤無級變速器

2.1.4.1相交軸錐盤環盤無級變速器（干式、濕式）

2.1.4.2平行軸錐盤環盤無級變速器（干式、濕式）

2.1.4.3兩級錐盤環盤無級變速器

2.1.5光桿轉環直線無級變速器

2.1.6滾錐平盤無級變速器

2.1.6.1單滾錐平盤無級變速器

2.1.6.2雙滾錐平盤無級變速器

2.1.6.3四滾錐平盤無級變速器

2.1.7偏置球錐無級變速器

2.1.8鋼環錐輪無級變速器

2.1.8.1 內鋼環長錐無級變速器

2.1.8.2 外鋼環長錐無級變速器

2.1.8.3 剛環分離錐輪無級變速器

2.1.9多盤無級變速器；

2.1.9.1單錐多盤無級變速器

2.1.9.2單級多盤無級變速器

2.1.9.3兩級多盤無級變速器

2.1.10鋼球無級變速器

2.1.10.1鋼球平盤無級變速器

2.1.10.2鋼球杯輪無級變速器

2.1.10.3鋼球錐輪無級變速器

2.1.10.4無軸鋼球錐輪無級變速器

2.1.10.5無軸鋼球內錐輪無級變速器

2.1.11弧錐輪無級速器

2.1.11.2弦置弧錐輪無級變速器

2.1.11.3絡筒式弧錐輪無級變速器

2.1.12菱錐錐輪無級變速器

2.2行星無級變速器

2.2.1行星錐盤無級變速器

2.2.2行星菱錐無級變速器

2.2.3行星長錐無級變速器

2.2.4行星錐鼓無級變速器

2.2.5無軸行星菱錐無級變速器

2.2.6行星弧錐無級變速器

2.2.7章動行星錐輪無級變速器

2.2.8行星鋼球無級變速器

2.2.9無軸行星鋼球無級變速器

2.2.10封閉行星長錐無級變速器

2.2.11封閉行星菱錐無級變速器

2.2.12倒置行星長錐無級變速器

2.2.13諧波行星無級變速器

2.2.14封閉鋼球錐輪無級變速器

2.2.15封閉鋼球內錐輪無級變速器

2.2.16弧錐輪封閉行星無級變速器

2.3帶式無級變速器

2.3.1單調速輪V帶無級變速器

2.3.2塊帶無級變速器

2.3.3鋼帶無級變速器

2.3.4普通V帶無級變速器

2.3.5寬V帶無級變速器

2.3.6單楔帶無級變速器

2.3.7長錐平帶無級變速器

2.4鏈式無級變速器

2.4.1滑片鏈無級變速器

2.4.2自動加壓滑片鏈無級變速器

2.4.3滾柱鏈無級變速器

2.4.4套環鏈無級變速器

2.4.5擺銷鏈無級變速器

2.4.6導帶活節鏈無級變速器

2.4.7卷繞無級變速器

2.5脈動無級變速器

2.5.1三相搖塊脈動無級變速器

2.5.2四相搖桿脈動無級變速器

2.5.3偏心環連桿脈動無級變速器

2.5.4平面凸輪脈動無級變速器

2.5.5空間凸輪脈動無級變速器

3無級變速器的型號編制方法

3.1無級變速器的主參數為：公稱輸入功率P（W）（恒轉矩型為最高輸出轉速時的功率）或輸出轉矩T（N·m）；最小傳動比值i_min和變速比值R。

3.2無級變速器的型號由產品代號（由類型代號、結構或運動特征代號的3～4個漢語拼音字頭組成，見表1）、機型號、安裝形式、公式輸入功率（或公稱輸出轉矩T）、最小傳動比值i_min及變速比值R組成。

3.2.1無級變速器的產品代號

無級變速器的產品代號用表1規定的代號表示

表1 無級變速器名稱、型號編制

類別	結構、運動特征	變速器名稱	變速器代號	附錄簡圖號
固定軸無級變速器	滾輪、平盤	滾輪平盤無級變速器	GLP	1
	滾輪、長錐	球輪錐盤無級變速器	GLZ	2
	球輪、錐盤	錐盤環盤無級變速器	GQL	3
	鍵盤、環盤	相交軸錐盤環盤無級變速器	GXZH	4
		平行軸錐盤環盤無級變速器	GPZH	5
		兩級錐盤環盤無級變速器	GLZH	10
	光桿、轉環	光桿轉環直線無級變速器	GGH	6
固定軸無級變速器	錐盤、平盤	單滾錐平盤無級變速器	GDZP	7
		雙滾錐平盤無級變速器	GHZP	8
		四滾錐平盤無級變速器	GSZP	9
	偏置球、錐盤	偏置球錐盤無級變速器	GPQZ	10
	鋼環、錐輪	內鋼環長錐無級變速器	GNHZ	11
		外鋼環長錐無級變速器	GWHZ	12
		剛環分離錐輪無級變速器	GHZ	13
	多盤	單錐多盤無級變速器	GZDP	14
		單級多盤無級變速器	GDDP	15，16
		兩級多盤無級變速器	GLDP	17
	鋼球	鋼球平盤無級變速器	GQP	18
		鋼球杯輪無級變速器	GQB	19
		鋼球錐輪無級變速器	GQZ	20
		無軸鋼球錐輪無級變速器	GWQZ	21
		無軸鋼球內錐輪無級變速器	GQN	22
	弧錐輪	徑直弧錐輪無級速器	GJH	23
		弦置弧錐輪無級變速器	GXH	24
		絡筒式弧錐輪無級變速器	GLH	25
	菱錐、錐輪	菱錐錐輪無級變速器	GLZ	26
行星無級變速器	行星錐盤	行星錐盤無級變速器	XZP	27
	行星菱錐	行星菱錐無級變速器	XLZ	28
	行星長錐	行星長錐無級變速器	XZZ	29
	行星錐鼓	行星錐鼓無級變速器	XZG	30
	行星菱錐	無軸行星菱錐無級變速器	XWLZ	31
	行星弧錐	行星弧錐無級變速器	XHZ	32
	章動行星錐輪	章動行星錐輪無級變速器	XZD	33
	行星鋼球	行星鋼球無級變速器	XGQ	34
	行星鋼球	無軸行星鋼球無級變速器	XWQ	35
	行星長錐	封閉行星長錐無級變速器	XFLZ	36
	行星長錐	封閉行星菱錐無級變速器	XFZZ	37
	行星長錐	倒置行星長錐無級變速器	XDZ	38
	諧波	諧波行星無級變速器	XXB	39
帶式無級變速器	鋼球	封閉鋼球錐輪無級變速器	XFQZ	40
	鋼球	封閉鋼球內錐輪無級變速器	XFQN	41
	弧錐輪	弧錐輪封閉行星無級變速器	XFHZ	42
	V帶分離錐輪	單調速輪V帶無級變速器	DDV	43
		塊帶無級變速器	DKD	44
		鋼帶無級變速器	DGD	44
		普通V帶無級變速器	DPV	44
		寬V帶無級變速器	DKV	44
		單楔帶無級變速器	DDK	45
	平帶、長錐輪	長錐平帶無級變速器	DZP	46
鏈式無級變速器	滑片鏈、有齒錐輪	滑片鏈無級變速器	LHP	47
	滑片鏈、有齒錐輪	自動加壓滑片鏈無級變速器	LZHP	52
	滾柱鏈、光滑錐輪	滾柱鏈無級變速器	LGZ	48
	套環鏈、光滑錐輪	套環鏈無級變速器	LTH	49
	擺銷鏈、光滑錐輪	擺銷鏈無級變速器	LBS	50
	導帶活節鏈、光滑錐輪	導帶活節鏈無級變速器	LDJ	51
	滾性鏈、光滑錐輪	卷繞無級變速器	LJR	48
脈動無級變速器	連桿式	三相搖塊脈動無級變速器	MYK	53
		四相搖桿脈動無級變速器	MYG	54
		偏心環連桿脈動無級變速器	MPL
	凸輪式	平面凸輪脈動無級變速器	MPT	55
	凸輪式	空間凸輪脈動無級變速器	MKT	56

3.2.2機型號

無級變速器的機型號用其機座號以阿拉伯數字1，2，3，…，10表示。

3.2.3安裝型式

臥式機座安裝不標臥式法蘭安裝——F

立式機座安裝——L 立式法蘭安裝——LF

帶電機的加后綴“D”

3.2.4變速器容量

恒功率型用公稱輸入功率值P（W），恒轉矩型用公稱輸出轉矩值丁（N·n），變動率變轉矩型用配用電動機功率值表示，并配以最小傳動比值i_min和變速值R。

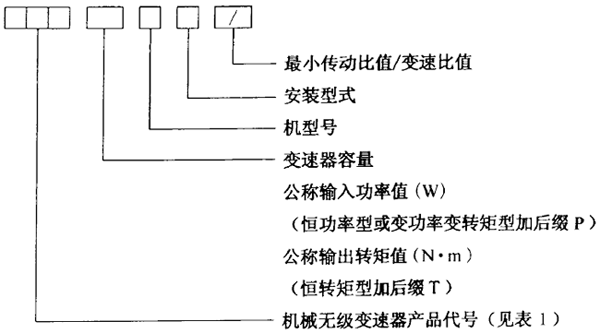

3.3無級變速器型號的表示方法

4標記示例

a.輸入功率為3kw，1號機座、臥式機座安裝方式，最小傳動比為0.92，變速比為4的相交軸錐盤環盤無級變速器標記為：

GXZH3000P—1—0.92/4 JB/T7683

b.電動機功率為7.5kw，立式法蘭安裝方式，最小傳動比為1.8，變速比為無窮大的行星弧錐無級變速器標記為：

XHZ7500P—LFD—1.8 JB/T7683

c.輸入功率3kw，法蘭安裝方式，最小傳動比為2.45，變速比為6的單楔帶無級變速器標記為：

DDX3000P—F—2.45/6 JB/T7683

d.電動機功率為3kw，立式機座安裝方式，最小傳動比為0.406，變速比為6的滑片鏈無級變速器標記為：

LHP3000P—LD—0.406/6 JB/T7683

e.額定輸出轉矩為4.9N·m，臥式機座安裝方式，最小傳動比為4.5，變速比為無窮大的四相搖桿無級變速器標記為：

MYG4.9T—4.5 JB/T7683

附錄A

機械無級變速器分類簡圖

（補充件）

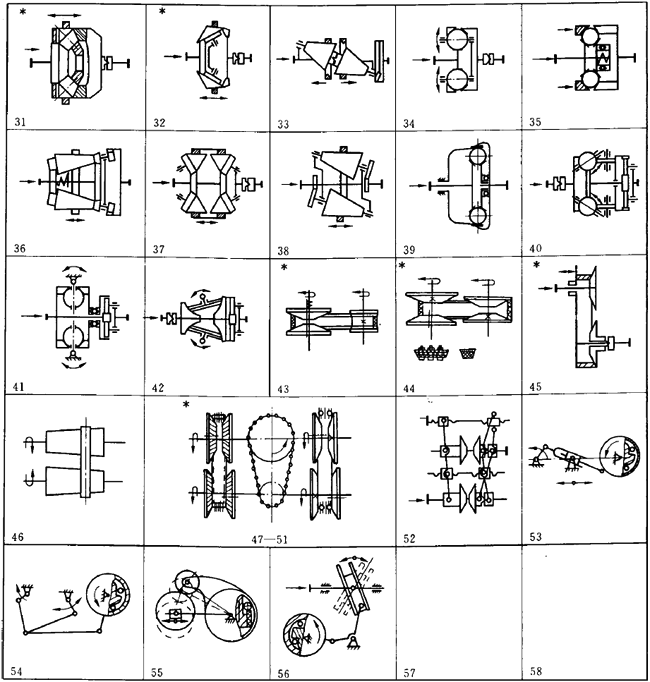

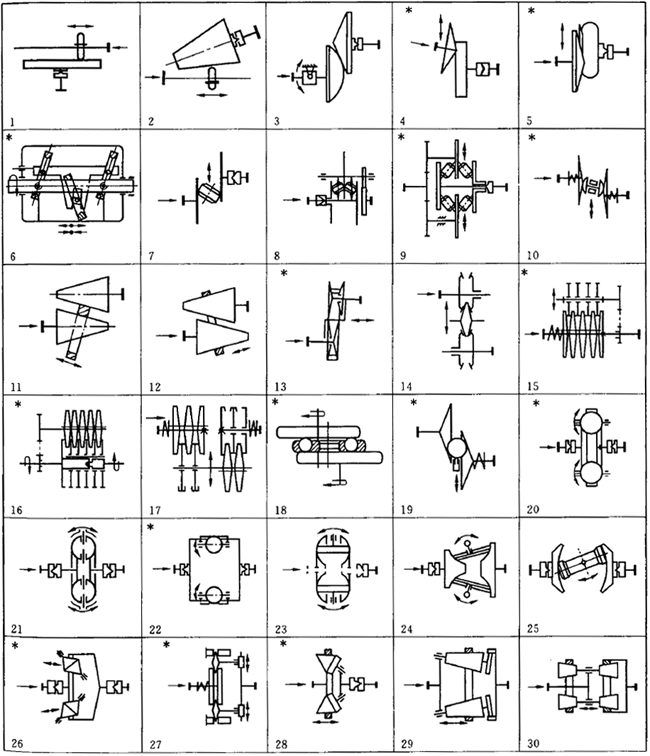

A1 機械無級變速器分類簡圖（見表A1）

注：有*號者國內已生產。

附加說明：

本標準由機械工業部西安重型機械研究所提出并歸口。

本標準由機械工業部西安重型機械研究所、標準化研究所、鄭州機械研究所負責起草。西安理工大學、浙東變速器廠、西安市工程機械廠參加起草。

本標準主要起草人阮盅唐、張凱、趙玉良、周嗚杰、阮勁松。
