4錐齒輪、準雙曲面齒輪及其齒輪副
4.1錐齒輪和準雙曲面齒輪的分類 types of bevel and hypoid gears
4.1.1按齒輪的外形和軸線的相互關系 relations between axes definitions by gear outlings
4.1.1.1錐齒輪 bevel gear
分度曲面為圓錐面的齒輪。
4.1.1.2錐齒輪副 bevel gear pair
一對軸線相交的錐齒輪。
4.1.1.3準雙曲面齒輪副 hypoid gear pair
一對軸線交錯、圓錐形成或近似于圓錐形的齒輪。
4.1.1.4準雙曲面齒輪 hypoid gear
準雙曲面齒輪副中的任何一個齒輪。
4.1.1.5冠輪 crown gear
分錐角為90°的錐齒輪。
同義詞：平面齒輪
4.1.1.6端面齒輪 contrite gear
用于與圓柱齒輪嚙合的頂錐角及根錐角均為90°的錐齒輪或準雙曲面齒輪。
4.1.2按齒線的形狀 definitions by tooth traces
4.1.2.1直齒錐齒輪 straight bevel gear
齒線為分度圓錐面的直母線的錐齒輪。
4.1.2.2斜齒錐齒輪 shew bevel gear , helical bevel gear
產形冠輪上的齒線是不通過錐頂?shù)闹本�的錐齒輪。
4.1.2.3曲線齒錐齒輪 curved tooth bevel gear
產形冠輪上的齒線是某種平面曲線的錐齒輪。
4.1.2.4弧齒錐齒輪 spiral bevel gear
產形冠輪上的齒線是圓弧的錐齒輪。
4.1.2.5擺線齒錐齒輪 epicycloids bevel gear
產形冠輪上的齒線是長幅外擺線的錐齒輪。
4.1.2.6零度齒錐齒輪 zerol bevel gear
中點螺旋角為零度的曲線齒錐齒輪。
4.1.2.7圓柱齒輪端面齒輪副 contrite gear pair
由端面齒輪及其配對的圓柱齒輪組成的、軸交角呈90°相交或交錯的齒輪副。
4.1.2.8錐齒輪的當量圓柱齒輪 virtral cylindrical gear of bevel gear
一個假想的圓柱齒輪，其節圓半徑等于所研究的錐齒輪的背錐距，并且其端面模數齒高系數、變位系數等于此錐齒輪的背錐面上的這些參數。
4.1.2.9當量圓柱齒輪副 virtual cylindrical gear pair
在錐齒輪副中，它的兩個錐齒輪的相嚙合的當量圓柱齒輪，稱為當量圓柱齒輪副。
4.1.3按齒廓的形狀 definitions by profile forms
4.1.3.1 8字嚙合錐齒輪 octoid gear
一個錐齒輪，其產形冠輪的齒面形狀為平面時，稱為 8字嚙合錐齒輪。
4.1.3.2圓弧齒弧齒錐齒輪 spiral bevel gear with circle arc tooth profile
一個弧齒錐齒輪，其產形冠輪的輪齒的法向具廓是圓心位于分度平面附近的圓弧。
4.2曲線和曲面 curves and surfaces
4.2.1假想曲面 imaginary surfaces
4.2.1.1分錐（分度圓錐面） reference cone
錐齒輪的分度曲面。
4.2.1.2節錐（節圓錐面） pitch cone
相交軸齒輪副中的兩個錐齒輪的節曲面。
4.2.1.3頂錐（齒頂圓錐面） face cone ,tip cone
錐齒輪的齒頂曲面。
4.2.1.4根錐（齒根圓錐面） root cone
錐齒輪的齒根曲面。
4.2.1.5背錐（背錐面） back cone
錐齒輪上的一個圓錐面，它與節錐同一軸線，其母線與節錐垂直相交，并且交點位于節圓上，也就是說，背錐面是一個包含節圓的圓錐面。
通常，背錐面被定為錐齒輪輪齒的大端端面。
4.2.1.6前錐（前錐面） front cone , inner cone
在錐齒輪上，通常作為輪齒小端端面的一個圓錐面，其母線與節錐垂直相交。
4.2.1.7中錐（中間錐面） middle cone
錐齒輪上的一個假想圓錐面，其母線通過齒寬中點，并與節錐垂直相交。
4.2.2圓 circles
4.2.2.1分度圓 reference circle
分度圓錐面被一個垂直于軸線的平面所截，其截線為一個圓，錐齒輪在此圓上的齒距為給定值時，此圓就稱為分度圓。
通常，分度圓被指定為分錐與背錐的交流。
4.2.2.2節圓 pitch circle
節錐與垂直于軸線的平面的交線。
4.2.2.3齒根圓 root circle
根錐與背錐的交線。
4.2.2.4齒頂圓 tip circle
頂錐與背錐的交線。
4.2.3頂點，交點和定位面 apex, crossing point and locating face
4.2.3.1分錐頂點 reference cone apex
分度圓錐面的頂點。

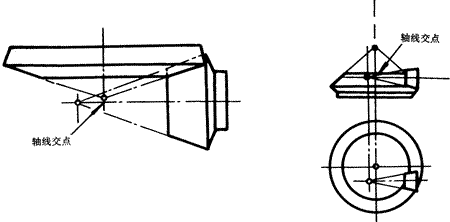

4.2.3.2軸線交點 crossing point of axes
錐齒輪副的兩軸線的交點。
對于交錯軸齒輪副，指的是兩軸線在垂直于連心線的平面上的投影的交點。
4.2.3.3公共錐頂 common apex
錐齒輪副兩節錐的公共頂點，即線交點。
4.2.3.4定位面 locating face
作為安裝基準面用于確定錐齒輪軸向位置的平面。
4.3尺寸參數 dimensions
4.3.1錐距 cone distance
4.3.1.1錐距（外錐距） outer cone distance
分錐頂點沿分錐母線至背錐的距離。
4.3.1.2內錐距 inner coner distance
分錐頂點沿分錐母線至前錐的距離。
4.3.1.3中點錐距 mean cone distance
分錐頂點沿分錐母線至輪齒齒寬中點的距離。
4.3.1.4背錐距 back cone distance
背錐頂點沿背錐母線至分錐的距離。
4.3.2直徑 diameter
4.3.2.1分度圓直徑 reference diameter
背錐面上分度圓的直徑。
4.3.2.2齒頂圓直徑 tip diameter
背錐面上齒頂圓的直徑。
4.3.2.3齒根圓直徑 root diameter
背錐布齒根圓的直徑。
4.3.2.4節圓直徑 pitch diameter
背錐面上的節圓的直徑。
4.3.3齒高 tooth depth
4.3.3.1齒高 tooth depth
齒頂圓至齒根圓之間沿背錐母線量度的距離。
4.3.3.2齒頂高 addendum
齒頂圓至分度圓之間沿背錐母線量度的距離。
4.3.3.3齒根高 dedendum
分度圓至齒根圓之間沿背錐母線量度的距離。
4.3.3.4工作高度 working depth
一對錐齒輪互相嚙合時，兩者的齒頂圓與兩背錐的公共母線各有一個交點，這兩個交點之間沿上述公共母線度量的最短距離。
4.3.3.5弦齒高 chordal height
弦齒厚的中點到齒頂面的最短距離。
對于直齒錐齒輪，指的是當量圓柱齒輪上的弦齒高。
4.3.4齒距，齒厚和槽寬 pitch, tooth thickness and spacewidth
4.3.4.1齒距 pitch
背錐面上兩個相鄰的同側齒面之間的分度圓弧長。
4.3.4.2齒厚 tooth thickness
背錐面上一個輪齒的兩側齒面之間的分度圓弧長。
4.3.4.3弦齒厚 chordal tooth thickness
齒厚所對弦長。
對于直齒錐齒輪，指的是當量圓柱齒輪上的弦齒厚。
4.3.4.4槽寬（齒槽寬） spacewidth
在錐齒輪上，一個齒槽的兩側齒面之間的分度圓弧長。
4.3.4.5齒寬 facewidth
錐齒輪的輪沿分錐母線量度的寬度。
4.3.5其他線性參數 other linear dimensions
4.3.5.1安裝距 locating distance, apex to back
分錐頂點至定位面的軸向距離。
4.3.5.2輪冠距 tip distance, crown to back
齒頂圓所在平面至定位面的距離。
4.3.5.3冠頂距 apex to crown
分錐頂點至齒頂圓所在平面的距離。

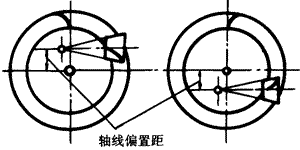

4.3.5.4偏置距（軸線偏置距） offset
準雙曲面齒輪副的中心距。
4.3.5.5齒線偏移量 offset of tooth trace
斜齒錐齒輪的產形冠輪的齒線與冠輪軸線之間的最短距離。
4.3.5.6頂隙 bottom clearance
錐齒輪的齒頂圓錐面與它的配對齒輪的齒根圓錐面之間，沿兩背錐的公共母線度量的距離。
4.3.5.7圓周側隙 circumferential backlash
在一對相嚙合的錐齒輪中，固定其中一個齒輪，另一個齒輪所能轉過的節圓弧長，稱為圓周側隙。
4.3.5.8法向側隙 normal backlash
兩個錐齒輪，當其一側齒面處于接觸狀態時，另一側齒面之間的最短距離。
4.3.6圓錐角 cone angle
4.3.6.1分錐角（分度圓錐角） reference cone angle
錐齒輪軸線與分錐母線之間的夾角
對外錐齒輪，此角為銳角，對內錐齒輪，此角為鈍角。

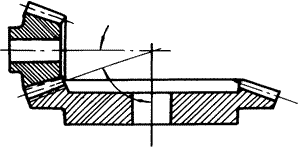

4.3.6.2節錐角（節圓錐角） pitch angle
錐齒輪軸線與節錐母線之間的夾角。
4.3.6.3頂錐角（頂圓錐角） tip angle
錐齒輪軸線與頂錐母線之間的夾角，稱為頂圓錐角。
4.3.6.4根錐角（根圓錐角） root angle
錐齒輪軸線與根錐母線之間的夾角。
4.3.6.5背錐角 back cone angle
錐齒輪軸線與背錐母線之間的夾角，即節錐角的余角。
4.3.6.6齒頂角 addendum angle
頂錐角與分錐角之差。
4.3.6.7齒根角 dedendum angle
分錐角與根錐角之差。
4.3.7其他角參數 other angular dimensions
4.3.7.1任意點壓力角 pressure angle at a point
在直齒錐齒輪上，其齒廓在任意點處的切線與通過該切點并且垂直于分度圓錐面的直線之間所夾的銳角。
4.3.7.2壓力角 pressure angle
直齒錐齒輪背錐齒廓與分度圓交點處的壓力角。
4.3.7.3任意點螺旋角 spiral angle at a point
在曲線齒輪上，其齒線任意點處的切線與通過該點的分錐母線之間所夾的銳角。
4.3.7.4中點螺旋角 mean spiral angle
錐齒輪的齒線在齒寬中點處的螺旋角。
4.3.7.5大端螺旋角 outer spiral angle
錐齒輪的齒線在輪齒大端端點的螺旋角。
4.3.7.6小端螺旋角 inner spiral angle
錐齒輪的齒線在輪齒小端端點的螺旋角。
4.3.7.7齒厚半角 tooth thickness half angle
在直齒錐齒輪的分度圓所在平面上，齒厚所對圓心角之半。
4.3.7.8槽寬半角 spacewidth half angle
在直齒錐齒輪的分度圓所在平面上，齒槽寬所對圓心角之半。
