5點、曲線和曲面
5.1頂點、交點

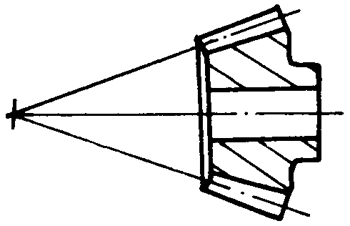

5.1.1分錐頂點
分度圓錐面的頂點。

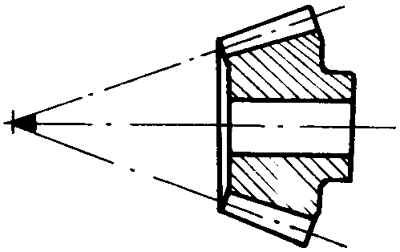

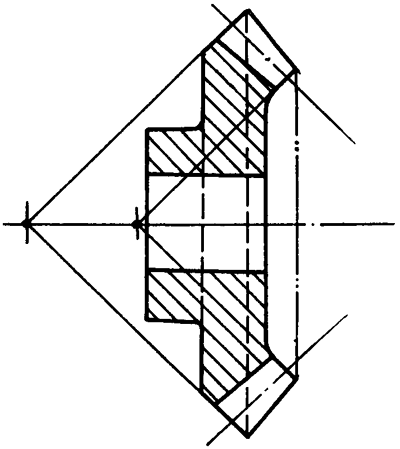

5.1.2根錐頂點
齒輪的軸向剖面內，齒輪軸線和根錐母線的交點。

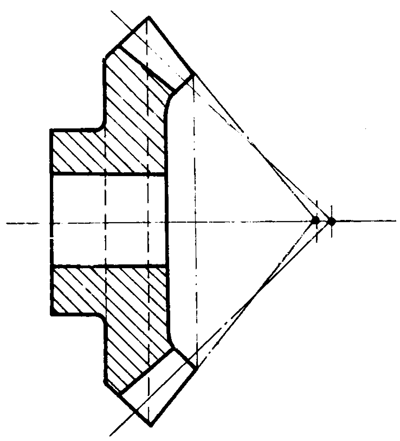

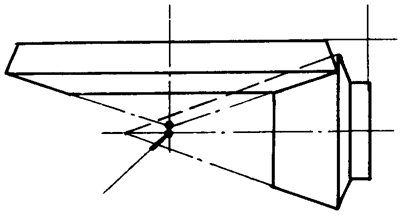

5.1.3軸線交點
錐齒輪副的兩軸線的交點。對于交錯軸齒輪副，指的是在垂直于兩軸線的公垂線的平面上投影的交點。

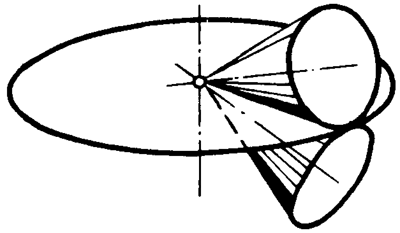

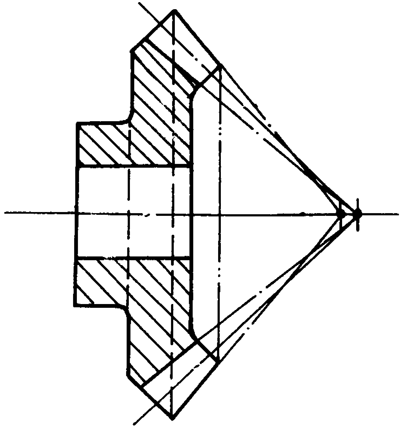

5.1.4公共錐頂
錐齒輪副兩節錐的公共頂點，即軸線交點。
5.2圓

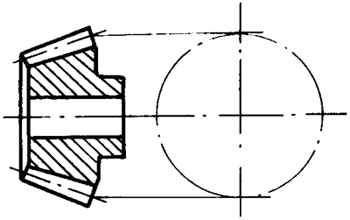

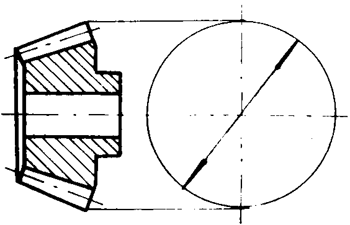

5.2.1分度圓
分度圓錐面被某一個垂直于軸線的平面所載的圓，此圓上的齒距是給定值。通常，分度圓被指定為分錐與背錐的交線。
5.2.2節圓
節錐與垂直于軸線的平面交線。

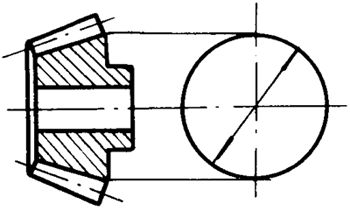

5.2.3齒根圓（根圓）
根錐與背錐的交線。
5.2.4齒頂圓（頂圓）
頂錐與背錐的交線。
5.3曲面

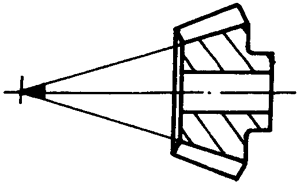

5.3.1分度圓錐面（分錐）
錐齒輪的分度曲面。

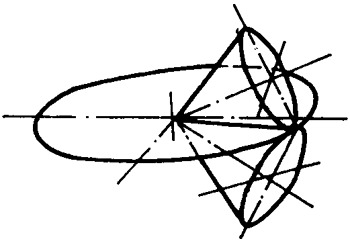

5.3.2節圓錐面（節錐）
相交軸齒輪副中的兩個錐齒輪的節曲面。
5.3.3齒頂圓錐面（頂錐）
錐齒輪的齒頂曲面
5.3.4齒根圓錐面（根錐）
錐齒輪的齒根曲面。

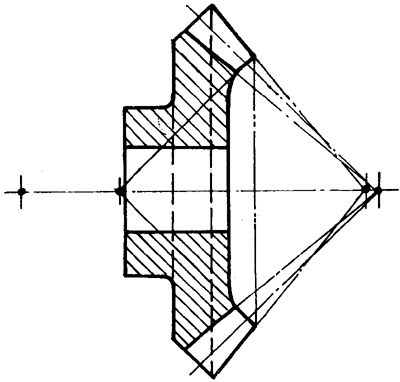

5.3.5背錐面（背錐）
錐齒輪上的一個圓錐面，它與節錐同一軸線。其母線與節錐垂直相交，并且交點位于節圓上，也就是說，背錐面是一個包含節圓的圓錐面。通常背錐面被定為錐齒輪輪齒的大端端面。
5.3.6前錐面（前錐）
錐齒輪上的一個圓錐面，其母線位于輪齒小端，并與節錐垂直相交。

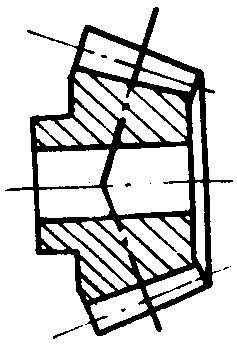

5.3.7中間錐面（中錐）
錐齒輪上的一個假想圓錐面，其母線通過齒寬中點，并與節錐垂直相交。
