1主題內容與適用范圍
本標準規定了圓柱蝸桿基本齒廓。
本標準適用于模數m大于或等于1mm、軸交角Σ等于90°的圓柱蝸桿傳動，其基本蝸桿的類型為阿基米糙蝸桿（ZA蝸桿）、法向直廓蝸桿（ZN蝸桿）、漸開線蝸桿（ZI蝸桿）和錐面包絡圓柱蝸桿（ZK蝸桿）。
2引用標準
GB10086圓柱蝸桿、蝸輪術語及代號
3圓柱蝸桿的基本齒廓是指基本蝸桿在給定截面上的規定齒形。

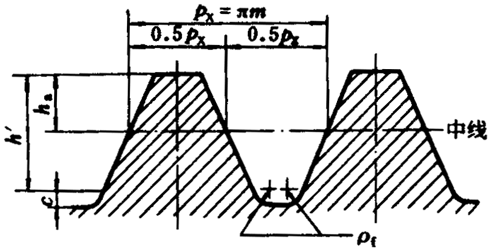

4基本齒廓的尺寸參數在蝸桿的軸平面內（圖1）規定如下：
圖1
4.1齒頂高ha=1m,工作齒高h′=2m；
采用短齒時，ha=0.8m, h′=1.6m.
4.2軸向齒距px=πm。中線上的齒厚和齒槽寬相等。
注：中線系指蝸桿的軸平面與分度圓柱面的交線。
4.3頂隙c=0.2m，必要時允許減小到0.15m或增大至0.35m。
4.4齒根圓角半徑ρf=0.3m，必要時允許減速小到0.2m或增大至0.4m，也允許加工成單圓弧（圖2）。
4.5允許齒頂?shù)箞A，但圓角半徑不大于0.2m。
圖2
5基本蝸桿的齒形角或產形角規定如下：
5.1阿基米德蝸桿，為蝸桿的軸向齒形角αx=20°。
5.2法向直廓蝸桿，為蝸桿的法向齒形角αn=20°。
5.3漸開線蝸桿，為蝸桿的法向齒形角αn=20°。
5.4錐面包絡圓柱蝸桿，為形成蝸桿齒面錐形刀具的產形角αo=20°。
5.5在動力傳動中，當導程角γ＞20°時，允許增大齒形角，推薦采用25°；在分度傳動中，允許減小齒形角，推薦采用15°或12°。
附加說明：
本標準由中華人民共和國機械電子工業部提出。
本標準由鄭州機械研究所歸口。
本標準由重慶圓柱齒輪機床研究所負責起草。
本標準主要起草人覃文緒、李樹壇、魏大洲、鄧興奕、王熾鴻、劉延林、沈玉瑛、李自勤、陳集云、周伯英、張顯登、張春來、莫雨松、袁七俐、路亞衡、冀德仁。
