1主題內容與適用范圍
本標準規定了小模數圓蝸桿基本齒廓的定義及基本參數。
本標準適用于模數m從0.1mm到小于1mm、軸交角Σ待于90°的圓柱蝸桿傳動，其蝸桿類型為阿基米德蝸桿（ZA蝸桿）、漸開線蝸桿（ZI蝸桿）、法向直廓蝸桿（ZN蝸桿）以及錐面包絡蝸桿（ZK蝸桿）。
由圓柱蝸桿和漸開線圓柱齒輪組成的傳動也可參照本標準。
2定義
基準齒形是指基準蝸桿在軸向截面上的齒形，各尺寸參數均規定在該截面上。
3尺寸參數

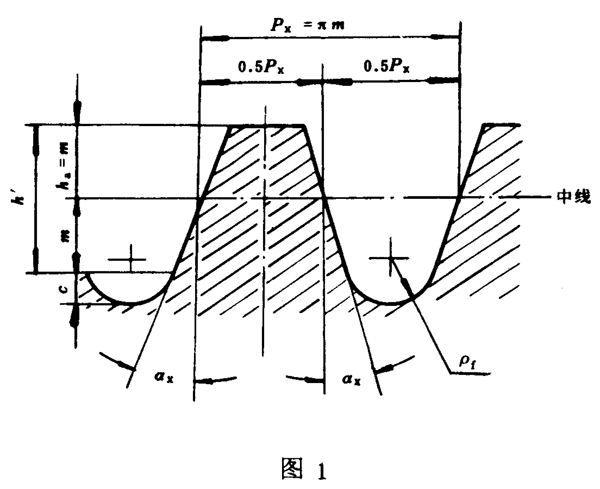

3.1本標準以基準齒形中線為基準來規定各尺寸參數�；鶞�(zhǔn)齒形中線是平行于軸承線的一條直線，在該線上齒厚和齒槽的寬度相等（圖1）。
3.2基準齒形的尺寸參數規定如下：
齒頂高h(yuǎn)a=m；
工作齒高h(yuǎn)′=2m；
齒距PX=πm；
頂隙c=0.35m；
齒根圓角半徑ρf≥0.4m。
注：①必要時允許改變頂隙大小，其數值范圍為：0.35m≤c≤0.5m。
②允許齒根圓弧和工作齒高的極限點不相切。

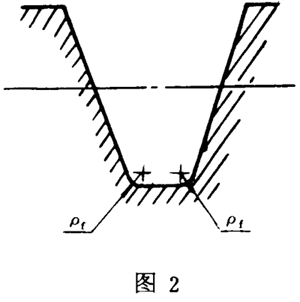

工作齒高以下的齒槽形狀允許用兩個圓弧半徑連接，但ρf≥0.2m（圖2）。
4齒形角
對阿基米德蝸桿，齒形角在蝸桿軸向截面上，即αX=20°；
對漸開線蝸桿，齒形角在與其相嚙合的基準齒條的法向截面上，即αn=20°；
對法向直廓蝸桿，齒形角在蝸桿法向截面上，即αn=20°；
對錐面包絡蝸桿，齒形角為形成蝸桿齒面的錐面刀具的鏟形角，即α0=20°。
附加說明：
本標準由機械電子工業部提出。
本標準由機械電子工業部電子標準化研究所歸口。
本標準由七二0廠等單位負責起草。
本標準主要起草人高延新、成熙治、許學寶、曹彬、洪芝云、李世鶴、武聲霄、秦菊梅、季永順、趙雨生。
