3擺線輪、針輪及其嚙合畫法
3.1擺線輪的畫法
3.1.1齒頂圓和齒頂線用粗實線繪制造。
3.1.2齒根圓和齒根線用細實線繪制，也可省略不畫；在剖視圖中，齒根線用粗實線繪制。

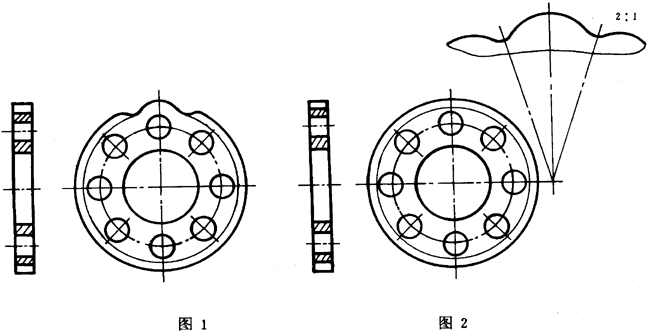

3.1.3表示擺線輪一般用兩個視圖（圖1）。
3.1.4為表明齒形，可用粗實線繪出一個或兩個齒；或用適當比例的局部放大圖表示（圖1、圖2）。
3.1.5在剖視圖中，當剖切平面通過擺線輪軸線時，輪齒一般按不剖處理（圖1、圖2）；對奇數齒的擺線輪，其輪齒也可按剖切處理。
3.2針輪的畫法
針輪按GB4457.1～4458.5的規定繪制。
3.3擺線輪與針輪的嚙合畫法。

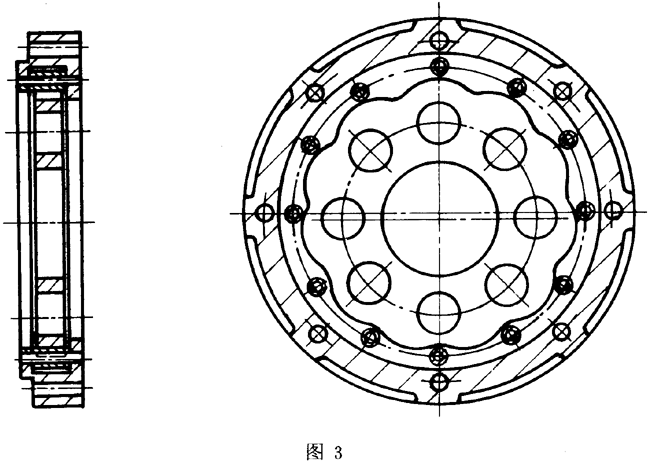

3.3.1在剖視圖中，當剖切平面通過擺線輪和針輪的軸線時，在嚙合區內，擺線輪輪齒部分按不剖處理。針輪的針齒銷一律按不剖處理。擺線輪輪齒被針齒遮擋的部分用虛線繪制（圖3），也可省略不畫。
3.3.2在剖視圖中，當剖切平面垂直于擺線輪與針輪軸線時，擺線輪按不剖繪制。
4擺線輪、針輪及其行星傳動機構簡圖的圖示符號（見表1）。
表1
附錄A
擺線輪圖樣格式示例
（參考件）

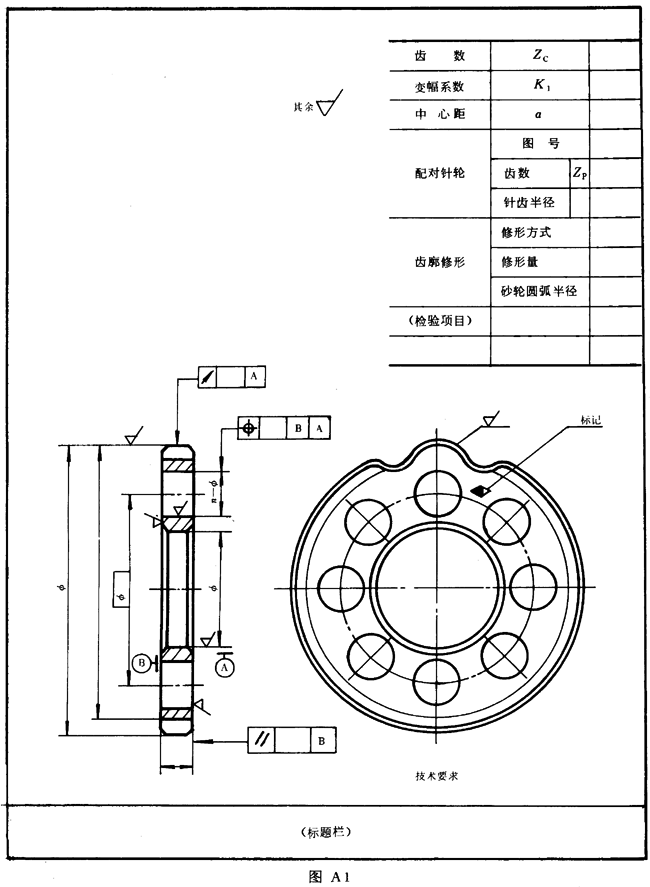

A1本附錄僅舉出外齒擺線輪的圖樣格式（圖A1）。
圖中參數表一般放在圖樣的右上角；參數表中列出的參數項目可根據需要增減，檢驗項目按功能要求面定；圖樣中的技術要求一般放在該圖樣的右下角。
附加說明：
本標準由全國齒輪標準化技術委員會提出。
本標準由天津市石化通用機械研究所歸口。
本標準由天津市石化通用機械研究所和河北工學院起草。
本標準主要起草人楊寅生、戴天偉、胡順利。
