高速漸開線圓柱齒輪箱產品分類（JB/T7514-94）

詳細介紹：

發布時間：2007-6-19 15:49:49

分享到：

3產品分類

3.1裝配型式

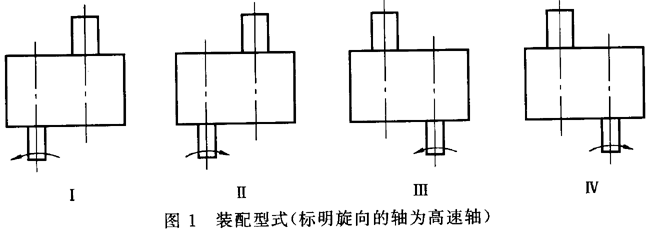

齒輪箱的裝配有四種型式，具體型式見圖1，用戶有特殊要求時由生產廠與用戶雙方協商決定。

3.2齒輪箱標記

齒輪箱代號包括齒輪箱的型號、中心距、公稱傳動比以及裝配型式。

a.齒輪箱型號

本標準規定齒輪箱的型號為GS，GS表示高速漸開線圓柱齒輪箱。

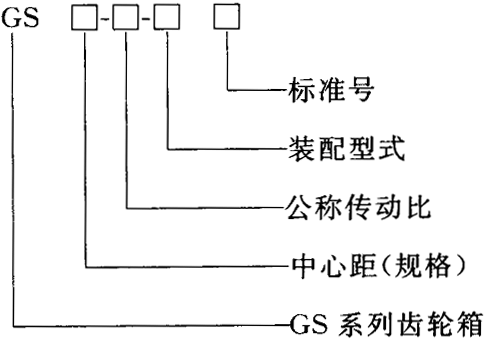

b.標記方法

c.標記示例

中心距為250mm，公稱傳動比為6.50，裝配型式為Ⅱ，其代號為：

GS 250-6.50-Ⅱ JB/T 7514

3.3基本參數

3.3.1齒輪模數應符合GB1357的規定，其范圍為1.5～10mm。

3.3.2GS系列齒輪箱的規格以中心距的數值大小來劃分，中心距應符合表1的規定。

表1GS系列齒輪箱中心距

160	200	224	250	280	315	355	400
450	500	530	560	600	630	670	-

3.3.3GS系列齒輪箱公稱傳動比i=1.0～8.0，實際傳動比應滿足用戶要求，允許相對誤差在0.5%的范圍內。2000

3.3.4齒輪基本齒廓應符合GB1356規定，特殊情況下，允許設計者采用其他漸開線齒廓。

3.4結構尺寸

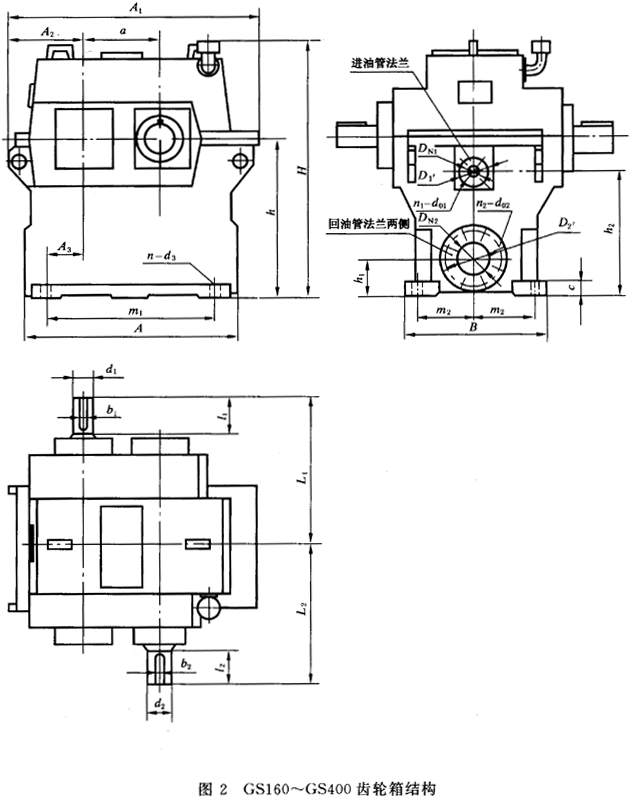

3.4.1GS160～GB400齒輪箱的結構尺寸應符合圖2極表2、表3的規定。

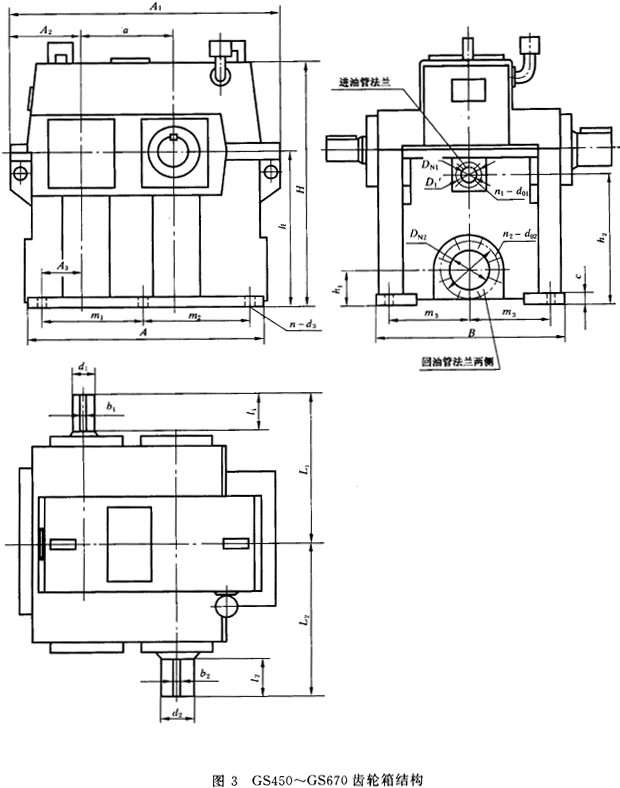

3.4.2GS450～GS670齒輪箱的結構尺寸應符合圖3及表4、表5的規定。

表2

規格	a	A		A₁		A₂		A₃		R		H		m₁	m₂		c		h	h₁		h₂		d₂		l₂
160	160	430		570		180		76		345		635		355	145		32		380	100		290		60		105
200	200	535		675		200		95		380		675		455	160		38		380	100		290		70		105
224	224	600		735		210		108		420		815		520	180		38		510	120		410		85		130
250	250	670		830		240		114		480		840		570	200		38		510	120		410		95		130
280	280	740		895		255		127		510		865		635	215		38		510	135		410		110		165
315	315	815		970		265		140		560		970		710	240		38		585	135		470		110		165
355	355	900		1075		300		165		650		1040		800	280		45		585	150		470		130		200
400	400	1000		1180		320		184		685		1070		900	300		45		635	150		500		150		200
規格	b₂		L₂		進油管法蘭								回油管法蘭												質量/kg
					D_N1		D₁		D₁′		n₁-d₀₁		D_N2			D₂		D₂′			n₂-d₀₂		n-d₃
160	18		370		25		100		75		4-11		80			190		150			4-18		4-24		300
200	20		410		25		100		75		4-11		80			190		150			4-18		4-26		500
224	22		455		32		120		90		4-14		100			210		170			4-18		4-32		600
250	25		480		32		120		90		4-14		100			210		170			4-18		4-35		900
280	28		540		40		130		100		4-14		125			240		200			8-18		4-42		1100
315	28		550		40		130		100		4-14		125			240		200			8-18		4-42		1300
355	32		630		65		160		130		4-14		150			265		225			8-18		4-42		1700
400	36		680		65		160		130		4-14		150			265		225			8-18		4-42		2300

注：①鍵和鍵槽尺寸GB1095規定。

②管法蘭的尺寸按GB9115中規定，公稱壓力P_N≤0.6MPa，d₀為螺栓孔直徑。

③D₁、D₂為與齒輪箱時、回油管的法蘭盤外徑。

表3

規格	i	d₁	l₁	L₁	b₁
160	≥1.00～3.30 ＞3.30～3.70 ＞3.70～4.45 ＞4.45～5.30 ＞5.30～6.15 ＞6.15～7.00	60 50 45 40 32 25	105 82 82 82 58 42	370 352 352 352 328 307	18 14 14 12 10 8
200	≥1.00～3.55 ＞3.55～4.55 ＞4.55～5.20 ＞5.20～5.95 ＞5.95～6.82 ＞6.82～7.50	70 60 50 45 40 32	105 105 82 82 82 58	410 410 387 382 382 363	20 18 14 14 12 10
224	≥1.00～3.50 ＞3.50～4.20 ＞4.20～5.40 ＞5.40～6.15 ＞6.15～6.85 ＞6.85～8.00	85 70 60 50 45 40	130 105 105 82 82 82	450 430 430 407 407 407	22 20 18 14 14 12
250	≥1.00～3.50 ＞3.50～4.80 ＞4.80～6.10 ＞6.10～6.95 ＞6.95～7.85 ＞7.85～8.00	95 70 60 50 45 40	130 105 105 82 82 82	480 455 455 432 432 432	25 20 18 14 14 12
280	≥1.00～3.43 ＞3.43～4.00 ＞4.00～5.55 ＞5.55～6.75 ＞6.75～7.80 ＞7.80～8.00	110 95 70 60 50 45	165 130 105 105 82 82	540 505 480 480 457 452	28 25 20 18 14 14
315	≥1.00～3.10 ＞3.10～4.50 ＞4.50～5.45 ＞5.45～6.40 ＞6.40～7.75 ＞7.75～8.00	110 95 85 70 60 50	165 130 130 105 105 82	550 520 520 490 490 472	28 25 22 20 18 14
355	≥1.00～3.65 ＞3.65～4.45 ＞4.45～5.05 ＞5.05～5.90 ＞5.90～7.65 ＞7.65～8.00	130 110 95 85 70 60	200 165 130 130 105 105	630 590 555 555 530 530	32 28 25 22 20 18
400	≥1.00～3.38 ＞3.38～4.20 ＞4.20～5.15 ＞5.15～6.20 ＞6.20～8.00	140 130 110 95 70	200 200 165 130 105	675 675 635 600 575	36 32 28 25 20

注：鍵和鍵槽尺寸按GB1095規定。

表4

規格	a		A		A₁		A₂		A₃		H	m₁		m₂		h		h₁		h₂		c		i≥1.00～5.51
																								B	m₂		d₂		l₂		b₂		L₂		質量/kg
450	450		1145		1358		370		210		1120	430		585		685		160		555		45		900	400		150		200		36		715		3500
500	500		1260		1472		395		220		1230	520		585		760		160		630		45		940	420		170		240		40		770		4400
530	530		1380		1560		415		250		1330	585		630		815		195		675		45		1020	460		180		240		45		815		5100
560	560		1465		1632		435		268		1389	629		664		845		195		705		45		1045	465		200		280		45		870		5700
600	600		1520		1794		490		280		1430	660		690		865		195		720		50		1070	475		200		280		45		870		6400
630	630		1640		1855		515		300		1510	730		745		900		195		760		50		1070	475		200		280		45		870		7100
670	670		1730		1950		520		320		1580	784		784		915		195		780		50		1070	475		200		280		45		870		7700
規格		i＞5.51～7.00															時油管法蘭									因油管法蘭								地腳螺栓孔 n-d₃
		B		m₂		d₂		l₂		b₂			L₂		質量/kg		D_N1		D₁		D₁′		n₁-d₀₁			D_N2		D₂		D₂′		n₂-d₀₂
450		775		335		130		200		32			650		3300		50		140		110		4-13			150		265		225		8-18		6-42
500		815		355		130		200		32			670		4100		50		140		110		4-13			150		265		225		8-18		6-42
530		875		390		150		200		36			710		5000		80		190		150		4-17			250		375		335		12-18		6-42
560		915		400		150		200		36			710		5700		80		190		150		4-17			250		375		335		12-18		6-42
600		940		415		150		200		36			725		6300		80		190		150		4-17			250		375		335		12-18		6-42
630		965		425		170		240		40			785		7000		80		190		150		4-17			250		375		335		12-18		6-48
670		990		435		170		240		40			785		7600		80		190		150		4-17			250		375		335		12-18		6-48

注：①鍵和鍵槽尺寸按GB1095規定，是否采用雙鍵由生產廠與用戶雙方商定。

②管法蘭尺寸按GB9115規定，P_N≤0.6MPa，do為螺栓孔直徑。

③i≥7.00時，結構尺寸由生產廠與用戶雙方商定。

④D₁、D₂為與齒輪箱進、回油管的法蘭盤外徑。

表5

規格	i	d₁	l₁	L₁	b₁
450	≥1.00～3.90 ＞3.90～4.85 ＞4.85～5.51 ＞5.51～5.70 ＞5.70～6.40 ＞6.40～7.00	150 125 110 110 95 85	200 165 165 165 130 130	715 680 680 615 580 580	36 32 28 28 25 22
500	≥1.00～3.90 ＞3.90～4.50 ＞4.50～5.51 ＞5.51～6.50 ＞6.50～7.00	170 150 125 110 95	240 200 165 165 130	770 735 700 635 600	40 3, 6 32 28 25
530	≥1.00～3.92 ＞3.92～5.00 ＞5.00～5.51 ＞5.51～6.15 ＞6.15～7.00	180 150 130 130 110	240 200 200 200 165	815 780 780 710 675	45 36 32 32 28
560	≥1.00～3.92 ＞3.92～5.00 ＞5.00～5.51 ＞5.51～6.15 ＞6.15～7.00	190 160 130 130 110	280 240 200 200 165	845 800 720 720 680	45 40 32 32 28
600	≥1.00～3.73 ＞3.73～4.75 ＞4.75～5.51 ＞5.51～6.55 ＞6.55～7.00	200 170 150 130 110	280 240 200 200 165	875 830 790 730 690	45 40 36 32 28
630	≥1.00～4.42 ＞4.42～4.92 ＞4.92～5.51 ＞5.51～6.33 ＞6.33～7.00	200 180 170 150 130	280 240 240 200 200	875 830 830 750 750	45 45 40 36 32
670	≥1.00～4.42 ＞4.42～4.92 ＞4.92～5.51 ＞5.51～6.33 ＞6.33～7.00	200 190 170 150 130	280 280 240 200 200	875 850 830 750 750	45 45 40 36 32

注：①鍵和鍵槽尺寸按GB1095規定。

②i≥7.00時，結構尺寸由生產廠與用戶雙方商定。
