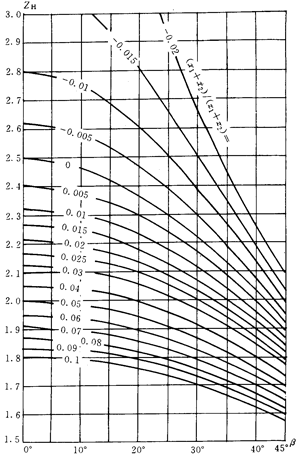

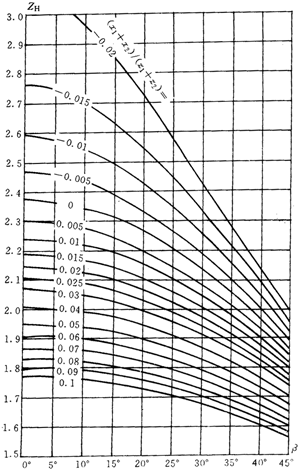

圖7 a_n=20°時的節點區域系數Z_H



式中：a_t——端面分度圓壓力角；



β_b——基圓螺旋角；

             β_b=arctan(tanβcos a_t)…………………………………………(159)

a′_t——端面嚙合角；



上式中“+”用于外嚙合，“-”用于內嚙合。

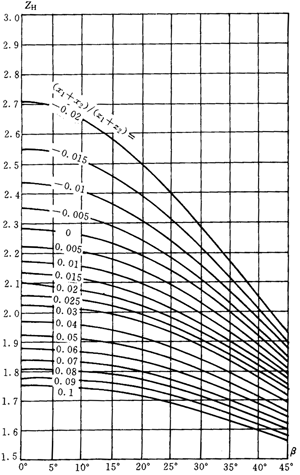

圖9 a_n=25°時的節點區域系數Z_H

7.1.2 彈性系數Z_E

彈性系數Z_E是用以考慮材料彈性模量E和泊桑比對赫茲應力的影響。其數值可按實際材料彈性模量E和泊桑比ν由式（161）計算得出。對于某些常用材料組合的Z_E可參考表18查取。

當兩齒輪材料均勻鋼時，E₁=E₂=E，V₂=V₂=V，則

當兩齒輪材料的彈性模量不同時，其當量彈性模量為；

表18 彈性系數Z_E

7.1.3重合度系數Z_ε

重合度系數Z_ε是用以考慮重合度對單位齒寬載荷的影響。Z_ε可由式（164）、（165）、（166）計算得出，也可根據端面重合度ε_a和縱向重合度ε_β由圖10查得。

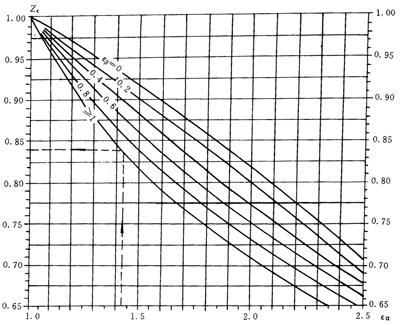

圖10  重合度系數Z_ε

直齒輪：

斜齒輪：

當ε_β<1時，

當ε_β≥1時

以上式中；ε_β——端面重合度，

ε_β——縱向重合度，

ε_β計算式中，符號“±”和“ ”，上面的用于外嚙合傳動，下面的用于內嚙合傳動；

ε_β計算式中，當大小齒輪的齒寬b不一樣時，采用其中較小值。對人字齒，b=2b_B,b_B為單個斜齒寬度。

7.1.4螺旋角系數Z_β

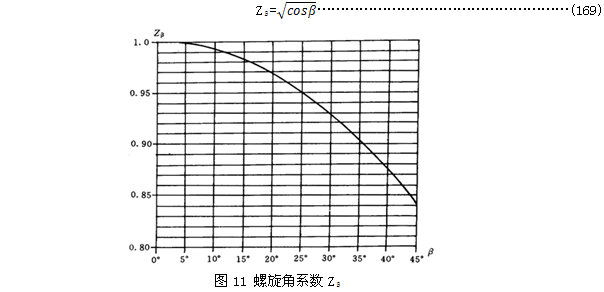

螺旋角系數Z_β是考慮螺旋角造成的接觸線傾斜對接觸應力影響的系數。Z_β數值可由式（169）計算，也可根據分度圓螺旋角β由圖11查得。

7.1.5單對齒嚙合系數Z_B，Z_D

Z_B是把節點C處的接觸應力折算到小輪單對齒嚙合區內界點B處的接觸應力的系數；Z_D則是把節點C處的接觸應力折算到大輪單對齒嚙合區內界點D處的接觸應力的系數（參見圖12）。

Z_B和Z_D可由下述的計算來得到。

端面重合度ε_a2的外嚙合齒輪^4）（^4）對于端面重合度，2＜ε_α＜3的外嚙合齒輪，Z_B和Z_D按兩對齒嚙合的外界點計算）：

先計算參數M₁和M₂：

式中d_a1(d_a2)，d_b1(d_b2),Z₁(Z₂)分別為小輪（大輪）的齒根圓、基圓直徑和齒數；a′_t為端面分度圓嚙合角，見式（160）；ε_a為端面重度，見式（167）。

直齒輪：

當M₁＞1時，Z_B=M₁；當M₁≤1時，Z_B=1。

當M₂＞1時，Z_D=M₂；當M₂≤1時，Z_D=1。

斜齒輪：

當縱向重合度ε_β≥1.0時，Z_B=1，Z_D=1。

當縱向重合度ε_β＜1.0，Z_B、Z_D由式（172），式（173）確定。

Z_B= M₁-ε_β（M₁-1）……………………………(172)

當Z_B＜1時，取Z_B=1。

Z_D= M₂-ε_β（M₂-1）……………………………(173)

當Z_D＜1時，取Z_D=1。

對內嚙合齒輪，取Z_B=1，Z_D=1。

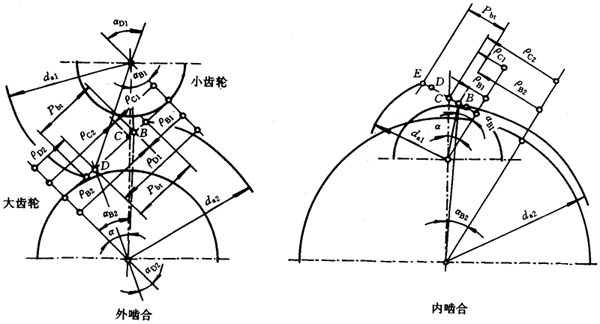

圖12  節點C及單對齒嚙合區B、D處的曲率半徑

4）對于端面重合度，2＜ε_a＜3的外嚙合齒輪，Z_B和Z_D按兩對齒嚙合的外界點計算。
