8.4 齒面工作硬化系數Z_W

工作硬化系數Z_W是用以考慮經光整加工的硬齒面小齒輪在運轉過程中對調質鋼大齒輪齒面產生冷作硬化，從而使大齒輪的許用接觸應力得以提高的系數。

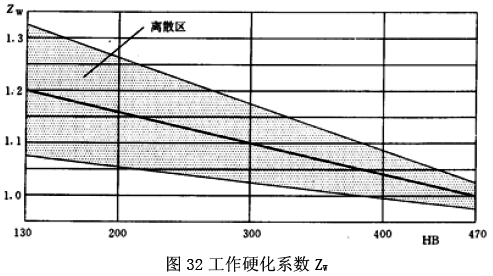

大齒輪齒面承載能力的提高還和其他許多因素有關，如材料中的合金元素、赫茲應力、硬化過程、表面粗糙度等。所以，工作硬化效果應優先由試驗數據來確定，如無合適的試驗或經驗數據，Z_W值可由式（242）計算得出，或由圖32查取。此公式和圖的使用條件為：小齒輪齒面微觀不平度10點高度R_Z＜6μm，大齒輪齒面硬度為130～470HB。

式中HB為大輪齒面布氏硬度值。

當HB＜130時，取Z_W=1.2；當HB＞470時，取Z_W=1.0。
