8.7 相對齒根表面狀況系數YRrelT
齒根表面狀況系數是考慮齒廓根部的表面狀況，主要是齒根圓角處的粗糙度對齒根彎曲強度的影響。
相對齒根表面狀況系數YRrelT為所計算齒輪的齒根表面狀況系數與試驗齒輪的齒根表面狀況系數的比值。
在無精確分析的可用數據時，按下述方法分別確定6）（6）對經過強化處理（如噴丸）的齒輪，其YRrelT值要稍大于下述方法所確定的數值。對有表面氮化或化學學腐蝕的齒輪，其YRrelT值要稍小于下述方法所確定的數值。）。
8.7.1 持久壽命時的相對齒根表面狀況系數YRrelT
持久壽命時的相對齒根表面狀況系數YRrelT可按表32中的相應公式計算得出，也可由圖36查得。
a——灰鑄鐵；鐵素體球墨鑄鐵，滲氮處理的滲氮鋼、調質鋼；b——結構鋼；c——調質鋼，球墨鑄鐵（珠光體、鐵素體），滲碳淬火鋼，全齒廓感應或火焰淬火鋼；d——靜強度計算時的所有材料

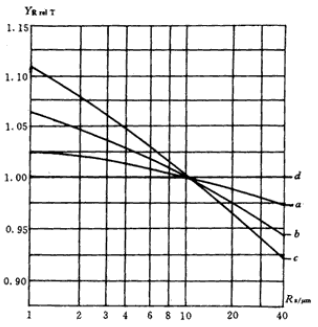

圖36 相對齒根表面狀況系數YRrelT
表32持久壽命時的相對齒根表面狀況系數YRrelT
|
計 算 公 式 或 取 值 |
|
材 料 |
RZ＜1μm |
1μm≤ RZ＜40μm |
|
調質鋼,球墨鑄鐵（珠光體、貝氏
體）,滲碳淬火鋼、火焰和全齒廓感
應淬火的鋼和球墨鑄鐵 |
YRrelT=1.120 |
YRrelT=1.674-0.529(RZ+1)0.1 （250） |
|
結 構 圖 |
YRrelT=1.070 |
YRrelT=5.306-4.203(RZ+1)0.01 （251） |
|
灰鑄鐵、球墨鑄鐵（鐵素體）, 滲
氮的滲氮鋼、調質鋼 |
YRrelT=1.025 |
YRrelT=4.299-3.259(RZ+1)0.005 （252） |
|
注：RZ為齒根表面微觀不平度10點高度。 |
8.7.2 靜強度的相對齒根表面狀況系數YRrelT
靜強度的相對齒根表面狀況系數YRrelT等于1。
8.7.3 有限壽命的相對齒根表面狀況系數YRrelT
有限壽命的YRrelT可從持久壽命的YRrelT和靜強度的YRrelT之間用線性插入法得到。
