漸開線圓柱齒輪精度其他、圖樣標注（GB10095-88）

詳細介紹：

發布時間：2007-6-22 15:44:20

分享到：

9其他

9.1齒輪的基準軸線，對帶孔的齒輪是指孔的軸線；對于懸臂軸齒輪是指軸頸的軸線；對于雙支承的軸齒輪是指兩軸頸的公共基準軸線。

9.2當需要對齒輪的輪齒順序進行編號時，按標記面向上，正對齒輪基準軸一觀察，按順時針或逆時針方向排列。

9.3當需要區分齒面時，正對標記面，按齒頂在上、齒根在下的狀態觀察，右邊一側稱為右齒面，左邊一側稱為左齒面。

9.4在不要求互換性時，允許以下列要素作為公稱值：

a.實際齒厚的平均值；

b.實際螺旋角的平均值；

c.實際基節的平均值。

這時，齒輪副中相配的另一個齒輪，它的齒厚應根據第一個齒輪的公稱齒厚計算確定。

10圖樣標注

在齒輪零件圖上應標注齒輪的精度等級和齒厚極限偏差的字母代號。

標注示例：

a.齒輪的三個公差組精度同為7級，其齒厚上偏差為F，下偏差為L：

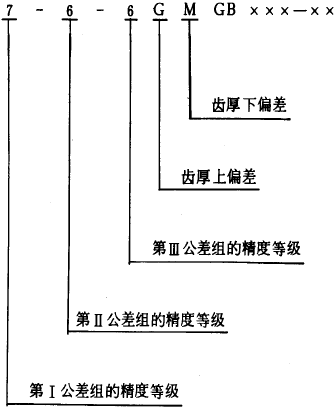

b.齒輪第Ⅰ公差組精度為7級，第Ⅱ公差組精度為6級，第Ⅲ公差組精度為6級，齒厚上偏差為G齒厚下偏差為M：

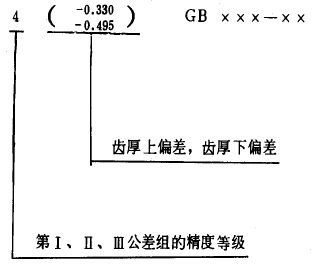

c.齒輪的三個公差組精度同為4級，其齒厚上偏差為-330μm，下偏差為-495μm：

表1齒距累積公差F_P及K個周節累積公差F_PK值 μm

L mm		精度等級
大于	到	1	2	3	4	5	6	7	8	9	10	11	12
-	11.2	1.1	1.8	2.8	4.5	7	11	16	22	32	45	63	90
11.2	20	1.6	2.5	4.0	6	10	16	22	32	45	63	90	125
20	32	2.0	3.2	5.0	8	12	20	28	40	56	80	112	160
32	50	2.2	3.6	5.5	9	14	22	32	45	63	90	125	180
50	80	2.5	4.0	6.0	10	16	25	36	50	71	100	140	200
80	160	3.2	5.0	8.0	12	20	32	45	63	90	125	180	250
160	315	4.5	7.0	11	18	28	45	63	90	125	180	250	355
315	630	6.0	10	16	25	40	63	90	125	180	250	355	500
630	1000	8.0	12	20	32	50	80	112	160	224	315	450	630
1000	1600	10	16	25	40	63	100	140	200	280	400	560	800
1600	2500	11	18	28	45	71	112	160	224	315	450	630	900
2500	3150	14	22	36	56	90	140	200	280	400	560	800	1120
3150	4000	16	25	40	63	100	160	224	315	450	630	900	1250
4000	5000	18	28	45	71	112	180	250	355	500	710	1000	1400
5000	7200	20	32	50	80	125	200	280	400	560	800	1120	1600

注：①F_P和F_PK按分度圓弧長L查表。

②一般對于F_PK，K值規定取為小于z/6或z/8的最大整數

表2齒圈徑向跳動公差F_r值 μm

分度圓直徑mm		法向模數mm	精度等級
大于	到	法向模數mm	1	2	3	4	5	6	7	8	9	10	11	12
-	125	＞1～3.5 ＞3.5～6.3 ＞6.3～10	2.5 2.8 3.2	4 4.5 5	6 7 8	10 11 13	16 18 20	25 28 32	36 40 45	45 50 56	71 80 90	100 125 140	125 160 180	160 200 224
125	400	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	3.5 4 4.5 5 5.5	5.5 6 7 8 9	9 10 11 13 14	15 16 18 20 22	22 25 28 32 36	36 40 45 50 56	50 56 63 71 80	63 71 86 90 100	80 100 112 125 160	112 140 160 180 224	140 180 200 224 280	180 224 250 280 355
400	800	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	4.5 5 5.5 6 7 8	7 8 9 10 11 13	11 13 14 16 18 20	18 20 22 25 28 32	28 32 36 40 45 50	45 50 56 63 71 80	63 71 80 90 100 112	80 90 100 112 125 140	100 112 125 160 200 250	125 140 160 200 250 315	160 180 200 250 315 400	200 224 250 315 400 500
800	1600	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	5 5.5 6 7 8 9	8 9 10 11 13 14	13 14 16 18 20 22	20 22 25 28 32 36	32 36 40 45 50 56	50 56 63 71 80 90	71 80 90 100 112 125	90 100 112 125 140 160	112 125 140 160 200 250	140 160 180 200 250 315	180 200 224 250 315 400	224 250 280 315 400 500
1600	2500	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	5.5 6 7 8 9 10	9 10 11 13 14 16	14 16 18 20 22 25	22 25 28 32 36 40	36 40 45 50 56 63	56 63 71 80 90 100	80 90 100 112 125 140	100 112 125 140 160 190	125 140 160 180 224 280	160 180 200 224 280 355	200 224 250 280 355 450	250 280 315 355 450 560
2500	4000	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	6 7 8 9 10 13	10 11 13 14 16 20	16 18 20 22 25 32	25 28 32 36 40 50	40 45 50 56 63 80	63 71 80 90 100 125	90 100 112 125 140 180	112 125 140 160 180 224	140 160 180 200 224 280	180 200 224 250 280 355	224 250 280 315 355 450	280 315 355 400 450 560

表3徑向綜合公差F_t″值 μm

分度圓直徑mm		法向模數mm	精度等級
大于	到	法向模數mm	1	2	3	4	5	6	7	8	9	10	11	12
-	125	＞1～3.5 ＞3.5～6.3 ＞6.3～10	-	-	-	14 16 18	22 25 28	36 40 45	50 56 63	63 71 80	90 112 125	140 180 200	180 224 250	224 280 315
125	400	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	-	-	-	20 22 25 28 32	32 36 40 45 50	50 56 63 71 80	71 80 90 100 112	90 100 112 125 140	112 140 160 180 224	160 200 224 250 315	200 250 280 355 400	250 315 355 400 500
400	800	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	-	-	-	25 28 32 36 40 45	40 45 50 56 63 71	63 71 80 90 100 112	90 100 112 125 140 160	112 125 140 160 180 200	140 160 180 224 280 355	180 209 224 280 355 450	224 250 280 355 450 560	280 315 355 450 560 710
800	1600	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	-	-	-	28 32 36 40 45 50	45 50 56 63 71 80	71 80 90 100 112 125	100 112 125 140 160 180	125 140 160 180 200 224	160 180 200 224 280 355	200 224 250 280 355 450	250 280 315 355 450 560	315 355 400 450 560 710
1600	2500	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	-	-	-	32 36 40 45 50 56	50 560 63 71 80 90	80 90 100 112 125 140	112 125 140 160 180 200	140 160 180 200 224 280	180 200 224 250 315 400	224 250 280 315 400 5000	280 315 355 400 500 630	355 400 450 500 630 800
2500	4000	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	-	-	-	36 40 45 50 56 71	56 63 710 80 90 112	90 100 112 125 140 180	125 140 160 180 200 250	160 180 200 224 250 315	200 224 250 280 315 400	250 280 315 355 400 500	315 355 400 450 500 630	400 450 500 560 630 800

表4齒形公差f_f值

分度圓直徑mm		法向模數mm	精度等級
大于	到	法向模數mm	1	2	3	4	5	6	7	8	9	10	11	12
-	125	＞1～3.5 ＞3.5～6.3 ＞6.3～10	2.1 2.4 2.5	2.6 3.0 3.4	3.6 4.0 4.5	4.8 5.3 6.0	6 7 8	8 10 12	11 14 17	14 20 22	22 32 36	36 50 56	56 80 90	100 125 140
125	400	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	2.4 2.5 2.6 3.0 3.4	3.0 3.2 3.6 4.0 4.8	4.0 4.5 5.0 5.5 6.5	5.3 6.0 6.5 7.5 9.5	7 8 9 11 14	9 11 13 16 20	13 16 19 22 30	18 22 28 32 45	28 36 45 50 71	45 56 71 80 112	71 90 112 125 180	112 140 180 200 280
400	800	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	2.6 2.8 3.0 3.2 3.8 4.5	3.4 3.8 4.0 4.5 5.3 6.5	4.5 5.0 5.5 6.0 7.5 9.5	6.5 7.0 7.5 9.0 10.5 14	9 10 11 13 16 21	12 14 16 18 24 30	17 20 24 26 36 48	25 28 36 40 56 71	40 45 56 63 90 112	63 71 90 100 140 180	100 112 140 160 224 280	160 180 224 250 355 450
800	1600	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 , ＞16～25	3.0 3.2 3.4 3.6 4.2	4.2 4.5 ,, , , , , 4.8 5.0 6.0	5.5 6.0 6.5 7.5 8.5	8.0 9.0 9.5 10.5 12	11 13 14 15 19	17 18 20 22 28	24 28 30 34 42	36 40 45 50 63	56 63 71 80 100	90 100 112 125 160	140 160 180 200 250	224 250 280 315 400

表5齒距極限±f_pt值

分度圓直徑mm		法向模數mm	精度等級
大于	到	法向模數mm	1	2	3	4	5	6	7	8	9	10	11	12
-	125	＞1～3.5 ＞3.5～6.3 ＞6.3～10	1.0 1.2 1.4	1.6 2.0 2.2	2.5 3.2 3.6	4.0 5.0 5.5	6 8 9	10 13 14	14 18 20	20 25 28	28 36 40	40 50 56	56 71 80	80 100 112
125	400	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	1.1 1.4 1.6 1.8 2.2	1.8 2.2 2.5 2.8 3.6	2.8 3.6 4.0 4.5 5.5	4.5 5.5 6.0 7.0 9	7 9 10 11 14	11 14 16 18 22	16 20 22 25 32	22 28 32 36 45	32 40 45 50 63	45 56 63 71 90	63 80 90 100 125	90 112 125 140 180
400	800	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	1.2 1.4 1.8 2.0 2.5 3.2	2.0 2.2 2.8 3.2 4.0 5.0	3.2 3.6 4.5 5.0 6.0 8.0	5.0 5.5 7.0 8.0 10 13	8 9 11 13 16 20	13 14 18 20 25 32	18 20 25 28 36 45	25 28 36 40 50 63	36 40 50 56 71 90	50 56 71 80 100 125	71 80 100 112 140 180	100 112 140 160 200 250
800	1600	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	1.2 1.6 1.8 2.0 2.5 3.2	2.0 2.5 2.8 3.2 4.0 5.0	3.6 4.0 4.5 5.0 6.0 8.0	5.5 6.0 7.0 8.0 10 13	9 10 11 13 16 20	14 16 18 20 25 32	20 22 25 28 36 45	28 32 36 40 50 63	40 45 50 56 71 90	56 63 71 80 100 125	80 90 100 112 140 180	112 125 140 160 200 250
1600	2500	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	1.6 1.8 2.0 2.2 2.8 3.6	2.5 2.8 3.2 3.6 4.5 5.5	4.0 4.5 5.0 5.5 7.0 9.0	6.0 7.0 8.0 9.0 11 14	10 11 13 14 18 22	16 18 20 22 28 36	22 25 28 32 40 50	32 36 40 45 56 71	45 50 56 63 80 100	63 71 80 90 112 140	90 100 112 125 160 200	125 140 160 180 224 280
2500	4000	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	1.8 2.0 2.2 2.5 2.8 3.6	2.8 3.2 3.6 4.0 4.5 5.5	4.5 5.0 5.5 6.0 7.0 9.0	7.0 8.0 9.0 10 11 14	11 13 14 16 18 22	18 20 22 25 28 36	25 28 32 36 40 56	36 40 45 50 56 71	50 56 63 71 80 100	71 80 90 100 112 140	100 112 125 140 160 200	140 160 180 200 224 280

表6基節極限偏差±f_pb值

分度圓直徑mm		法向模數mm	精度等級
大于	到	法向模數mm	1	2	3	4	5	6	7	8	9	10	11	12
-	125	＞1～3.5 ＞3.5～6.3 ＞6.3～10	1.0 1.2 1.4	1.4 1.8 2.0	2.4 3.0 3.2	3.6 4.5 5.0	5 7 8	9 11 13	13 16 18	18 22 25	25 32 36	36 45 50	50 63 71	71 90 100
125	400	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	1.0 1.2 1.4 1.6 2.0	1.6 2.0 2.4 2.6 3.4	2.4 3.2 3.6 4.2 5.0	4.2 5.0 5.5 6.5 8.5	6 8 9 10 13	10 13 14 16 20	14 18 20 22 30	20 25 30 32 40	30 36 40 45 60	40 50 60 63 80	60 71 80 90 112	80 100 112 125 160
400	800	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	1.2 1.4 1.6 1.8 2.4 3.0	1.8 2.0 2.6 3.0 3.6 4.5	3.0 3.2 4.2 4.5 5.5 7.5	4.5 5.0 6.5 7.5 9.5 11	7 8 10 11 14 18	11 13 16 18 22 30	16 18 22 25 32 40	22 25 32 36 45 60	32 36 45 50 63 80	45 50 63 71 90 112	63 71 90 100 125 160	90 100 125 140 180 224
800	1600	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	1.2 1.4 1.6 1.8 2.4 3.0	1.8 2.4 2.6 3.0 3.6 4.5	3.2 3.6 4.2 4.5 5.5 7.5	5.0 5.5 6.5 7.0 9.5 11	8 9 10 11 14 18	13 14 16 18 22 30	18 20 22 25 32 40	25 30 32 36 45 60	36 40 45 50 63 80	50 60 67 71 90 112	71 80 90 100 125 160	100 112 125 140 180 224
1600	2500	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	1.4 1.6 1.8 2.0 2.4 3.4	2.4 2.6 3.0 3.2 4.2 5.0	3.6 4.2 4.5 5.0 6.5 8.5	5.5 6.5 7.0 8.5 10 13	9 10 11 13 16 20	14 16 18 20 25 32	20 22 25 30 36 45	30 32 36 40 50 63	40 45 50 60 71 90	60 67 71 80 100 125	80 90 100 112 140 180	112 125 140 160 200 250
2500	4000	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	1.6 1.8 2.0 2.4 2.8 3.4	2.6 3.0 3.2 3.6 4.2 5.0	4.2 4.5 5.0 5.5 6.5 8.5	6.5 7.5 8.5 9.5 10 13	10 11 13 14 16 20	16 18 20 22 25 32	22 25 30 32 36 45	32 36 40 45 50 63	45 50 60 67 71 90	63 71 80 90 1000 125	90 100 112 125 140 180	125 140 160 180 200 250

表7一齒徑向綜合公差f_i″

分度圓直徑mm		法向模數mm	精度等級
大于	到	法向模數mm	1	2	3	4	5	6	7	8	9	10	11	12
-	125	＞1～3.5 ＞3.5～6.3 ＞6.3～10	-	-	-	7 9 10	10 13 14	14 18 20	20 25 28	28 36 40	36 45 50	45 56 63	56 71 80	71 90 100
125	400	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	-	-	-	8 10 11 13 16	11 14 16 18 22	16 20 22 25 32	22 28 32 36 45	32 40 45 50 63	40 50 56 63 80	50 63 71 80 100	63 80 90 100 125	80 100 112 125 160
400	800	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	-	-	-	9 10 11 14 18 22	13 14 16 20 25 32	18 20 22 28 36 45	25 28 32 40 50 63	36 40 45 56 71 90	45 50 56 71 90 112	56 63 71 90 112 140	71 80 90 112 140 180	90 100 112 140 180 224
800	1600	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	-	-	-	10 11 13 14 18 25	14 16 18 20 25 36	20 22 25 28 36 50	28 32 36 40 50 71	40 45 50 56 71 100	50 56 63 71 90 125	63 71 80 90 112 160	80 90 100 112 140 200	100 112 125 140 180 250
1600	2500	＞1～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16	-	-	-	11 13 14 16	16 18 20 22	22 25 28 32	32 36 40 45	45 50 56 63	56 63 71 80	71 80 90 100	90 100 112 125	112 125 140 160

表8齒向公差F_β值

分度圓直徑mm		精度等級
大于	到	1	2	3	4	5	6	7	8	9	10	11	12
-	40	2.8	3.6	4.5	5.5	7	9	11	18	28	45	71	112
40	100	4.0	5.0	6.0	8.0	10	12	16	25	40	63	100	160
100	160	5.0	6.0	8.0	10	12	16	20	32	50	80	125	200
160	250	6.0	7.5	10	12	16	19	24	38	60	105	160	240
250	400	7.0	9.0	12	14	18	24	28	45	75	120	190	300
400	630	8.5	11	14	17	22	28	34	55	90	140	220	360

表9軸線平行度公差

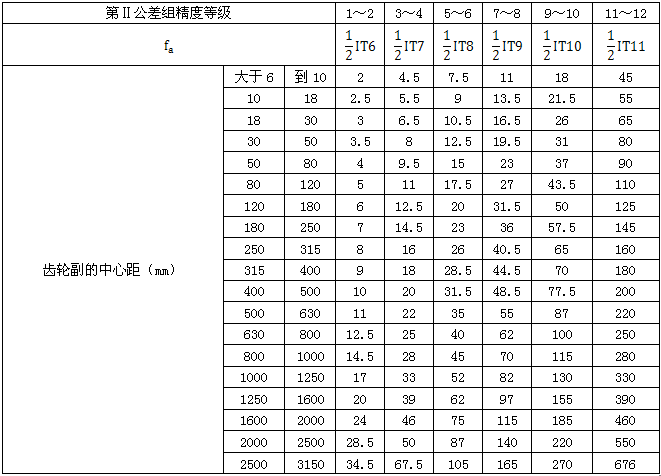

表10中心距極限偏差±f_a
