類別 |
名稱 |
代號 |
定義 |
|
1 |
|
△FP1
FP1 |

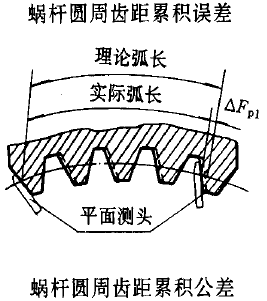

用平面測頭繞蝸輪軸線作
圓弧測量時，在蝸桿有效螺紋長
度內（不包含修緣部分），同側齒
面實際距離與公稱距離之差的
最大絕對值
|
|
2 |
|
△fP1
+fP1
-fP1 |

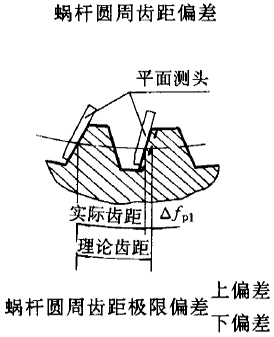

用平面測頭繞蝸輪軸線作
圓弧測量時，蝸桿相鄰齒面間的
實際距離與公稱距離之差 |
|
3 |
蝸桿分度誤差
蝸桿分度公差 |
△fz1
fz1 |
在垂直于蝸桿軸線的平面
內，蝸桿每條螺紋的等分性誤
差，以喉平面上計算圓的弧長表示 |
|
4 |
|
△fh1
fh1 |
在蝸桿輪齒的工作齒寬范
圍內（兩端不完整齒部分除外）,
蝸桿分度圓環面上包容實際螺
旋線的最近兩條公稱螺旋線間
的法向距離 |
|
5 |
|
△ESS1
ESS1
ESi1
TS1 |

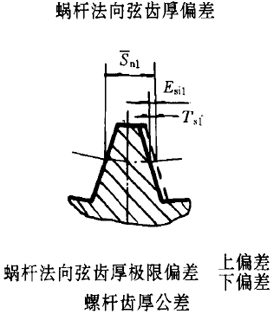

螺桿喉部法向截面上實際
弦齒厚與公稱弦齒厚之差 |
|
6 |
|
△Fr2
Fr2 |

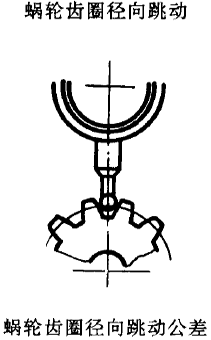

蝸輪齒槽相對蝸輪旋轉軸
線距離的變動量，在蝸輪中間平
面測量 |
|
7 |
|
△FP2
FP2 |

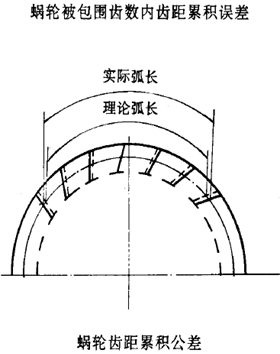

在蝸輪計算圓上，被蝸桿包
圍齒數內，任意兩個同名齒側面
實際弧長與公稱弧長之差的最
大絕對值 |
|
8 |
|
△fP2
+fP2
-fP2 |
在蝸輪計算圓上，實際齒距
與公稱齒距之差。
用相對法測量時，公稱齒距
是指所有實際齒距的平均值 |
|
9 |
|
△ESS2
ESS2
ESi2
TS2 |

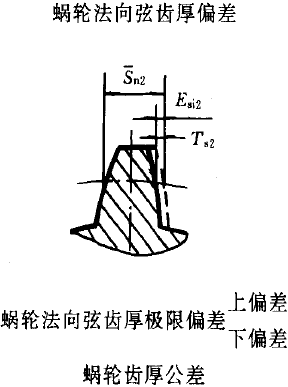

蝸輪喉部法向截面上實際
弦齒厚與公稱弦齒厚之差 |
