平面二次包絡環面蝸桿傳動術語一般定義（GB/T16442-1996）

詳細介紹：

發布時間：2007-6-23 10:53:30

分享到：

1主題內容與適用范圍

本標準規定了平面二次包絡環面蝸桿傳動術語。

本標準適用于軸交角等于90°的平面二次包絡環面蝸桿傳動及其蝸桿和蝸輪。

2引用標準

GB3374-82齒輪基本術語

GB10086-88圓柱蝸桿、蝸輪術語及代號

3一般定義

3.1母面

用以創成新曲面的原始曲面，見圖1。

3.2母平面

母面為平面時稱為母平面。

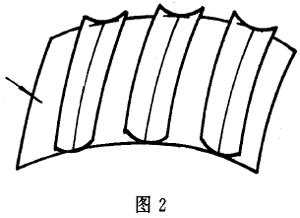

3.3包絡面

母面按一定規律運支所產生的母面族的包絡曲面，見圖2。

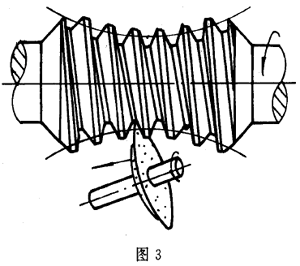

3.4平面一次包絡

用平面作為原始母面進行的包絡，見圖3。

3.5平面二次包絡

用平面一次包絡運動創成的包絡面作為新的母面進行的包絡。

3.6二次作用

蝸桿旋轉時，蝸桿齒面接觸線上的同一點在不同瞬時先后兩次與蝸輪同一齒面不同位置相接觸的現象。

3.7連心線

蝸桿軸線與蝸輪軸線的公垂線。

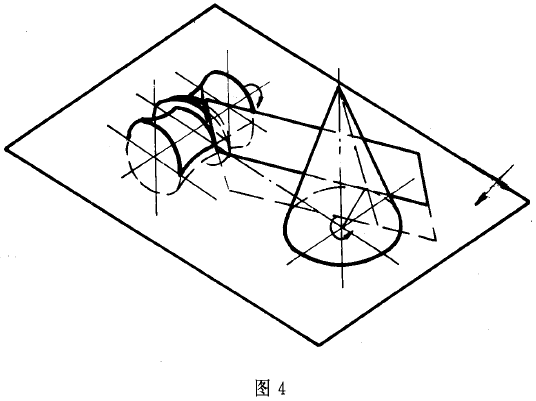

3.8中間平面

由蝸桿軸線和連心線構成的平面，見圖4。

3.9中心距

蝸桿軸線蝸輪軸線之間的距離。

3.10接觸線

蝸輪與蝸桿相嚙合的某一時刻，接觸齒面間所有接觸點的連接線。

3.11嚙合區

在嚙入嚙出過程中，蝸桿和蝸輪齒面相接觸的區域。

3.12接觸痕跡

嚙合區內接觸線移動留下的痕跡。

3.13側隙

蝸桿與蝸輪安裝就位，固定蝸桿，擺動蝸輪所轉過的計算弧長。

3.14頂隙

蝸桿齒頂圓環面與蝸輪齒根圓環面之間的距離，在連心線上度量。

3.15基準面

用于確定傳動副基準位置的基準面，通常定義在蝸桿固定端軸頸的軸肩處。

3.16傳動比

蝸桿副主動件角速度與從動件角速度之比值。

3.17直徑系數

直徑與中心距比值。

3.18齒數增量系數

加工蝸桿采用的工具齒數與蝸輪齒數公稱值不一致時，上述兩者齒數差與蝸輪齒數公稱值之比值。
