5曲面、載面及曲線
5.1曲面
5.1.1蝸桿分度圓環面
以蝸桿分度圓弧為母線，與蝸桿同軸的假想圓環面。
5.1.2蝸桿齒頂圓環面
包含環面蝸桿螺旋齒頂曲面呈圓環狀部分的圓環面。
5.1.3蝸桿頂圓柱面
環面蝸桿螺旋齒頂兩端呈圓柱狀部分的表面。
5.1.4蝸桿齒根圓環面
包含蝸桿螺旋齒槽底面的假想圓環面。
5.1.5蝸輪分度圓環面
以配對蝸桿計算圓為母圓，與蝸輪同軸的假想圓環面。
5.1.6蝸輪齒頂圓環面
包含蝸輪齒頂曲面呈現圓環形狀部分的圓環面。
5.1.7蝸輪齒根圓環面
包含蝸輪輪齒齒槽底面的假想圓環面。
5.1.8蝸輪頂圓柱面
蝸輪齒頂曲面兩端呈現圓柱狀部分的表面。
5.1.9一次接觸區
蝸輪齒面一次接觸線的區域。
同義詞：一次區。
5.1.10二次接觸區
蝸輪齒面二次接觸線的區域。
同義詞：二次區。
5.2截面
5.2.1蝸桿軸平面
過蝸桿軸線的平面。
5.2.2蝸桿端平面
垂直于蝸桿軸線的平面。
5.2.3蝸桿喉平面
包含蝸桿有齒部分的最小端載面的平面。
5.2.4蝸輪軸平面
過蝸輪軸線的平面。
5.2.5蝸輪端平面
垂直于蝸輪軸線的平面。
5.2.6蝸輪喉平面
蝸輪的最小端截面。
5.3曲線
5.3.1蝸桿分度螺旋線
蝸桿螺旋齒面與蝸桿分度圓環面的交線。

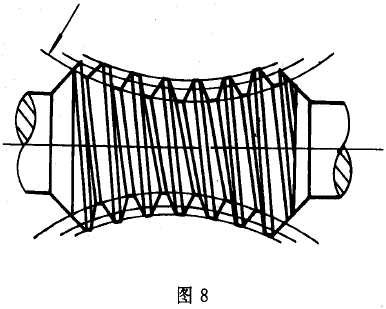

5.3.2蝸桿齒根圓弧
蝸桿軸平面上齒根所在的圓弧，見圖8。

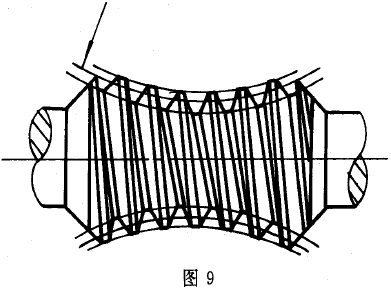

5.3.3蝸桿分度圓弧
蝸桿軸平面上齒廓齒頂與齒根的分界圓弧，見圖9。

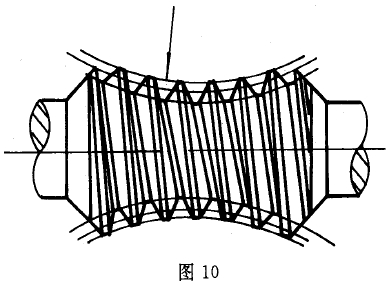

5.3.4蝸桿齒頂圓弧
蝸桿軸平面上齒頂所在的圓弧，見圖10。

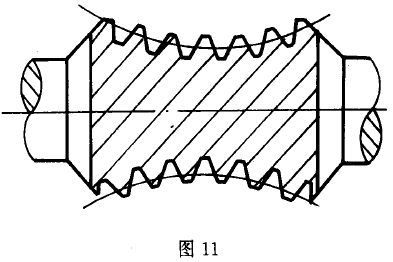

5.3.5蝸桿軸向齒廓
蝸桿軸平面所截得的蝸桿齒廓，見圖11。
5.3.6蝸桿計算圓
蝸桿分度圓環面與蝸桿喉平面的交線。
5.3.7蝸桿齒根圓
蝸桿齒根圓環面與蝸桿喉平面的交線。
5.3.8蝸桿齒頂圓
蝸桿齒頂圓環面與蝸桿喉平面的交線。
5.3.9蝸桿最大齒根圓
蝸桿齒根圓環面與端平面的最大截圓。
5.3.10蝸桿最大齒頂圓
蝸桿齒頂圓環面與端平面的最大截圓。
5.3.11蝸輪齒中心線
在中間平面上，過蝸輪計算齒厚中心與蝸輪圓心的直線。
5.3.12蝸輪計算圓
中間平面與蝸輪分度圓環面的交線，見圖12。
5.3.13蝸輪齒根圓
中間平面與蝸輪齒根圓環面的交線，見圖13。
5.3.14蝸輪齒頂圓
中間平面與蝸輪齒頂圓環面的交線，見圖14。
5.3.15蝸輪分度圓弧
蝸輪軸平面上，齒廓齒頂與齒根的分界圓弧，見圖15。
5.3.16蝸輪齒頂圓弧
形成蝸輪齒頂圓環面的母線，見圖16。

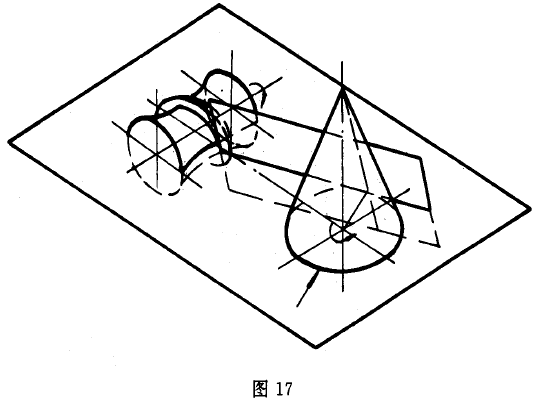

5.3.17主基圓
在中間平面上與展成蝸桿螺旋齒面的母現面相切，并與該母平面回轉中心同心的圓，見圖17。
5.3.18一次接觸線
一次包絡的接觸線。
同義詞：一次線。
5.3.19二次接觸線
二次包絡的接觸線。
同義詞：二次線。
5.3.20第一界限曲線
蝸桿曲面上接觸線的包絡線。
5.3.21根切判別線。
將第一界限曲線旋轉投影在蝸桿軸平面上的曲線，若此曲線落在蝸桿齒面上，則蝸桿齒面將發生根切。
5.3.22第二界限曲線
蝸輪齒面上一次接觸線的包絡線。
同義詞：二界曲線。
