2．基本參數
詳見表8-122和表8-123
表8-122減速器的中心距a1)
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
CWU |
第一系列 |
63 |
80 |
100 |
125 |
- |
160 |
- |
200 |
- |
250 |
- |
315 |
- |
400 |
- |
500 |
|
|
第二系列 |
- |
- |
- |
- |
（140） |
- |
（180） |
- |
（220） |
- |
280 |
- |
355 |
- |
450 |
- |
|
CWU |
第一系列 |
63 |
80 |
100 |
125 |
- |
160 |
- |
200 |
- |
250 |
- |
315 |
- |
400 |
- |
500 |
|
|
第二系列 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
280 |
- |
355 |
- |
450 |
- |
|
CWO |
第一系列 |
63 |
80 |
100 |
125 |
- |
160 |
- |
200 |
- |
250 |
- |
- |
- |
- |
- |
- |
|
|
第二系列 |
- |
- |
- |
- |
（140） |
- |
（180） |
- |
（225） |
- |
- |
- |
- |
- |
- |
- |
1）優先選用第一系列，表中第二系列中加括號的中心距僅提出型式尺寸，圖紙根據用戶需要，另行設計。
表8-123減速器的公稱傳動比i及傳動比的代號
|
傳動 比代號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
i |
5 |
6.3 |
8 |
10 |
12.5 |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |
3.減速器的潤滑
①蝸桿蝸輪嚙合一般采用浸油潤滑。當a＜100mm時采用全浸。當a≥100mm時，油面高度應與蝸桿軸線重合。當嚙合滑動速度VS＞10m/s時，采用噴油潤滑。
②在通常情況下，根據滑動速度大小按表8-124選擇適當的潤滑油。
表8-124根據滑動速度大小選擇潤滑油
|
滑動速度VS（m/s） |
≤2.2 |
＞2.2～5 |
＞5～12 |
＞12 |
|
潤滑油粘度 |
cst/50℃ |
324 |
225 |
169 |
114 |
|
E/50℃ |
43 |
30 |
22 |
15 |
③當環境溫度在0～40℃時，不同中心距、不同傳動比和轉速條件理潤滑油粘度的選擇應按表8-125的規定。
④表8-125中符號的意義及推薦潤滑油牌號見表8-126。本標準減速器潤滑油只允許選用蝸輪蝸桿油。
⑤對噴油潤滑，潤滑油粘度為114cst/50℃(相當于15E/50℃)，注油壓力為0.15～0.25MPa，每分釧注油量應符合表8-124的規定。
⑥軸承一般采用飛濺潤滑，對于低速運轉的軸承應采用鋰基潤滑脂。

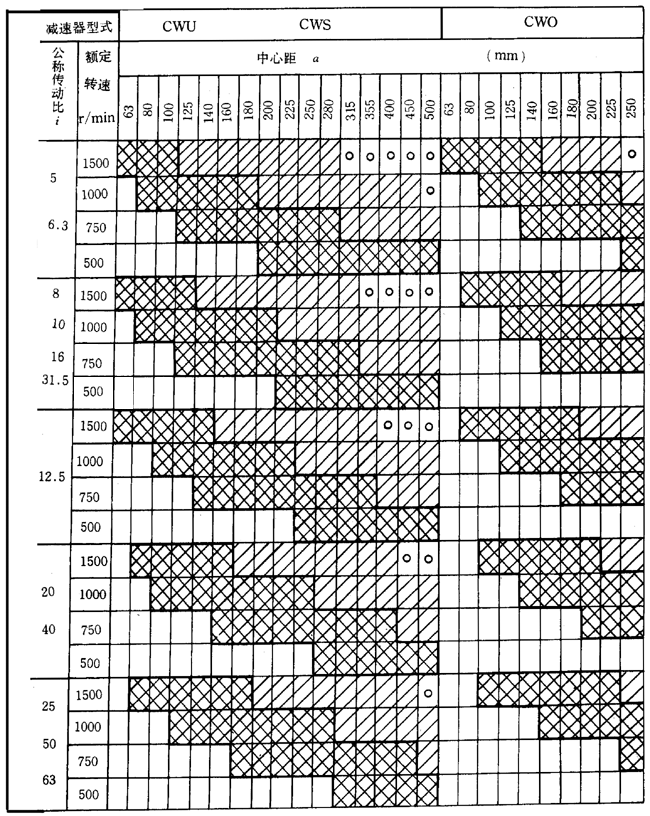

表8-125不同工作條件下潤滑油粘度的選擇

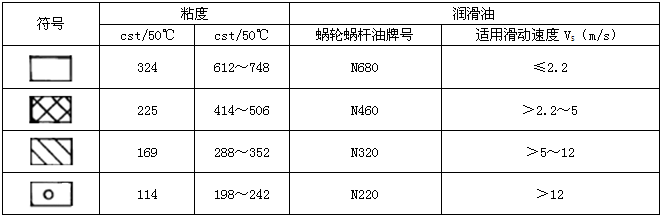

表8-126符合的意義及推薦潤滑油牌號
表8-127每分鐘注油量的規定
|
中心距a(mm) |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
|
注油量（l/min） |
2 |
3 |
3 |
4 |
4 |
6 |
6 |
10 |
10 |
15 |
15 |
20 |
20 |
20 |
