表8-131蝸桿蝸輪嚙合滑動速度V_S

公稱傳 動比i	η%
	型號	CWU     CWS     CWO
	n1 (r/min)	a(mm)
		63	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500
5	1500 1000 750 500	3.42 2.28 1.71 1.14	4.45 2.97 2.22 1.48	5.29 3.53 2.65 1.76	6.54 4.36 3.27 2.18	- - - -	8.13 5.42 4.07 2.71	- - - -	10.28 6.85 5.14 3.43	- - - -	12.47 8.32 6.24 4.16	- - - -	15.57 10.38 7.78 5.19	- - - -	16.99 11.33 8.49 5.66	- - - -	- - - -
6.3	1500 1000 750 500	3.04 2.03 1.52 1.01	3.99 2.66 1.99 1.33	4.69 3.13 2.34 1.56	5.78 3.85 2.89 1.93	6.08 4.05 3.04 2.03	7.13 4.76 3.57 2.38	7.61 5.07 3.81 2.54	9.04 6.03 4.52 3.01	9.65 6.43 4.83 3.22	10.89 7.26 5.44 3.63	11.45 7.63 5.72 3.82	13.56 9.04 6.78 4.52	14.55 9.70 7.27 4.85	15.50 10.33 7.75 5.17	- - - -	16.99 11.33 8.49 5.66
8	1500 1000 750 500	2.76 1.84 1.38 0.92	3.43 2.28 1.71 1.14	4.28 2.86 2.14 1.43	4.95 3.30 2.47 1.65	5.83 3.89 2.92 1.94	6.09 4.06 3.04 2.03	7.28 4.85 3.64 2.43	7.42 4.95 3.72 2.47	9.24 6.16 4.62 3.08	9.44 6.30 4.72 3.15	10.89 7.26 5.44 3.63	11.60 7.73 5.80 3.87	13.84 9.23 6.92 4.61	14.84 9.89 7.42 4.95	14.55 9.70 7.27 4.85	- - - -
10	1500 1000 750 500	2.69 1.79 1.34 0.89	3.43 2.29 1.71 1.14	4.18 2.78 2.09 1.39	4.77 3.18 2.38 1.59	6.35 4.24 3.17 2.11	6.41 4.27 3.21 2.14	8.21 5.47 4.10 2.74	7.45 4.97 3.73 2.48	9.29 6.19 4.64 3.10	9.31 6.21 4.66 3.10	11.72 7.81 5.86 3.91	11.18 7.45 5.59 3.73	12.67 8.45 6.33 4.22	14.90 9.93 7.45 4.97	13.84 9.23 6.92 4.61	15.47 10.31 2.73 5.16
12.5	1500 1000 750 500	2.50 1.67 1.25 0.83	3.35 2.24 1.68 1.12	4.19 2.79 2.09 1.40	4.69 3.12 2.34 1.56	5.16 3.44 2.58 1.72	6.43 4.29 3.21 2.14	6.49 4.32 3.24 2.16	7.21 4.80 3.60 2.40	7.45 4.97 3.73 2.48	9.10 6.07 4.55 3.03	9.13 6.08 4.56 3.04	11.11 7.41 5.56 3.70	12.37 8.25 6.18 4.12	14.01 9.34 7.00 4.67	13.42 8.95 6.71 4.47	15.50 10.33 7.75 5.17
16	1500 1000 750 500	2.63 1.76 1.32 0.88	3.37 2.24 1.68 1.12	4.09 2.73 2.05 1.36	4.64 3.09 2.32 1.55	6.25 4.17 2.12 2.08	6.86 4.58 3.43 2.29	7.14 4.76 3.57 2.38	7.24 4.83 3.62 2.41	9.10 6.07 4.55 3.03	9.05 6.03 4.53 3.02	11.49 7.66 5.75 3.83	10.82 7.21 5.41 3.61	12.08 8.05 6.04 4.03	14.48 9.65 7.24 4.83	12.21 8.15 6.11 4.07	12.82 8.54 6.41 4.27
20	1500 1000 750 500	2.27 1.51 1.14 0.76	2.94 1.96 1.47 0.98	3.52 2.35 1.76 1.17	4.24 2.83 2.12 1.42	4.92 3.28 2.46 1.64	5.26 3.51 2.63 1.75	6.62 4.41 3.31 2.21	7.02 4.68 3.51 2.34	7.90 5.27 3.95 2.63	7.24 4.83 3.62 2.41	8.94 5.96 4.47 2.98	9.43 6.29 4.72 3.14	11.57 7.72 5.79 3.86	11.58 7.72 5.79 3.86	13.03 8.69 6.52 4.34	14.48 9.65 7.24 4.83
25	1500 1000 750 500	2.22 1.48 1.11 0.74	2.58 1.72 1.29 0.86	3.43 2.29 1.71 1.14	3.67 2.44 1.83 1.22	4.42 2.95 2.21 1.47	5.18 3.46 2.59 1.73	5.47 3.65 2.74 1.82	5.48 3.65 2.74 1.83	6.44 4.30 3.22 2.15	6.55 4.37 3.28 2.18	8.06 5.37 4.03 2.69	9.22 6.15 4.61 3.07	9.86 6.58 4.93 3.29	10.95 7.30 5.48 3.65	11.69 7.79 5.85 3.90	14.67 9.78 7.33 4.89
31.5	1500 1000 750 500	2.60 1.74 1.30 0.87	3.33 2.22 1.66 1.11	4.04 2.69 2.02 1.35	5.05 3.37 2.52 1.68	6.19 4.12 3.09 2.06	6.17 4.11 3.09 2.06	7.05 4.70 3.53 2.35	7.11 4.74 3.56 2.37	8.99 5.99 4.50 3.00	8.89 5.93 4.44 2.96	11.36 7.57 5.68 3.79	10.60 7.07 5.30 3.53	12.02 8.01 6.01 4.01	14.22 9.48 7.11 4.74	15.49 10.33 7.74 5.16	16.44 10.96 8.22 5.48
40	1500 1000 750 500	2.25 1.50 1.12 0.75	2.92 1.94 1.46 0.97	3.48 2.32 1.74 1.16	4.05 2.70 2.02 1.35	4.86 3.24 2.43 1.62	5.19 3.46 2.59 1.73	5.99 4.00 3.00 2.00	6.33 4.22 3.16 2.11	7.10 4.74 3.55 2.37	7.11 4.74 3.55 2.37	8.80 5.87 4.40 2.93	9.28 6.19 4.64 3.09	11.40 7.60 5.70 3.80	11.38 7.59 5.69 3.79	12.80 8.53 6.40 4.27	14.22 9.48 7.11 4.74
50	1500 1000 750 500	2.20 1.47 1.10 0.73	2.56 1.71 1.28 0.85	3.15 2.10 1.58 1.05	3.94 2.63 1.97 1.31	4.38 2.92 2.19 1.46	4.73 3.15 2.36 1.58	5.42 3.61 2.71 1.81	5.91 3.94 2.96 1.97	6.37 4.25 3.18 2.12	7.10 4.73 3.55 2.37	7.96 5.31 3.98 2.65	8.29 5.53 4.14 2.76	9.53 6.36 4.77 3.18	10.81 7.20 5.40 3.60	11.52 7.68 5.76 3.84	14.51 9.67 7.25 4.84
63	1500 1000 750 500	- - - -	2.15 1.43 1.07 0.72	2.76 1.84 1.38 0.92	3.43 2.28 1.71 1.14	3.78 2.52 1.89 1.26	4.07 2.71 2.03 1.36	4.73 3.15 2.36 1.58	5.05 3.36 2.52 1.68	5.75 3.84 2.88 1.92	6.39 4.26 3.20 2.13	7.40 4.93 3.70 2.47	7.35 4.90 3.67 2.45	7.97 5.32 3.99 2.66	9.59 6.39 4.79 3.20	10.49 7.00 5.25 3.50	11.41 7.60 5.70 3.80

③CWO型及其他工作狀態的減速器可按表8-129的額定輸入功率P₁及額定輸出轉矩T₂選用，但需用工作狀況系數（見表8-134～表8-139）進行修正。

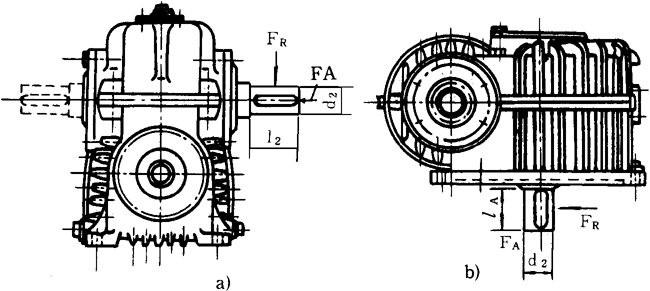

表8-132軸向載荷 系數A（R）^1）

中心距a
63		80		99		100		125		140		160		180		200
T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）
180 200 224 250 280 315 - -	5300 5300 5200 5100 5000 4800 - -	280 315 355 400 450 500 - -	6600 6600 6500 6400 6300 6100 - -	400 450 500 560 630 710 800 -	7800 7800 7700 7500 7300 7000 6700 -	560 630 710 800 900 1000 - -	9100 9100 9000 8900 8800 8600 - -	800 900 1000 1120 1250 1400 1600 1800	10600 10600 10500 10400 10300 10200 10000 9800	1120 1250 1400 1500 1800 200 2240 -	12000 12000 11900 11700 11500 11200 10900 -	1400 1600 1800 2000 2240 2500 2800 3150	14100 14100 14000 13800 13600 13300 13000 12500	2000 2240 2500 2800 3150 3550 4000 -	16000 16000 15700 15400 15100 14700 14200 -	2500 2800 3150 3550 4000 4500 5000 -	18200 18200 17700 17400 17000 1660



中心距a
225		250		280		315		355		400		450*		500*
T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）	T2 (N·m)	A或R （N）
3150 3550 4000 4500 5000 5600 6300 7100 - -	20800 20800 20600 20300 20000 19500 19000 18500 - -	4500 5000 5600 6300 7100 8000 9000 10000 - -	24000 24000 23800 23500 23000 22500 22000 21300 - -	5600 6300 7100 8000 9000 10000 11200 12500 - -	26500 26500 26300 26000 25700 25400 25000 24600 - -	8000 9000 10000 11200 12500 14000 16000 18000 - -	29500 29500 29200 28800 28300 27800 27200 26500 - -	10000 11200 12500 14000 16000 18000 20000 22400 25000 -	33000 33000 32800 32400 32000 31500 30800 29800 28300 -	12500 14000 16000 18000 20000 22400 25000 28000 31500 -	38000 38000 37700 37300 36800 36200 35600 34800 34000 -	14000 16000 18000 20000 22400 25000 28000 31500 35500 40000	43400 43200 42300 42000 41400 41000 39700 38500 37000 36000	20000 22400 25000 28000 31500 35500 40000 45000 50000 56000	48000 47500 46300 45400 45000 44000 43200 42750 41000 39200

1）當扭知值T₂在表中兩數之間時，用插值法計算A，R值。當扭矩值T₂小于表中最小值時，按最小值計算。減速器盡量不附加軸端負荷，如必須承受軸端負荷應盡量選用同規格的加強型軸承。對打有“*”號的中心距450，500的減速器當有軸端負荷時，必須用加強型軸承。

表8-133速度系數^1）
