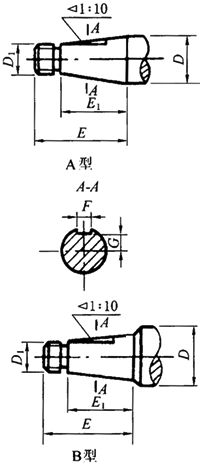

表8-8旋轉電機圓錐形軸伸（GB757-93）

	D	E	E1	F	G		D1	D	E	E1	F	G		D1
					尺寸	偏差						尺寸	偏差
	16	40	28	3	5.5	0 -0.1	M10×1.25	70	140	105	18	25.4	0 -0.2	M48×3
	18			4	5.8			75			20	27.9		M56×4
	19				6.3			80	170	130		29.2
	20	50	36		6.6		M12×1.25	85			22	31.7		M64×4
	22				7.6			90				32.7
	24			5	8.1			95			25	35.2		M72×4
	25	60	42		8.4		M16×1.5	100	210	165		36.9		M80×4
	28				9.9			110			28	41.9		M90×4
	30	80	58		10.5		M20×1.5	120				45.9
	32			6	11.0			130	250	200	325	50		M100×4
	35				12.5			140				54
	38				14.0		M24×2	150				59		M110×4
	40	110	82	10	12.9	0 -0.2	M24×2	160	300	240	36	62	0 -0.3	M125×4
	42				13.9			170				67
	45			12	15.4			180			40	71		M140×6
	48				16.9		M30×2	190	350	280		75
	50			14	17.9		M36×3	200			45	80		M160×6
	55				19.9			220				88
	60	140	105	16	21.4		M42×3
	65				23.9

注；當電動機專與某種指定機械配套或有特殊使用要求時，軸伸長度E允許縮短，但應符合GB1570-90《圓錐形軸伸》所規定的短系列的數值。尺寸E和F的偏差應符合GB756-90《電機圓柱形軸伸》的規定。
