SB型雙擺線針輪減速器（JB/T 5561-1991）是在擺線針輪減速器的基礎上重新設計的一種傳動裝置，其特點：①采用一個針齒輪與一個內擺線輪和一個外擺線輪同時嚙合，實現減速傳動，省去了普通擺線針輪減速器必不可少的等角速W輸出機構，傳動原理見圖6.39。②結構簡單緊湊，整機零部件數比擺線針輪減速器減少20%～30%，制造工藝簡化，成本低。③傳動比i=-z3/2（z3為外擺線輪齒數），可以0.5進級。④效率高，單級傳動整機效率達90%~96%。⑤多齒嚙合，承載能力較高，運轉平穩，噪聲低。⑥偏心軸承受徑向載荷大，但其尺寸無ω機構的限制，可選用較大規格的軸承，以保證軸承壽命。適用于冶金、礦山、建才、化工、輕工、紡織、能源、水泥等行業。
工作條件：最高轉速為1500工作環境溫度為-40~45℃，低于0℃時應采取預熱潤滑油措施。
型號與標記
1．型號
SB型一雙擺線針輪減速器

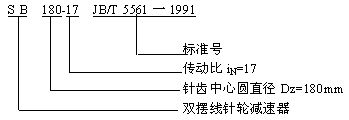

2．標記
