S系列斜齒-蝸桿減速器外型及安裝尺寸（Q/ZTB04-2000）

詳細介紹：

發布時間：2007-6-30 13:24:49

分享到：

三、減速機的外型及安裝尺寸。

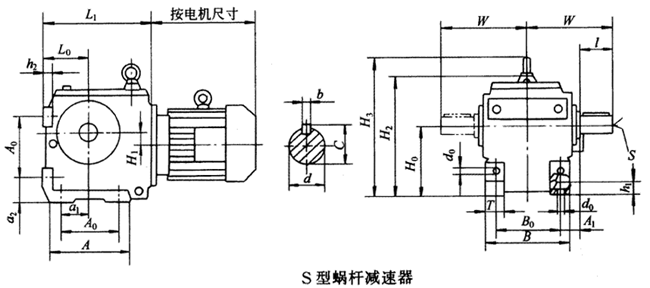

（1）S系列蝸桿減速機主要尺寸。

蝸桿減速器外型及安裝尺寸

型號	安裝尺寸								軸伸尺寸					外形尺寸
型號	H₀	A₀	B₀	A₁	a₁	a₂	L₀	d₀	d	ι	b	c	S	L₁	A	B	W	H₁	H₂	H₃	h₁	h₂	T
S 32	80	63	90	15	35	40	55	9	20k6	40	6	22.5	M8	153	90	110	100	3	143	—	10	10	32
S 42	100	80	100	15	35	35	75	11	25k6	50	8	28	M8	190	112	124	115	7	163	—	15	14	34
S 52	112	100	110	19	45	35	80	11	30k6	60	8	33	M8	201	145	136	134	12	190	—	16	16	35
S 62	140	130	130	19	60	40	106	14	35k6	70	10	38	M10	248	195	160	160	18	231	277	20	18	38
S 72	180	135	150	30	75	70	125	18	45k6	90	14	48.5	M10	308	216	185	195	29	291	336	25	25	45
S 82	225	180	200	35	92	82	150	22	60m6	120	18	64	M12	372	260	250	255	30	372	434	34	30	55
S 92	280	235	250	30	115	90	180	26	70m6	140	20	74.5	M12	438	320	300	295	55	502	564	40	35	65

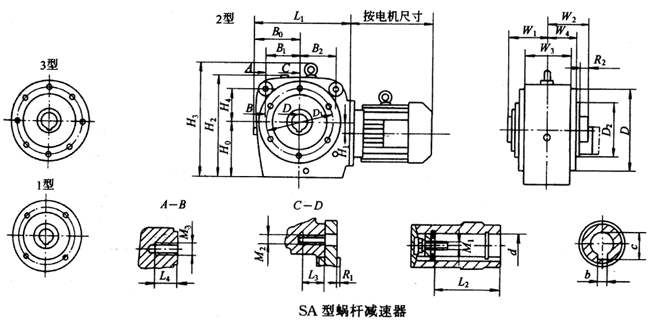

（2）SA蝸桿減速器主要尺寸。

蝸桿減速器外型及安裝尺寸

型號	安裝尺寸												軸伸尺寸					外形尺寸										備注
	H₀	D₁	M₂	L₃	D₂ (h7)	R₁	H₄	B₁	B₂	M₃	L₄	R₂	d (H7)	b	c	L₂	M₁	L₁	D	B₀	W₁	W₂	W₃	W₄	H₁	H₂	H₃
SA32	80	95	M6	8	80	3	50	50	60	M10	15	3	20	6	22.8	104	M6	153	112	63	63	60	103	57	3	145	—	1型
SA42	100	115	M8	12	95	3	60	60	70	M12	20	4.5	25	8	28.3	122	M10	190	135	76	72	70	103	63	7	179	—	1型
													30		33.3
SA52	112	130	M8	12	110	55	70	70	80	M12	20	5	30	8	33.3	127	M12	208	152	86	75	73	103	63	12	201	—	2型
													35	10	38.3
SA62	145	165	M10	16	130	5.5	85	85	100	M16	25	4	40	12	43.3	156	M16	246	192	104	93	90	135	81	18	255	295	2型
													45	14	48.8
SA72	180	215	M12	18	180	4	105	105	115	M20	24	7.5	50	14	53.8	188	M20	313	243	130	112	109	161	98	29	323	358	2型
													60	18	64.4
SA82	232	265	M12	20	230	15.5	120	120	120	M24	36	5	60	18	64.4	220	M20	372	292	150	129	125	171	104	30	385	444	3型
													70	20	74.9
SA92	285	350	M16	26	300	19	160	160	160	M30	45	6	70	20	74.9	265	M24	460	384	198	154	150	207	125	55	490	554	3型
													90	25	95.4

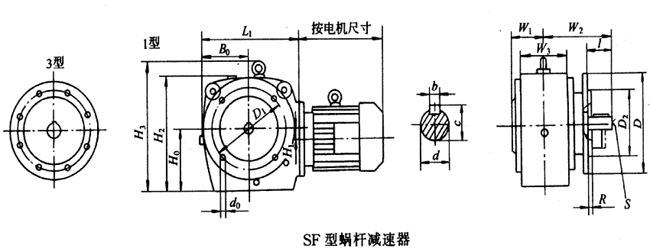

（3）SF型蝸桿減速器主要尺寸。

蝸桿減速器外型及安裝尺寸

型號	安裝尺寸					軸伸尺寸					外形尺寸									備注
型號	H₀	D₁	d₀	D2 (h7)	R	d	ι	b	c	S	L₁	D	B₀	W₁	W₂	W₃	H₁	H₂	H₃	備注
SF32	80	100	7	80	3.5	20k6	40	6	22.5	M8	150	120	63	59	115	103	3	143	—	1型
SF42	100	130	9	110	3.5	25k6	50	8	28	M8	197	160	83	64	136	103	7	179	—	1型
SF52	112	165	11	130	3.5	30k6	60	8	33	M8	208	200	91	64	157	103	12	204	—	1型
SF62	145	165	11	130	3.5	35k6	70	10	38	M10	253	200	108	82	190	135	18	257	295	1型
SF72	180	215	14	180	4	45k6	90	14	48.5	M10	305	250	132	96	228	161	29	321	358	1型
SF82	232	300	18	250	5	60m6	120	18	64	M12	365	350	156	105	280	171	30	385	444	3型
SF92	285	400	18	350	5	70m6	140	20	74.5	M12	458	450	202	124	329	207	55	490	554	3型

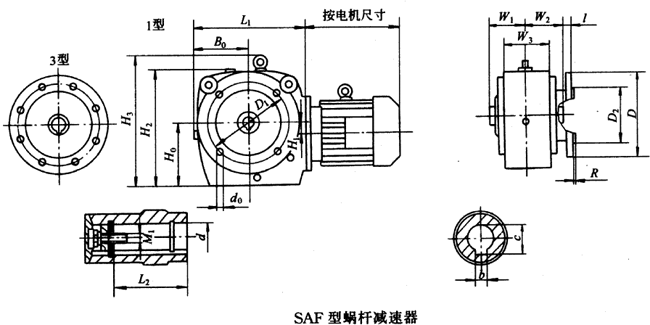

（4）SAF型蝸桿減速器主要尺寸。

蝸桿減速器外型及安裝尺寸

型號	安裝尺寸					軸伸尺寸						外形尺寸									備注
	H₀	D₁	d₀	D₂ (h7)	R	d (h7)	b	c	L₂	M₁	ι	L₁	D	B₀	W₁	W₂	W₃	H₁	H₂	H₃
SAF32	80	100	7	80	3.5	20	6	22.8	104	M6	24	153	120	63	63	60	103	3	145	—	1型
SAF42	100	130	9	110	3.5	25	8	28.3	122	M10	26.5	190	160	76	72	70	103	7	179	—	1型
						30		33.3
SAF52	112	165	11	130	3.5	30	8	33.3	127	M12	31	208	200	87	75	73	103	12	204	—	1型
						35	10	38.3
SAF62	145	165	11	130	4	40	12	43.3	156	M16	29.5	248	200	104	93	90	135	18	253	295	1型
						45	14	48.8
SAF72	180	215	14	180	4	50	14	53.8	188	M20	45.5	313	250	130	112	109	161	29	323	358	1型
						60	18	64.4
SAF82	232	300	18	250	5	60	18	64.4	220	M20	52.5	150	350	150	129	125	171	30	385	444	3型
						70	20	74.9
SAF92	285	400	18	350	5	70	20	74.9	265	M24	60	198	450	196	154	150	207	55	490	554	3型
						90	25	95.4

3．輸入功率及許用轉矩

S型減速器輸入功率及許用轉矩。

S型、SA型、SF型、SAF型減速器輸入功率及許用轉矩

規格	32	42	52	62	72	82	92
結構型式	S型、SA型、SF型、SAF型
輸入功率/kW	0.18～0.75	0.18～1.5	0.18～2.2	0.25～4	0.55～7.5	0.75～15	1.5～22
傳動比	8.96～118.5	7.8～191.25	8.22～224.83	8.68～236.67	7.18～241.47	8.77～277	9.2～300
許用轉矩/N·m	87	130	235	460	1000	1700	3600
