12接觸線誤差的檢驗
12.1測量方法和測量儀器
接觸線誤差ΔFb的測量方法有直接法和間接法。
直接法的測量儀器有接觸線誤差檢查儀、具用測量接觸線誤差功能的漸開線螺旋線檢查儀、萬能工具顯微鏡和三坐標測量機等。
間接法的測量儀器有齒輪單面嚙合整體誤差測量儀等。
12.1.1直接法測量原理

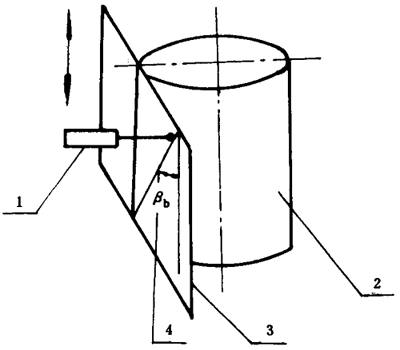

直接法測量原理參見圖24。以被測齒輪回轉軸線為基準，齒輪固定不轉使測頭在齒輪基圓柱2的切平面3上沿與基圓柱母線成基圓螺旋角的斜直線方向稱動，以形成理論接觸線軌跡4，實際接觸線與理論接觸線軌跡進行比較，其最大差值即為ΔFb（圖24）。也可使測頭沿齒面接觸線逐點與齒面接觸，測量點的實際坐標位置與理論坐標位置之最大差值即為ΔFb。
圖24直接法測量原理
1—傳感器；2—基圓柱；3—基圓切平面；4—接觸線
12.1.2間接法測量原理
按16.1所述的測量方法，先測出齒輪全齒寬整體誤差曲線，在該曲線上按誤差定義取出接觸線誤差。
12.2測量
間接法測量見16.2。
12.2.1測量儀器的檢定
儀器應按檢定規程或其它有關技術文件的規定進行檢定，經法定部門檢定合格后方準使用。
12.2.2測頭的選擇
在保證不發生干涉和碰撞的情況下，宜選用直徑較大的測頭。
12.2.3測量基準的確定
見附錄B（被充件）
12.2.4測量位置的確定
按觸線誤差應對齒輪沿圓周均布的不少于四個齒的左、右側齒面在工作齒高范圍內進行測量。
接觸線長度Lb(mm)的所對應的齒寬baf(mm)按下列式計算：
Lb=Laf/sinβb…………………………………………（61）
baf= Laf/tgβb…………………………………………（62）
式中：Laf——見9.3.1。
當齒寬b＜3baf時，所測的接觸線應大致通過齒高和齒寬的中部。
當齒寬b≥3baf時，沿齒寬應至少測量上、中、下、三個部位，上、下部位被則接觸線的最上一點或最下一點距端面約十分之一齒寬。
單測齒面工作的齒輪，只測工作側齒面。
當采用設計齒形和設計齒向線時，修形部分不檢ΔFb。
12.2.5測量的不確定度
接觸線誤差的測量不確定度UFb不應大于被測齒輪接觸線公差的三分之一，測量五級和高于五級精度的齒輪時，允許不大于二分之一，但此時應以五次以上重復測量結果的平均值作為測量結果。
當不能確定測量不確定度是否滿足上述要求時，應進行測量不確定度的計算。
UFb（μm）按下式計算：
式中：δ1——儀器的示值誤差[見附錄A（補充件），也允許按儀器檢定規程確定]，μm；
δ2——被測齒輪測量時的安裝傾斜引起的測量誤差，μm；
δ2=△y·batcosβb/100……………………………………（64）
式中：△y——基準軸線在100mm長度上的傾斜量，μm。
12.3測量結果的處理
12.3.1取值范圍的確定
接觸線誤差的取值范圍lb應按設計圖樣給定的接觸線長度范圍確定。當未給定時，齒頂部接觸線Δlb范圍內偏向齒體的負誤差可不計入接觸線誤差，但負誤差值不應大于3Fb，Δlb等于lb的百分之八。
lb按下試計算：
a.當齒寬b＞baf時：
Lb=Laf/sinβb……………………………………（65）
b.當齒寬b≤baf時：
Lb=b/cosβb……………………………………（66）
12.3.2接觸線誤差的取值
ΔFb應從接觸線誤差曲線上取值，也允許在全齒寬整體誤差曲線上取值（詳見16.3.3.3）。對齒形和齒向均不修形的齒輪也允許直接用指示表讀出接觸線誤差。

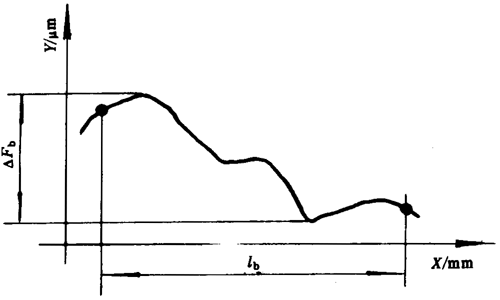

接觸線誤差曲線的X坐標代表被測齒輪接觸線長度，Y坐標代表接觸線誤差（圖25）。
接觸線誤差曲線沿X坐標，在12.3.1的規定的取值范圍lb內，Y坐標的最大變化量為ΔFb。
ΔFb應在被測齒輪的齒面法線方向計值（μm），以其它方向測量時，應對測量結果進行換算，見附錄C（補充件）。
以在12.2.4所規定的各測量位置中測得的最大接觸線誤差作為測量結果。
圖25接觸線誤差曲線圖
