附錄A

測量儀器示值誤差及示值變動性的確定

（補充件）

A1測量儀器示值誤差的確定

儀器的示值誤差用經法定部門檢定過的標準元件（標準塊或標準樣板或標準齒輪）來確定。確定方法如下：

儀器經校準后，應在儀器的測量范圍內用兩個和兩個以上不同規格的標準元件進行儀器示值誤差的確定。

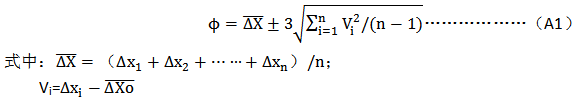

對每個標準元件，在被檢定儀器上進行n次重復測量（n≥）將每次測得值（或曲線）與標準值（或曲線）進行比較，其差值為ΔX₁，ΔX₂，……ΔX_n，儀器的示值誤差φ為：

以對不同規格標準元件所測得的最大φ_max作為儀器的示值誤差。

A2測量儀器示值變動性的確定

對被測齒輪進行n次重復測量（n=5～10），n次測得值的最大差值即為儀器的示值變動性。

附錄B

測量時被測齒輪定位精度的確定

（補充件）

B1 應選擇被測齒輪的設計基準作為測量基準。由測量時的定位誤差造成的被測齒輪的徑向跳動不大于齒圈徑向跳動公差的八分之一。當選用端面定位時，除上述定位精度的要求外，定位端面的端面跳動不得大于在齒寬等于跳動圓直徑時同精度齒向公差的五分之一。

附錄C

不同傳感方向測量時誤差值的換算

（補充件）

C1在測量齒輪誤差時測頭的傳感受方向有齒面法線方向、基圓切線方向、分度圓切線方向、軸線方向、雙側齒面分度圓螺旋線（在展開平面上）法線方向、回轉角方向和雙側齒面徑向。

C2齒輪各項誤差應按下述規定的方向計值：Δf_pb、ΔF_b、ΔF_pX、Δf_fβ、ΔF_w、ΔE_wm、j_n在齒面法線方向計值；ΔF_i′、Δf_i′、ΔF_p、ΔF_pk、Δf_pt、ΔF_β、ΔF_ic′、Δf_ic′、j_t在分度圓切線方向計值；Δf_f在基圓切線方向計值；ΔF_r、ΔF_i″、Δf_i″、ΔE_α″和ΔE_H在雙側齒面徑向計值；ΔEs在雙側齒面分度圓螺旋線的法線方向計值。

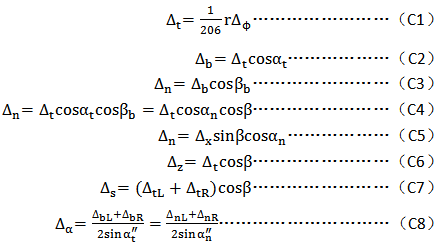

C3對不在規定的計值方向測得的誤差值應按下列各式換算：

式中：△_φ——齒輪回轉角誤差，（″）；

      △_t——齒輪分度圓切線方向的誤差，μm；
      △_b——齒輪基圓切線方向的誤差，μm；

      △_n——齒面法線方向的誤差，μm；

      △_x——齒輪軸線方向的誤差，μm；

      △_z——齒輪分度圓螺旋線法線方向的誤差，μm；

      △_S——齒輪雙側面分度圓螺旋線法線方向的誤差，μm；

      △_α——齒輪雙側齒面的徑向誤差，μm。

附加說明：

本標準由中華人民共和國機械電子工業部提出。

本標準由機械電子工業部鄭州機械研究所歸口。

本標準由機械電子工業部成都工具研究所和中國計量科學研究院共同負責起草。

本標準主要起草人黃潼年、唐啟昌、張乃君、柏永新、蘇桂蘭、謝時驊、楊春發、于秋思、商向東、張偉、劉振福、蔡康洪。
