              漸開線圓柱齒輪 精度第2部分:徑向綜合偏差與徑向跳動的定義和允許值附錄B(GB/T10095.2-2001)
                詳細介紹:
              發布時間:2007-6-6 8:57:16
              分享到:

              附錄B
              (提示的附錄)
              徑向跳動的允許值及公差值
              B1總則
              本附錄給出應用徑向跳動公差計算式在推薦范圍內編制表格的方法和參考值。
              B2徑向跳動Fr
              齒輪徑向跳動為測頭(球形、圓柱形、砧形)相繼置于每個齒槽內時,從它到齒輪軸線的最大和最小徑向距離之差。檢查中,測頭在近似齒高中部與左右齒面接觸。圖B1是徑向跳動的圖例,圖中,偏心量是徑向跳動的一倍分(見GB/Z 18620.2)。
              漸開線圓柱齒輪 精度第2部分:徑向綜合偏差與徑向跳動的定義和允許值附錄B

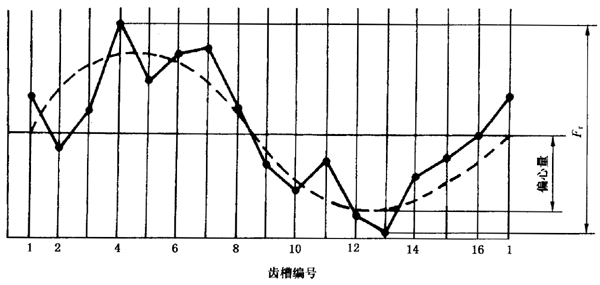

              圖B1一個齒輪(16齒)的徑向跳動
              B3 5級精度,徑向跳動公差的推薦計算式
              在公式中,使用法向模數和直徑的實際值,徑向跳動公差精度與徑向綜合公差精度相同,見6.1。
              B4參數范圍
              應用公式制表時,推薦的參數范圍如下(單位:mm):
              a)分度圓直徑,d
              5/20/50/125/280/560/1000/1600/2500/4000/8000/10000
              b)法向模數,mn
              0.5/2.0/3.5/6/10/16/25/40/70
              當用B3中的公式制表時,參數mn與d以其分段界限的幾何平均值代入。例如:如果實際模數為7mm,分段界限值為mn=6mm和mn=10mm,計算表值用代入計算。
              若采用公差表評定齒輪精度時,供需雙方應協商一致。
              B5圓整規則
              公差值是使用公式計算的值徑圓整后得出的。若計算值大于10μm時,則圓整到最接近的整數,如果小于10μm時,則圓整到最近的0.5μm或整數。
              B6有效性
              在給定的文件中,若所要求的齒輪精度為本標準的某一等級,而沒有其他規定時,則第6章和附錄中的所有要素偏差的公差均按該精度等級。然而,可按協議由供需雙方共同規定徑向跳動公差范圍。
              B7徑向跳動公差表
              附錄表格中的數值是按公式的計算值以及B3和B4的準則確定,徑向跳動公差值見表B1。
              表B1徑向跳動公差Fr
              ,
              分度圓直徑
              d/mm
              法向模數
              mn/mm
              精度等級
              0
              1
              2
              3
              4
              5
              6
              7
              8
              9
              10
              11
              12
              5≤d≤20
              0.5≤mn≤2
              1.5
              2.5
              3.0
              4.5
              6.5
              9.0
              13
              18
              25
              36
              51
              72
              102
              2<mn≤3.5
              1.5
              2.5
              3.5
              4.5
              6.5
              9.5
              13
              19
              27
              38
              53
              75
              106
              20<d≤50
              0.5≤mn≤2
              2.0
              3.0
              4.0
              5.5
              8.0
              11
              16
              23
              32
              46
              65
              92
              130
              2<mn≤3.5
              2.0
              3.0
              4.0
              6.0
              8.5
              12
              17
              24
              34
              47
              67
              95
              134
              3.5<mn≤6
              2.0
              3.0
              4.5
              6.0
              8.5
              12
              17
              25
              35
              49
              70
              99
              139
              6<mn≤10
              2.5
              3.5
              4.5
              6.5
              9.5
              13
              19
              26
              37
              52
              74
              105
              148
              50<d≤125
              0.5≤mn≤2
              2.5
              3.5
              5.0
              7.5
              10
              15
              21
              29
              42
              59
              83
              118
              167
              2<mn≤3.5
              2.5
              4.0
              5.5
              7.5
              11
              15
              21
              30
              43
              61
              86
              121
              171
              3.5<mn≤6
              3.0
              4.0
              5.5
              8.0
              11
              16
              22
              31
              44
              62
              88
              125
              176
              6<mn≤10
              3.0
              4.5
              6.0
              9.0
              12
              18
              25
              35
              50
              70
              99
              140
              198
              10<mn≤16
              3.0
              4.5
              6.0
              8.0
              12
              16
              23
              33
              46
              65
              92
              131
              185
              16<mn≤25
              3.5
              5.0
              7.0
              9.5
              14
              19
              27
              39
              55
              77
              109
              154
              218
              125<d≤280
              0.5≤mn≤2
              3.5
              5.0
              7.0
              10
              14
              20
              28
              39
              55
              78
              110
              156
              221
              2<mn≤3.5
              3.5
              5.0
              7.0
              10
              14
              20
              28
              40
              56
              80
              113
              159
              225
              3.5<mn≤6
              3.5
              5.0
              7.0
              10
              14
              20
              29
              41
              58
              82
              115
              163
              231
              6<mn≤10
              3.5
              5.5
              7.5
              11
              15
              21
              30
              42
              60
              85
              120
              169
              239
              10<mn≤16
              4.0
              5.5
              8.0
              11
              16
              22
              32
              45
              63
              89
              126
              179
              252
              16<mn≤25
              4.5
              6.0
              8.5
              12
              17
              24
              34
              48
              68
              96
              136
              193
              272
              25<mn≤40
              4.5
              6.5
              9.5
              13
              19
              27
              36
              54
              76
              107
              152
              215
              304
              280<d≤560
              0.5≤mn≤2
              4.5
              6.5
              9.0
              13
              18
              26
              36
              51
              73
              103
              146
              206
              291
              2<mn≤3.5
              4.5
              6.5
              9.0
              13
              18
              26
              37
              52
              74
              105
              148
              209
              296
              3.5<mn≤6
              4.5
              6.5
              9.5
              13
              19
              27
              38
              53
              75
              106
              150
              213
              301
              6<mn≤10
              5.0
              7.0
              9.5
              14
              19
              27
              39
              55
              77
              109
              155
              219
              310
              10<mn≤16
              5.0
              7.0
              10
              14
              20
              29
              40
              57
              81
              114
              161
              228
              323
              16<mn≤25
              5.5
              7.5
              11
              15
              21
              30
              43
              61
              86
              121
              171
              242
              343
              25<mn≤40
              6.0
              8.5
              12
              17
              23
              33
              47
              66
              94
              132
              187
              265
              374
              40<mn≤70
              7.0
              9.5
              14
              19
              27
              38
              54
              76
              108
              153
              216
              306
              432
              560<d≤1000
              0.5≤mn≤2
              6.0
              8.5
              12
              17
              23
              33
              47
              66
              94
              133
              188
              266
              376
              2<mn≤3.5
              6.0
              8.5
              12
              17
              24
              34
              48
              67
              95
              134
              190
              269
              380
              3.5<mn≤6
              6.0
              8.5
              12
              17
              24
              34
              48
              68
              96
              136
              193
              272
              385
              6<mn≤10
              6.0
              8.5
              12
              17
              25
              35
              49
              70
              98
              139
              197
              279
              394
              10<mn≤16
              6.5
              9.0
              13
              18
              25
              36
              51
              72
              102
              144
              204
              288
              407
              16<mn≤25
              6.5
              9.5
              13
              19
              27
              38
              53
              76
              107
              151
              214
              302
              427
              25<mn≤40
              7.0
              10
              14
              20
              29
              41
              57
              81
              115
              162
              229
              324
              459
              40<mn≤70
              8.0
              11
              16
              23
              32
              46
              65
              91
              129
              183
              258
              365
              517
              1000<d≤1600
              2<mn≤3.5
              7.5
              10
              15
              21
              30
              42
              59
              84
              118
              167
              236
              334
              473
              3.5<mn≤6
              7.5
              11
              15
              21
              30
              42
              60
              85
              120
              169
              239
              338
              478
              6<mn≤10
              7.5
              11
              15
              22
              30
              43
              61
              86
              122
              172
              243
              344
              487
              10<mn≤16
              8.0
              11
              16
              22
              31
              44
              63
              88
              125
              177
              250
              354
              500
              16<mn≤25
              8.0
              11
              16
              23
              33
              46
              65
              92
              130
              184
              260
              368
              520
              25<mn≤40
              8.5
              12
              17
              24
              34
              49
              69
              98
              138
              195
              276
              390
              552
              40<mn≤70
              9.5
              13
              19
              27
              38
              54
              76
              108
              152
              215
              305
              431
              609
              1600<d≤2500
              3.5<mn≤6
              9.0
              13
              18
              26
              36
              51
              73
              103
              145
              206
              291
              411
              582
              6<mn≤10
              9.0
              13
              18
              26
              37
              52
              74
              104
              148
              209
              295
              417
              590
              10<mn≤16
              9.5
              13
              19
              27
              38
              53
              75
              107
              151
              213
              302
              427
              604
              16<mn≤25
              9.5
              14
              19
              28
              39
              55
              78
              110
              156
              220
              312
              441
              624
              25<mn≤40
              10
              14
              20
              29
              41
              58
              82
              116
              164
              232
              328
              463
              655
              40<mn≤70
              11
              16
              22
              32
              45
              63
              89
              126
              178
              252
              357
              504
              713
              2500<d≤4000
              6<mn≤10
              11
              16
              23
              32
              45
              64
              90
              127
              180
              255
              360
              510
              721
              10<mn≤16
              11
              16
              23
              32
              46
              65
              92
              130
              183
              259
              367
              519
              734
              16<mn≤25
              12
              17
              24
              33
              47
              67
              94
              133
              188
              267
              377
              533
              754
              25<mn≤40
              12
              17
              25
              35
              49
              69
              98
              139
              196
              278
              393
              555
              785
              40<mn≤70
              13
              19
              26
              37
              53
              75
              105
              149
              211
              298
              422
              596
              843
              4000<d≤6000
              6<mn≤10
              14
              19
              27
              39
              55
              77
              110
              155
              219
              310
              438
              620
              876
              10<mn≤16
              14
              20
              28
              39
              56
              79
              111
              157
              222
              315
              445
              629
              890
              16<mn≤25
              14
              20
              28
              40
              57
              80
              114
              161
              227
              322
              455
              643
              910
              25<mn≤40
              15
              21
              29
              42
              59
              83
              118
              166
              235
              333
              471
              665
              941
              40<mn≤70
              16
              22
              31
              44
              62
              88
              125
              177
              250
              353
              499
              706
              999
              6000<d≤8000
              6<mn≤10
              16
              23
              32
              45
              64
              91
              128
              181
              257
              363
              513
              726
              1026
              10<mn≤16
              16
              23
              32
              46
              65
              92
              130
              184
              260
              367
              520
              735
              1039
              16<mn≤25
              17
              23
              33
              47
              66
              94
              132
              187
              265
              375
              530
              749
              1059
              25<mn≤40
              17
              24
              34
              48
              68
              96
              136
              193
              273
              386
              545
              771
              1091
              40<mn≤70
              18
              25
              36
              51
              72
              102
              144
              203
              287
              406
              574
              812
              1149
              8000<d≤10000
              6<mn≤10
              18
              26
              36
              51
              72
              102
              144
              204
              289
              408
              577
              816
              1154
              10<mn≤16
              18
              26
              36
              52
              73
              103
              146
              206
              292
              413
              584
              826
              1168
              16<mn≤25
              19
              26
              37
              52
              74
              105
              148
              210
              297
              420
              594
              840
              1188
              25<mn≤40
              19
              27
              38
              54
              76
              108
              152
              216
              305
              431
              610
              862
              1219
              40<mn≤70
              20
              28
              40
              56
              80
              113
              160
              226
              319
              451
              639
              903
              1277
