圖樣標注（GB10096-88）

詳細介紹：

發布時間：2007-6-6 9:41:28

分享到：

9圖樣標注

在齒條零件圖上應標注齒條的精度等級和齒厚極限偏差的字母代號或齒厚極限偏差值。

標注示例：

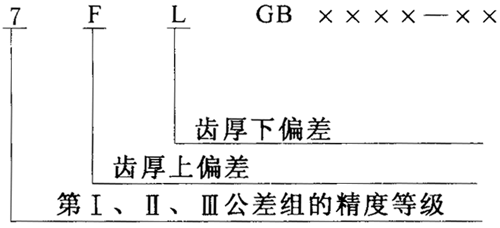

a.齒條的三個公差組精度為7級，其齒厚上偏差為F，下偏差為L：

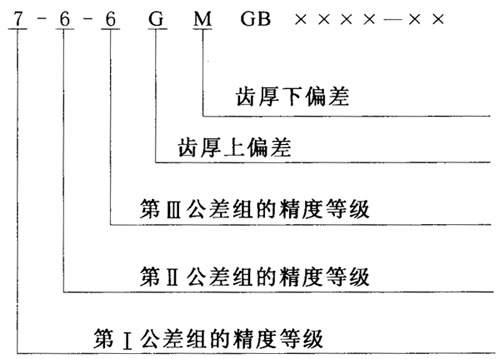

b.齒條第Ⅰ公差組精度為7級，第Ⅱ公差組精度為6級，第Ⅲ公差組精度為6級，齒厚上偏差為G，齒厚下偏差為M：

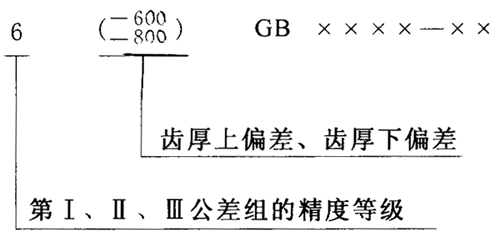

c.齒條的三個公差組精度同為6級，其齒厚上偏差為-600μm，下偏差為-800μm：

表1齒距累積公差F_P μm

精度等級	法向模數m_n mm	齒條長度，mm
精度等級	法向模數m_n mm	～32	＞32 ～50	＞50 ～80	＞80 ～160	＞160 ～315	＞315 ～630	＞630 ～1000	＞1000 ～1600	＞1600 ～2500
3	≥1～10	6	6.5	7	10	13	18	24	35	50
4	≥1～10	10	11	12	15	20	30	40	55	75
5	≥1～16	15	17	20	24	35	50	60	75	95
6	≥1～16	24	27	30	40	55	75	95	120	135
7	≥1～25	35	40	45	55	75	110	135	170	200
8	≥1～25	50	56	63	75	105	150	190	240	280
9	≥1～40	70	80	90	106	150	212	265	335	400
10	≥1～40	95	110	125	150	210	300	375	475	550
11	≥1～40	132	160	170	212	280	425	530	670	750
12	≥1～40	190	212	240	300	400	600	710	900	1000

表2徑向綜合公差F_i″值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	-	14	22	38	50	70	105	150	210	300
≥3.5～6.3	-	20	32	50	70	105	150	200	300	420
≥6.3～16	-	24	38	60	80	120	170	240	350	480
≥10～10	-	32	50	75	105	150	200	300	420	600

表3 齒槽跳動公差F_r值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	6	7	14	24	32	45	65	90	130	180
＞3.5～6.3	8	13	21	34	45	65	90	130	180	260
＞6.3～10	9	15	24	38	55	75	105	150	220	300
＞10～16	11	18	30	45	63	90	130	180	260	370
＞16～25	14	24	36	56	90	112	160	220	320	460
＞25～40	17	28	45	71	100	140	200	300	420	600

表4一齒切向綜合F_i′值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	5.5	9	14	22	32	45	63	90	125	170
＞3.5～6.3	8	12	19	30	45	63	90	125	170	240
＞6.3～10	9	14	22	36	50	70	100	140	190	265
＞10～16	12	19	30	45	63	90	125	170	240	340
＞16～25	14	22	36	56	80	112	160	220	300	425
＞25～40	20	30	45	710	95	132	190	265	360	530

表5一齒徑向綜合公差F_i″值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	-	5	8	14	19	28	40	55	80	110
＞3.5～6.3	-	7.5	12	19	26	40	55	75	110	155
＞6.3～10	-	9	14	22	30	45	60	90	125	170
＞10～16	-	12	18	28	40	55	75	110	155	210

表6齒距極限偏差±f_pt值

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	2.5	4	6	10	14	20	28	40	56	80
＞3.5～6.3	3.6	5.5	9	14	20	28	40	56	85	112
＞6.3～10	4	6	10	16	22	32	45	63	90	125
＞10～16	5.5	9	13	20	28	40	56	80	112	160
＞16～25	6	10	16	22	35	50	71	100	140	200
＞25～40	9	13	20	28	40	63	90	125	180	250

表7齒形公差f_f值

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	3	5	7.5	12	18	25	35	50	70	100
＞3.5～6.3	4.5	7	10	17	24	34	48	63	90	130
＞6.3～10	5	8	12	20	28	40	55	75	110	150
＞10～16	7	10	16	25	35	50	70	95	132	190
＞16～25	8	12	20	32	45	63	90	125	170	240
＞25～40	10	16	25	40	56	71	100	140	190	265

表8齒向公差F_β值

精度等級	法向模數m_n mm	有效齒寬，mm
精度等級	法向模數m_n mm	～40	＞40～100	＞100～160	＞160～250	＞250～400	＞400～630
3	≥1～10	4.5	6	8	10	12	14
4	≥1～10	5.5	8	10	12	14	17
5	≥1～16	7	10	12	14	18	22
6	≥1～16	9	12	16	20	24	28
7	≥1～25	11	16	20	24	28	34
8	≥1～25	18	25	32	38	45	55
9	≥1～40	28	40	50	60	75	90
10	≥1～40	45	65	80	105	120	140
11	≥1～40	71	100	125	160	190	220
12	≥1～40	112	160	200	240	300	360

表9接觸斑點

接觸斑點	精度等級
接觸斑點	3	4	5	6	7	8	9
按高度不小于	65	60	55	50	45	30	20
按長度不小于	95	90	80	70	60	40	25

表10

X方向軸線平行度公差f_x=F_β	對F_β見表8
Y方向軸線垂直度公差f_y=1/2F_β

表11安裝距極限偏差±f_a

第Ⅱ公差組精度等級			3～4	5～6	7～8	9～10	11～12
f_a			1/2IT6	1/2IT7	1/2IT8	1/2IT9	1/2IT11
齒條副安裝距	大于	到	1/2IT6	1/2IT7	1/2IT8	1/2IT9	1/2IT11
	18	30	6.5	10.5	16.5	26	65
	30	50	8	12.5	19.5	31	80
	50	80	9.5	15	23	37	90
	80	120	11	17.5	27	43.5	110
	120	180	12.5	20	31.5	50	125
	180	250	14.5	23	36	57.5	145
	250	315	16	26	40.5	65	160
	315	400	18	28.5	44.5	70	180
	400	500	20	31.5	48.5	77.5	200
	500	630	22	35	55	87	220
	630	800	25	40	62	100	250
	800	1000	28	45	70	115	280
	1000	1250	33	52	82	130	330
	1250	1600	39	62	97	155	390
	1600	2000	45	75	115	185	460

表12齒厚極限偏差

C=+1f_pt	G=-6 f_pt	L=-16 f_pt	R-=-40 f_pt
D=0	H=-8 f_pt	M=-20 f_pt	S=-50 f_pt
E=-2 f_pt	J=-10 f_pt	N=-25 f_pt
F=-4 f_pt	K=-12 f_pt	P=-32 f_pt

附加說明：

本標準由中華人民共和國機械電子工業部提出。

本標準由鄭州機械研究所歸口。

本標準由鄭州機械研究所負責起草。

本標準主要起草人仇天任、吳昭同、陳伏生、張民安、孫洪娟、蔣承蔚。
