附錄A
齒輪公差關系式與計算式
（補充件）
A1切向綜合公差Fi′、一齒切向綜合公差Fi′、螺旋線波度公差ffβ、軸向齒距極限偏差±FPK、一個軸向齒距偏差fpx、中心距極限偏差fa分別按下列計算式計算：
Fi′=Fp+fβ……………………（A1）
fi′=0.6(fpt+fβ)……………………（A2）
ffβ=Fi′cosβ……………………（A3）
FPK=Fβ………………………（A4）
fpx=fβ……………………（A5）
fa=0.5（IT6，IT7，IT8）………………（A6）
式中：β——分度圓螺旋角。
A2公法線長度極限偏差EW、齒厚極限偏差ES分別按下式計算：
EWs=-2sinα-（-Eh）……………………（A7）
EWi=-2sinα-（+Eh）……………………（A8）
TW= EWs- EWi…………………………（A9）
Ess=-2tanα(-Eh)………………（A10）
Esi=-2tanα(+Eh)……………………（A11）
Tss= Ess- Esi……………………（A12）
式中：α——壓力角。
A3齒輪副的切向綜合公差Fic′等于兩齒輪的切向綜合公差Fi′之各。當兩齒輪的齒數比為不大于3的整數且采用選配時，Fi′可比計算值壓縮25%或更多。
齒輪副的一齒切向綜合公差Fic′等于兩輪的一齒切向綜合公差fi′之和。
A4 極限偏差及公差與齒輪幾何關系式見表A1

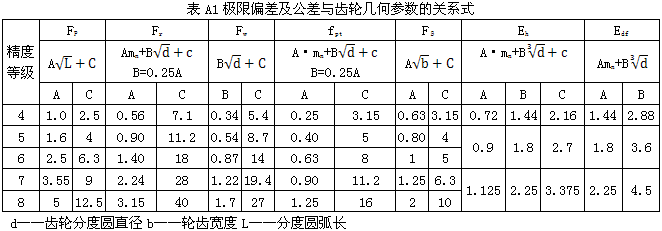

表A1極限偏差及公差與齒輪幾何參數的關系式
d——齒輪分度圓直徑b——輪齒寬度L——分度圓弧長
附錄B
齒坯公差
（補充件）
B1齒坯公差按表B1規定
表B1齒坯公差
|
齒輪精度等級1） |
4 |
5 |
6 |
7 |
8 |
|
孔 |
尺寸公差
形狀公差 |
IT4 |
IT5 |
IT6 |
IT7 |
|
軸 |
尺寸公差
形狀公差 |
IT4 |
IT5 |
IT6 |
|
頂圓直徑2） |
IT6 |
IT7 |
注：1）當三個公差組成的精度等級不同時按最高的精度等級確定公差值。
2）當頂圓不作測量齒深和齒厚的基準時，尺寸公差按IT11給定，但不大于0.1mn.
表B2齒輪基準面的徑向圓跳動公差
|
分度圓直徑，mm |
精度等級 |
|
大于 |
到 |
4 |
5，6 |
7，8 |
|
- |
125 |
7 |
11 |
18 |
|
125 |
400 |
9 |
14 |
22 |
|
400 |
800 |
12 |
20 |
32 |
|
800 |
1600 |
18 |
28 |
45 |
|
1600 |
2500 |
25 |
40 |
63 |
|
2500 |
4000 |
40 |
63 |
100 |
表B3齒輪基準面的端面圓跳動公差
|
分度圓直徑，mm |
精度等級 |
|
大于 |
到 |
4 |
5，6 |
7，8 |
|
- |
125 |
2.8 |
7 |
11 |
|
125 |
400 |
3.6 |
9 |
14 |
|
400 |
800 |
5 |
12 |
20 |
|
800 |
1600 |
7 |
18 |
28 |
|
1600 |
2500 |
10 |
25 |
40 |
|
2500 |
4000 |
16 |
40 |
63 |
附加說明：
本標準由中華人民共和國機械工業部提出。
本標準由全國齒輪標準化技術委員會歸口。
本標準由機械工業部鄭州機械研究所負責起草。
本標準起草人員陳淵、李長春、張廷健、劉世軍、張一實、徐永年。
自本標準實施之日起，原JB4021-85《圓弧圓柱齒輪精度》作廢。
