LX型彈性柱銷聯軸器
GB5014-2003
代替GB5014-85原稱HL
本聯軸器適用于各種同軸線的傳動系統，利用尼龍棒橫斷面剪切強度傳遞轉矩，傳遞轉矩為160～160000N·m，工作溫度為-20～80℃，結構簡單，維修方便，具有緩沖減震性能和一定的軸向便宜補償能力。

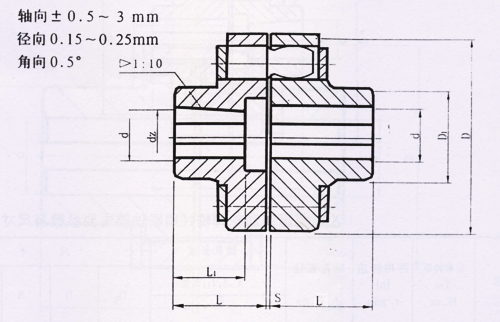

許用補償量
LX型彈性柱銷聯軸器主要參數與尺寸
|
型號 |
公稱轉矩Tn
N.m |
許用轉速[n]
r/min |
軸孔直徑
d.dz |
軸孔長度 |
尺寸 |
重量
kg |
|
Y，J，J1，Z型 |
D |
D1 |
S |
|
L1 L |
|
LX1 |
250 |
8500 |
12～24 |
27～52 |
90 |
40 |
2.5 |
2 |
|
LX2 |
560 |
6300 |
20～35 |
38～82 |
120 |
55 |
2.5 |
5 |
|
LX3 |
1250 |
4750 |
30～48 |
60～112 |
160 |
75 |
2.5 |
8 |
|
LX4 |
2500 |
3870 |
40～63 |
84～142 |
195 |
100 |
3 |
22 |
|
LX5 |
3150 |
3450 |
50～75 |
84～142 |
220 |
120 |
3 |
30 |
|
LX6 |
6300 |
2720 |
60～85 |
107～172 |
280 |
140 |
4 |
53 |
|
LX7 |
11200 |
2360 |
70～110 |
107～212 |
320 |
170 |
4 |
98 |
|
LX8 |
16000 |
2120 |
80～125 |
132～212 |
360 |
200 |
5 |
119 |
|
LX9 |
22400 |
1850 |
100～140 |
167～252 |
410 |
230 |
5 |
197 |
|
LX10 |
35500 |
1600 |
110～180 |
167～302 |
480 |
280 |
6 |
322 |
|
LX11 |
50000 |
1400 |
130～220 |
202～352 |
540 |
340 |
6 |
520 |
|
LX12 |
80000 |
1220 |
160～260 |
242～410 |
630 |
400 |
7 |
714 |
|
LX13 |
125000 |
1080 |
190～300 |
282～470 |
710 |
465 |
8 |
1057 |
|
LX14 |
180000 |
950 |
240～340 |
330～450 |
800 |
530 |
8 |
1956 |
注：LX12、LX13、LX14使用Z型孔時要核對沉孔是否允許。
