| 申請?zhí)枺?/TD>
| 200510097355 |
申請日： |
2005/12/31 |
| 公開日： |
2007/07/04 |
公告日： |
|
| 公開號： |
1991210 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
減速機 |
| 國際分類號： |
F16H 37/12 |
| 范疇分類號： |
27D |
| 發明人： |
曹沛紅 |
| 申請人： |
曹沛紅 |
| 申請人地址： |
江蘇省啟東市匯龍鎮南苑三村3號301室 |
| 郵編： |
226200 |
| 文摘： |
| 本發明公開一種減速機，輸入軸是偏心軸，在偏心軸的中間外圓上設置外套，每個外套上分別連接能與滾輪邊緣上的滾子輪嚙合的鉤齒板的左、右連桿位于殼體兩側，滾輪固定在輸出軸上，輸入軸帶動偏心輪旋轉當左側連桿上的鉤齒板與滾輪邊緣上的滾子輪嚙合時，偏心輪帶動左側連桿及鉤齒板上的鏈齒不斷拉動滾輪邊緣的滾子輪向左旋轉，通過換向裝置使左側連桿上的鉤齒板與滾子輪脫開，右側連桿上的鉤齒板與滾輪邊緣的滾子輪嚙，使?jié)L輪右側連桿帶動鉤齒板上的鏈齒拉動滾輪不斷向左旋轉，該種減速機具有傳動比大，輸出扭矩大，運行過程中可換向，廣泛應用于石油、建筑等機械工業設備上。 |
| 主權利要求： |

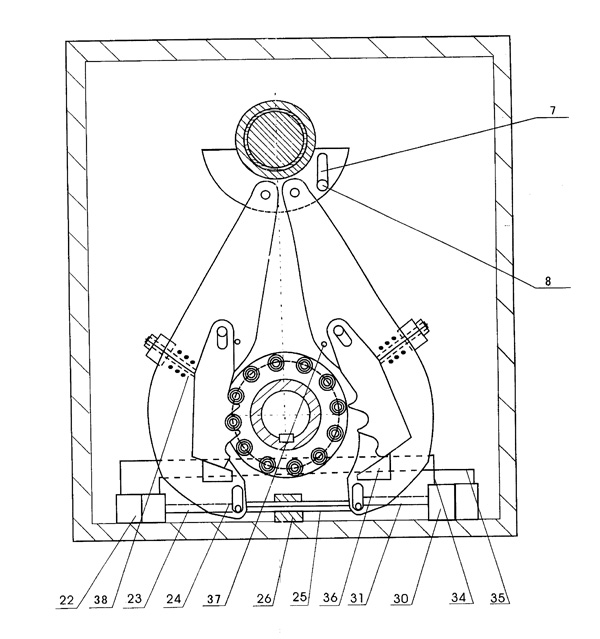

| 一種減速機，其特征是輸入軸是偏心軸（２），偏心軸（２）中間偏心外圓上設置３－１２個外套（３２），每個外套（３２）上分別連接連桿（２７）位于殼體（１）內一側，每個連桿（２７）連接能與滾輪（１３）邊緣上的滾子輪（１０）嚙合的鉤齒板（１６）；在工作時至少有１個鉤齒板（１６）和對應滾輪（１３）邊緣上的滾子輪（１０）嚙合，每個滾輪（１３）邊緣上裝有５－８０個滾子輪（１０），上述所述的連桿（２７）上裝有與滾輪（１３）邊緣上的滾子輪（１０）嚙合的鉤齒板（１６）與對應的３－１２個滾輪（１３）分別固定在輸出軸（１２）上，且兩個相鄰滾輪邊緣上的滾子輪（１０）在橫向排列上相位差是一個等值弧度，在連桿（２７）上設置有定位槽（２４），固定銷（２１）設置在連桿（２７）定位槽（２４）內位于殼體（１）內，鉤齒板（１６）背面設置有彈性復位裝置。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
