| 申請號： |
200510096768 |
申請日： |
2005/09/01 |
| 公開日： |
2006/10/04 |
公告日： |
|
| 公開號： |
1840939 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
減速機 |
| 國際分類號： |
F16H 37/16 |
| 范疇分類號： |
27D |
| 發明人： |
陸愛平 |
| 申請人： |
陸愛平 |
| 申請人地址： |
江蘇省啟東市匯龍鎮南苑三村3號301室 |
| 郵編： |
226200 |
| 文摘： |
| 本發明公開一種一級減速傳動裝置，由多個偏心輪的內孔固定在輸入上，每個偏心輪外圓上設置外套，每個外套上分別連接能與滾輪邊緣上的滾子輪嚙合的鉤齒板的左、右連桿位于殼體兩側，滾輪固定在輸出軸上，輸入軸帶動偏心輪旋轉當左側連桿上的鉤齒板與滾輪邊緣上的滾子輪嚙合時，偏心輪帶動左側連桿及鉤齒板上的鏈齒不斷拉動滾輪邊緣的滾子輪向左旋轉，通過換向裝置使左側連桿上的鉤齒板與滾子輪脫開，右側連桿上的鉤齒板與滾輪邊緣的滾子輪嚙，使滾輪右側連桿帶動鉤齒板上的鏈齒拉動滾輪不斷向左旋轉，利用這樣的一級減速傳動裝置組成的減速機具有傳動比大，輸出鈕矩大，運行過程中可換向，可應用于石油、建筑等機械工業設備上。 |
| 主權利要求： |

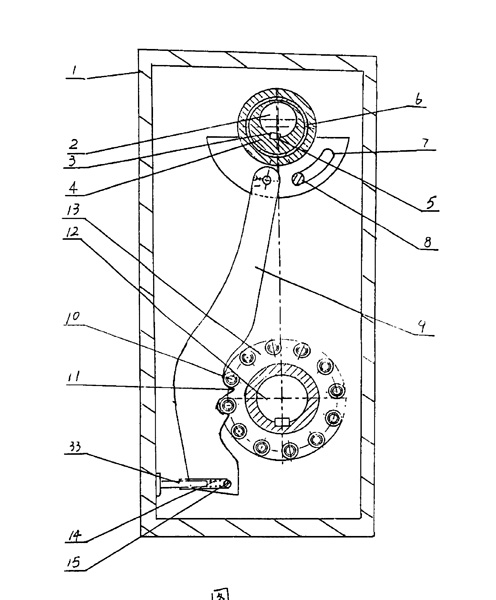

| 一種減速機，包括輸入軸、主動輪、被動輪、輸出軸、殼體，其特征是上述所述的主動輪是有３至１０個偏心輪（４）組成，每個偏心輪（４）內孔固定在所述的輸入軸（２）上，每個偏心輪（４）外園上設置外套（３２），每個外套（３２）上分別連接連桿（２７）位于殼體（１）內一側，每個連桿（２７）連接能與滾輪（１３）邊緣上的滾子輪（１０）嚙合的鉤齒板（１６）；在工作時至少有１個鉤齒板（１６）和滾輪（１３）邊緣上的滾子輪（１０）嚙合，上述所述的被動輪是邊緣上裝有滾子輪（１０）的滾輪（１３）固定上輸出軸（１２）上，滾輪（１３）邊緣上滾子輪（１０）的軸向排數大于或等于鉤齒板（１６）數，在連桿（２７）上設置有定位槽（２４），固定銷（２１）設置在連桿（２７）定位槽（２４）內位于殼體（１）內，或者每個連桿（２７）上設有能與滾輪（１３）邊緣上的滾子輪（１０）嚙合的鏈齒（１１），在工作時至少有１個鏈齒（１１）和滾輪（１３）邊緣上的滾子輪（１０）嚙合，鉤齒板（１６）背面設置有彈性復位裝置。 |
| 優先權項： |
| CN 2005-4-2 2005100386991 |
| PCT 項 |
|
| 法律狀態：[免責聲明] |
