| 申請?zhí)枺?/TD>
| 200420038439 |
申請日： |
2004/02/20 |
| 公開號： |
|
公告號： |
2677700 |
| 授權日： |
2005-2-9 |
授權公告日： |
2005-2-9 |
| 專利類別： |
新型 |
國別省市代碼： |
88[中國|濟南] |
| 代理機構代碼： |
37105 |
代理人： |
馬祥明 |
| 發明名稱： |
雙軸四減速減速機 |
| 國際分類號： |
F16H 3/08;F16H 3/093 |
| 范疇分類號： |
27D |
| 發明人： |
歐陽光順 |
| 申請人： |
歐陽光順 |
| 申請人地址： |
山東省濟南市濟陽縣崔寨鎮駐地濟南順玉機械有限公司 |
| 郵編： |
251401 |
| 文摘： |
| 本實用新型公開了一種雙軸四減速減速機屬于一種機械傳動裝置，特別是減速裝置。它包括外殼體、外殼蓋、輸入軸、輸出軸、齒輪，其結構為，外殼體上裝有平行的一軸、二軸、動力輸出軸，一軸上裝有可自由轉動的一軸齒輪組甲和一軸齒輪組乙、二軸上裝有可自由轉動的二軸齒輪組甲和二軸齒輪組乙、動力輸出軸上固定著輸出軸齒輪，外殼蓋上固定著輸入軸軸承座，輸入軸上固定著輸入軸齒輪。各齒輪組分別由大直徑齒數多的齒輪和小直徑齒數少的齒輪組成。本實用新型提供的減速機僅用兩根軸就實現四級變速整個設備體積小，變速比大，可以達到５００∶１或更高。適用于塑料大棚卷簾機等需要低轉速的設備使用。 |
| 主權利要求： |

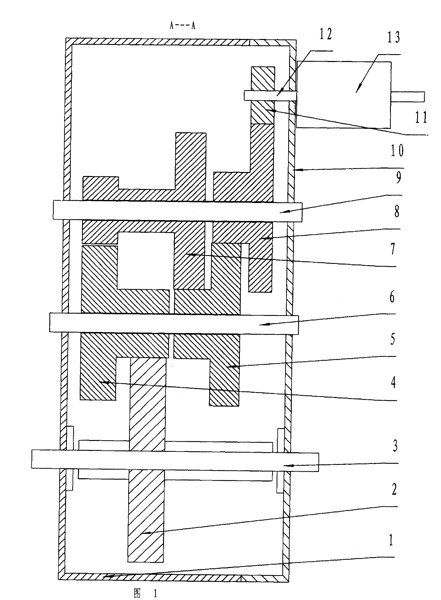

| 一種雙軸四減速減速機，包括外殼體、外殼蓋、輸入軸、輸出軸、齒輪，其特征在于：外殼體上裝有平行的一軸、二軸、動力輸出軸，一軸上裝有一軸齒輪組甲和一軸齒輪組乙、兩組中至少有一組可以繞軸自由轉動，二軸上裝有二軸齒輪組甲和二軸齒輪組乙、兩組中至少有一組可以繞軸自由轉動，動力輸出軸上固定著輸出軸齒輪，外殼蓋上固定著輸入軸軸承座，輸入軸上固定著輸入軸齒輪，各齒輪組分別由大直徑齒數多的齒輪和小直徑齒數少的齒輪組成，輸入軸齒輪與一軸齒輪組甲的大直徑齒輪嚙合，一軸齒輪組甲的小直徑齒輪與二軸齒輪組甲的大直徑齒輪嚙合，二軸齒輪組甲的小直徑齒輪與一軸齒輪組乙的大直徑齒輪嚙合，一軸齒輪組乙的小直徑齒輪與二軸齒輪組乙的大直徑齒輪嚙合，二軸齒輪組乙的小直徑齒輪與輸出軸齒輪嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-4-18;因費用終止日 |
