| 申請?zhí)枺?/TD>
| 02239537 |
申請日： |
2002/06/23 |
| 公開號： |
|
公告號： |
2604568 |
| 授權日： |
2004-2-25 |
授權公告日： |
2004-2-25 |
| 專利類別： |
新型 |
國別省市代碼： |
61[中國|陜西] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
蠕動減速機 |
| 國際分類號： |
F16H 1/24 |
| 范疇分類號： |
|
| 發明人： |
左志杰 |
| 申請人： |
左志杰 |
| 申請人地址： |
陜西省咸陽市聯盟一路3號西北醫療器械廠9樓208室 |
| 郵編： |
712000 |
| 文摘： |
| 本實用新型涉及一種蠕動減速機。特別是一種在外蠕動輪各個半弧齒凹中置入圓形滾動媒體，當偏心軸套轉動一圈時驅動內蠕動輪沿著繞軸體搖擺一周，各個弧齒產生徑向位移變化，擠壓媒體使內蠕動輪以各個繞軸體為支點，形成多個杠桿副，沿切向擠壓媒體，使外蠕動輪旋轉一個齒距，組成一齒差行星傳動的蠕動減速機。具有設計靈活簡便又有規律性，制作容易、成本低廉、運行可靠、噪音小、抗沖擊、輸入輸出軸線同心、轉向一致、體積小巧、無自鎖、傳動精度高，壽命長維修方便之優點。可廣泛應用到自動控制、航天、航空、儀器儀表、交通運輸、冶金、農業機具等機械傳動的減速系統中。 |
| 主權利要求： |

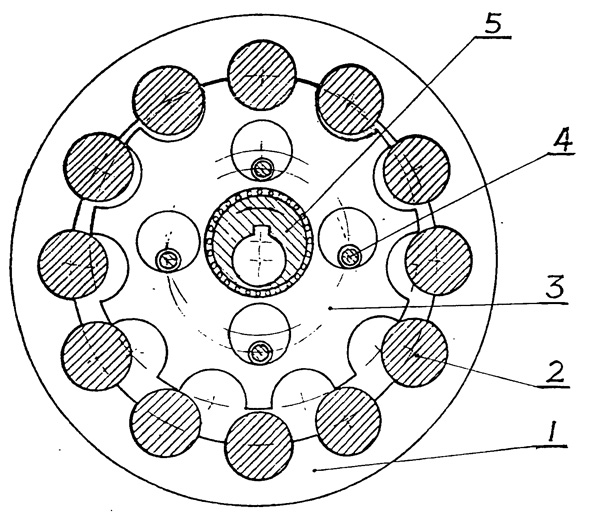

| 一種蠕動減速機其特征是：在外蠕動輪（１）內環均布的半圓弧齒凹中置入圓形滾動媒體（２）使外蠕動輪（１）組成半圓弧齒形的內齒圈，內蠕動輪（３）外周加工成均布的半圓弧齒形，齒數比外蠕動輪（１）少一個齒，齒距完全相等，與偏心軸套（５）組成一齒差行星傳動機構，繞軸體（４），限定內蠕動輪（３）只能沿繞軸體（４）作定向搖擺運動，偏心軸套（５）旋轉一圈，內蠕動輪（３）搖擺一周，驅動外蠕動輪（１）旋轉一個齒距。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
