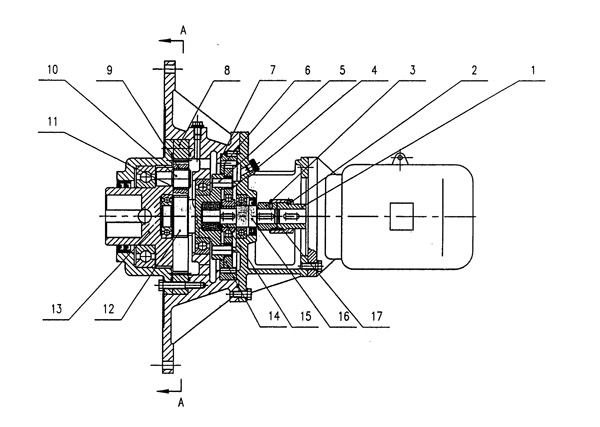

| 一種螺旋撈渣機專用減速機，采用Ｋ－Ｈ－Ｖ一齒差行星傳動和ＮＧＷ型行星傳動相結合的兩級傳動結構；齒差行星傳動結構由輸入軸、偏心軸承組成輸入部分，擺線輪和針輪組成擺線針齒內嚙合行星傳動，由針齒殼及均布在針齒殼上的一組針齒銷構成的針輪組成減速部分，由齒輪軸及均布在齒輪軸圓盤端面上的一組銷軸和銷套組成輸出部分，可實現傳遞運動獲得較低輸出轉速；ＮＧＷ型行星傳動結構，由內齒圈、齒輪軸、公用行星齒輪以及輸出軸組成，其輸入軸為Ｋ－Ｈ－Ｖ一齒差行星傳動結構的輸出軸，即齒輪軸；齒輪軸帶動行星齒輪轉動，行星齒輪和內齒圈相嚙合，內齒圈不動，行星齒輪自轉并公轉，帶動輸出軸轉動；安裝在輸入軸的保險裝置采用剪斷銷式結構，簡單可靠，更換方便。 |
