| 申請?zhí)枺?/TD>
| 01219015 |
申請日： |
2001/04/10 |
| 公開號： |
|
公告號： |
2475656 |
| 授權日： |
|
授權公告日： |
2002-2-6 |
| 專利類別： |
新型 |
國別省市代碼： |
71[中國|臺灣] |
| 代理機構代碼： |
72002 |
代理人： |
李樹明 |
| 發明名稱： |
輕便型電動車減速機 |
| 國際分類號： |
B62M 11/00 |
| 范疇分類號： |
32B |
| 發明人： |
劉虣虣;吳孟琪;陳淳和 |
| 申請人： |
財團法人自行車工業研究發展中心 |
| 申請人地址： |
中國臺灣 |
| 郵編： |
|
| 文摘： |

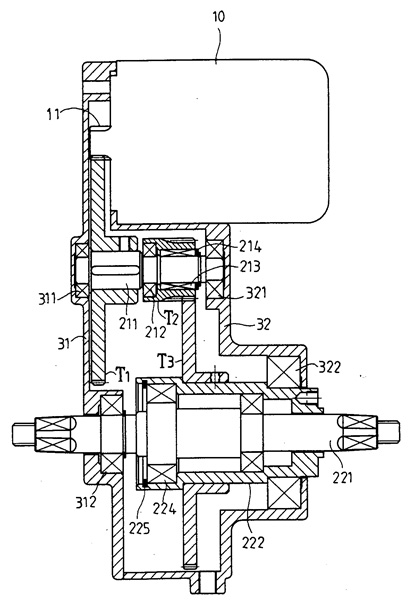

| 一種輕便型電動車減速機，是由馬達、減速齒輪組及減速機殼體組成。該減速機殼體由左、右殼體螺固形成一容置空間，減速齒輪組樞設其中。減速齒輪組包括兩組，第一齒輪組的傳動軸左側套固一大正齒輪Ｔ１與馬達驅動軸的驅動齒輪嚙合；右側套固一具單向離合器的小正齒輪Ｔ２。第二齒輪組具有輸出軸，其上套固一具單向離合器的外軸套，外軸套上套固一正齒輪Ｔ３與小正齒輪Ｔ２相嚙合。本實用新型的優點是簡化構件配置，更為輕便實用。 |
| 主權利要求： |
| 一種輕便型電動車減速機，其包括：一電動馬達、一減速齒輪組、一減速機殼體，其特征在于： 該電動馬達，其設有一具驅動齒輪的驅動軸； 該減速齒輪組，設在該減速機殼體內，其包括第一齒輪組及第二齒輪組，該第一齒輪組設有一傳動軸、一組固設在傳動軸上的大、小正齒輪，該大正齒輪Ｔ１套設于傳動軸左側，且與上述電動馬達的驅動齒輪相嚙合，而小正齒輪Ｔ２內左側則套置有一軸承，右側套置有一單向離合器，且套固于傳動軸右側外部；而第二齒輪組則具有一輸出軸、一外軸套及正齒輪Ｔ３，該外軸套具有階梯狀軸孔，其軸孔右側嵌置有一軸承，左側嵌置有一單向離合器，外軸套內部與輸出軸相互套摯，輸出軸兩端凸伸于外軸套外，外軸套的外部套設該正齒輪Ｔ３，該正齒輪Ｔ３與小正齒輪Ｔ２相嚙合； 該減速機殼體，其包括相互螺固結合的一左殼體及一右殼體，該左、右殼體的頂部各嵌設有一軸承，上述傳動軸的兩端軸設樞接于該軸承內，而底部各設有一貫穿軸孔并嵌設一軸承，輸出軸兩端軸設樞接于該軸承內并穿出該貫穿軸孔，且于右殼體頂端設有一撐托電動馬達本體的弧形凹緣，該電動馬達輸出端側與左殼體螺設固定。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
