| 申請?zhí)枺?/TD>
| 200320111939 |
申請日： |
2003/10/13 |
| 公開號： |
|
公告號： |
2649870 |
| 授權日： |
2004-10-20 |
授權公告日： |
2004-10-20 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
王淦緒 |
| 發明名稱： |
用于風力發電的偏航減速機 |
| 國際分類號： |
F03D 11/00;F16H 1/28 |
| 范疇分類號： |
|
| 發明人： |
鄧浩;歸鵬 |
| 申請人： |
天津減速機股份有限公司 |
| 申請人地址： |
天津市河?xùn)|區程林莊路8號 |
| 郵編： |
300160 |
| 文摘： |
| 本實用新型涉及一種用于風力發電的偏航減速機。其結構是：輸入端的制動電動機直連一臺減速比范圍大的擺線針輪減速機與輸出端采用抗沖擊力強的兩級行星齒輪減速機構，實現兩者優點的巧妙結合，使這種新型的偏航減速機，不僅具有結構簡單、承載能力強的特點，而且還具有減速比范圍大，變速靈活及抗沖擊力強的優點。該新型偏航減速機的輸出齒輪與風力發電機的控制齒輪嚙合聯結，用以實現調控風力發電機槳葉的方向和角度，確保風力發電機在風力大小、方向復雜多變的條件下，仍能穩定運轉發電。 |
| 主權利要求： |

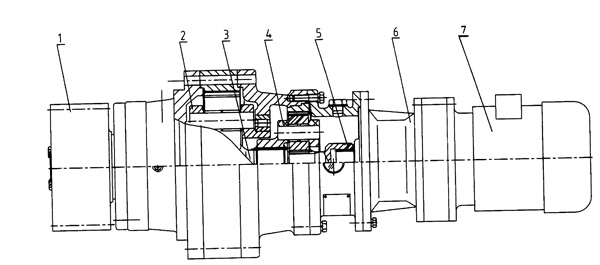

| 一種用于風力發電的偏航減速機，它主要由制動電動機、擺線針輪減速機、高速端太陽輪、高速端行星減速機構、低速端太陽輪、低速端行星減速機構、輸出齒輪、花鍵、平鍵、軸承、銷釘和螺釘?shù)染o固件所組成，其特征是：制動電動機（７）通過螺釘、平鍵固連一臺擺線針輪減速機（６），該擺線針輪減速機（６）的輸出軸通過花鍵聯結高速端太陽輪（５），此高速端太陽輪（５）嚙合高速端行星減速機構（４），該高速端行星減速機構（４）的輸出軸通過花鍵聯結低速端太陽輪（３），其低速端太陽輪（３）嚙合低速端行星減速機構（２），此低速端行星減速機構（２）的輸出軸通過花鍵聯結輸出齒輪（１）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
