| 申請?zhí)枺?/TD>
| 96222797 |
申請日： |
1996/09/03 |
| 公開號： |
|
公告號： |
2267355 |
| 授權日： |
|
授權公告日： |
1997-11-12 |
| 專利類別： |
新型 |
國別省市代碼： |
15[中國|內蒙] |
| 代理機構代碼： |
11005 |
代理人： |
王淑梅 |
| 發明名稱： |
特短型無級調速減速機 |
| 國際分類號： |
F16H 49/00 |
| 范疇分類號： |
27D |
| 發明人： |
楊天博 |
| 申請人： |
楊天博 |
| 申請人地址： |
內蒙古自治區呼和浩特市呼倫南路4號院10號樓2單元6號 |
| 郵編： |
010020 |
| 文摘： |
| 本實用新型涉及一種可調速的減速傳動機械，該機由軸向尺寸特短的錐面鋼球無級調速機構和減速機構組成，不但可以進行無級調速而且速比和輸出扭矩都相對較大，結構簡單、加工容易、成本低，可用于安裝位置有限制的場合，特別適合于設計制造微型調速減速機。 |
| 主權利要求： |

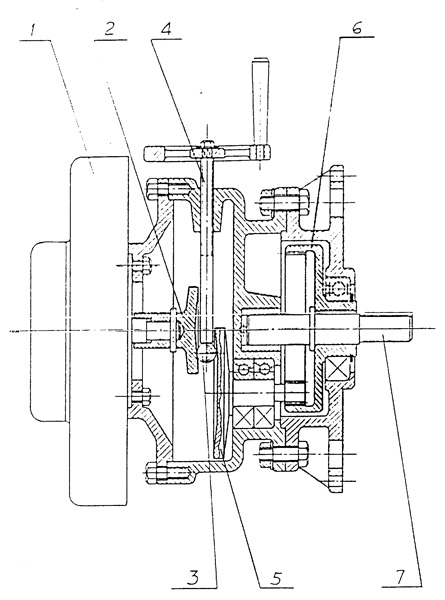

| 一種特短型無級調速減速機，由電機、調速機構和減速機構組成，其特征在于，調速機構是一種軸向尺寸特短的錐面鋼球無機調速機構，該調速機構由輸入圓盤（２）、鋼球（３）、調節鋼球位置的調節桿（４）和帶圓盤的中間軸（５）組成，輸入圓盤（２）和中間軸（５）上的圓盤與鋼球（３）的結合面均制成具有相同錐度的圓錐面。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2001-10-24;因費用終止日 |
