| 申請?zhí)枺?/TD>
| 200610097570 |
申請日： |
2006/11/07 |
| 公開日： |
2007/04/18 |
公告日： |
|
| 公開號： |
1948785 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
33211 |
代理人： |
李友福 |
| 發明名稱： |
整傳動比齒輪減速機 |
| 國際分類號： |
F16H 1/20;F16H 1/24 |
| 范疇分類號： |
27D |
| 發明人： |
戴元海;梅應春 |
| 申請人： |
浙江海峰制鞋設備有限公司 |
| 申請人地址： |
浙江省溫州市炬光園炬誠路1號 |
| 郵編： |
325029 |
| 文摘： |

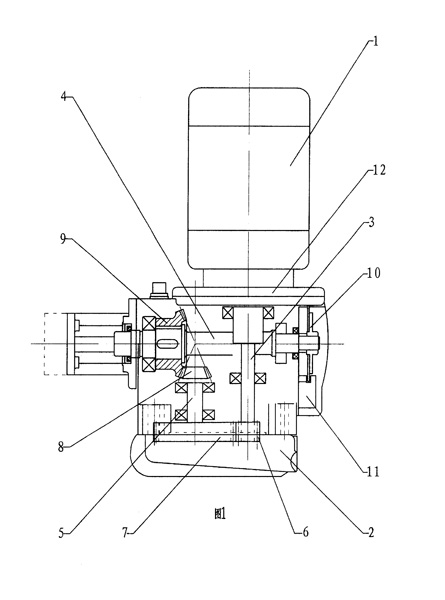

| 本發明涉及一種齒輪減速機，特別是具有整減速比的齒輪減速機。包括電機（１）、機座（２）、輸入軸（３）、輸出軸（４）和齒輪傳動機構，其特征在于還設有中間軸（５），輸入軸（３）與輸出軸（４）相互垂直設置，中間軸（５）與輸入軸（３）相互平行設置，中間軸（５）一端與輸入軸（３）之間設有主動齒輪（６）和被動齒輪（７）傳動連接，中間軸（５）另一端與輸出軸（４）之間設有主動錐齒輪（８）和從動錐齒輪（９）傳動連接，主動齒輪（６）和被動齒輪（７）及主動錐齒輪（８）和從動錐齒輪（９）之間的傳動比的乘積為整數。本發明與現有同類減速器相比，具有結構簡單、體積小、整減速比、能實時測速、經久耐用等優點。 |
| 主權利要求： |
| 整傳動比齒輪減速機，包括電機（１）、機座（２）、輸入軸（３）、輸出軸（４）和齒輪傳動機構，其特征在于還設有中間軸（５），輸入軸（３）與輸出軸（４）相互垂直設置，中間軸（５）與輸入軸（３）相互平行設置，中間軸（５）一端與輸入軸（３）之間設有主動齒輪（６）和被動齒輪（７）傳動連接，中間軸（５）另一端與輸出軸（４）之間設有主動錐齒輪（８）和從動錐齒輪（９）傳動連接，主動齒輪（６）和被動齒輪（７）及主動錐齒輪（８）和從動錐齒輪（９）之間的傳動比的乘積為整數。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
