| 申請?zhí)枺?/TD>
| 200710068194 |
申請日： |
2007/04/24 |
| 公開日： |
2007/10/03 |
公告日： |
|
| 公開號： |
101046242 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
33207 |
代理人： |
張莉華 |
| 發明名稱： |
封閉式行星齒輪減速器 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
丁開仙;俞渭江 |
| 申請人： |
丁開仙 |
| 申請人地址： |
浙江省慈溪市長河鎮大牌頭路7號慈溪市方園齒輪廠 |
| 郵編： |
315326 |
| 文摘： |
| 一種封閉式行星齒輪減速器，由輸入軸上的太陽輪將連接有行星軸、行星架并與各級太陽輪嚙合的行星齒輪連接成整體，各級行星齒輪與齒圈嚙合組成多級行星減速機構構成，所述齒圈為輸出軸，所述三級行星架安裝在帶軸承的軸套和軸承座上，軸承座固定在齒圈上，所述一、二級行星架上還設有一、二級中心輪與二、三級太陽輪連接，輸入軸上連接有一、二、三級太陽輪和軸承。直接以作為機殼的齒圈作輸出軸，其直徑大工作平穩、承載力大、使用安全，抗沖擊和抗振動的能力強。一、二級行星架上的一、二級中心輪直接與太陽輪上的短齒連接，結構緊湊、體積小，傳動中行星架、太陽輪浮動自找中心磨損小、噪聲低，傳動效率高達到０．９２～０．９６。 |
| 主權利要求： |

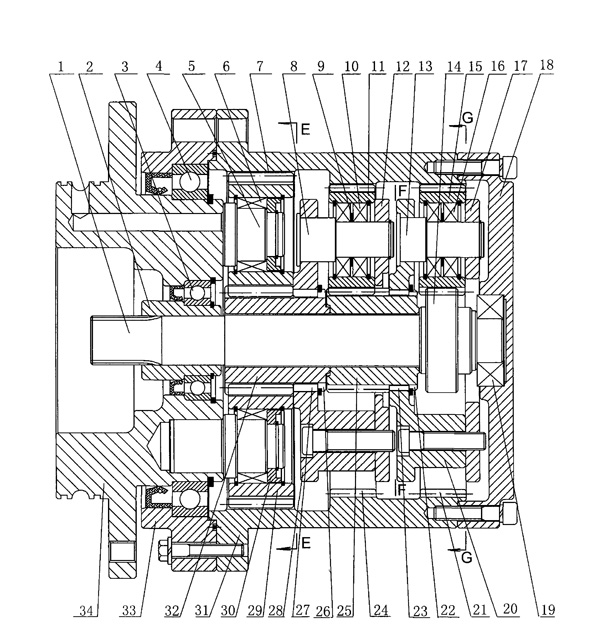

| 一種封閉式行星齒輪減速器，由輸入軸上的太陽輪將連接有行星軸、行星架并與各級太陽輪嚙合的行星齒輪連接成整體，各級行星齒輪與齒圈嚙合組成多級行星減速機構所構成，其特征在于所述的齒圈（３１）為輸出軸，所述的三級行星架（３４）安裝在帶軸承（３）的軸套（２）和帶軸承（４）的軸承座（３３）上，軸承座（３３）固定在齒圈（３１）上，所述的一、二級行星架（２０）、（２８）上還設有一、二級中心輪（２３）、（２７）與二、三級太陽輪（２５）、（３２）連接，輸入軸（１）上連接有一、二、三級太陽輪（１４）、（２５）、（３２）和軸承（１９）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
