| 申請號： |
200710041073 |
申請日： |
2007/05/23 |
| 公開日： |
2007/10/24 |
公告日： |
|
| 公開號： |
101059161 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
31001 |
代理人： |
翁若瑩 |
| 發明名稱： |
抽油機專用組合減速機 |
| 國際分類號： |
F16H 1/28;F16H 1/06;F16H 57/04;F04B 47/02 |
| 范疇分類號： |
27D |
| 發明人： |
李國亮;喬華山;杜德意 |
| 申請人： |
上海減速機械廠有限公司 |
| 申請人地址： |
上海市長壽路19號 |
| 郵編： |
200060 |
| 文摘： |
| 本發明涉及一種抽油機專用組合減速機，其特征在于，由輸出軸部件、大齒輪、小齒輪、擺線輸出裝置、卸荷輸入部件、擺線傳動裝置和機體組成，輸出軸部件設于機體內一側，大齒輪設于輸出軸部件上，擺線輸出裝置設于機體內另一側，與輸出軸部件平行，小齒輪設于擺線輸出裝置上，與大齒輪嚙合，卸荷輸入部件通過擺線傳動裝置與擺線輸出裝置連接。本發明的優點是傳動比可達３００，沖次可低至０．５次／ｍｉｎ，更適應稠油井等特殊井的開采要求，可采用油脂潤滑，減速機不漏油，無需維護，適于野外作業。 |
| 主權利要求： |

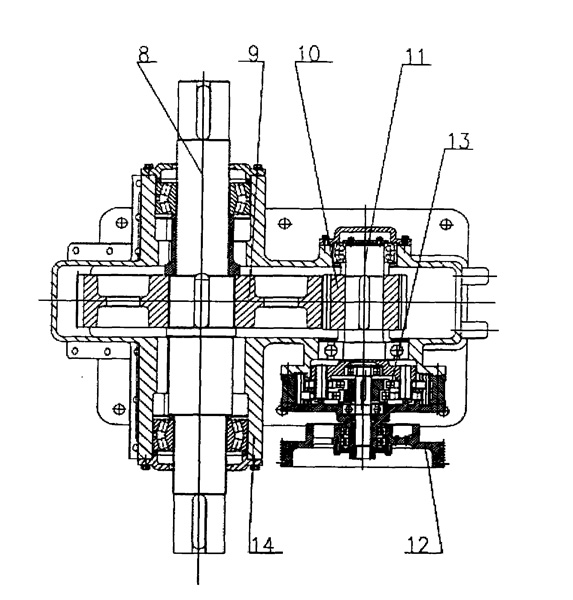

| 一種抽油機專用組合減速機，其特征在于，由輸出軸部件（８）、大齒輪（９）、小齒輪（１０）、擺線輸出裝置（１１）、卸荷輸入部件（１２）、擺線傳動裝置（１３）和機體（１４）組成，輸出軸部件（８）設于機體（１４）內一側，大齒輪（９）設于輸出軸部件（８）上，擺線輸出裝置（１１）設于機體（１１）內另一側，與輸出軸部件（８）平行，小齒輪（１０）設于擺線輸出裝置（１１）上，與大齒輪（９）嚙合，卸荷輸入部件（１２）通過擺線傳動裝置（１３）與擺線輸出裝置（１１）連接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
