| 申請?zhí)枺?/TD>
| 200620106338 |
申請日： |
2006/08/03 |
| 公開號： |
|
公告號： |
2937653 |
| 授權日： |
2007-8-22 |
授權公告日： |
2007-8-22 |
| 專利類別： |
新型 |
國別省市代碼： |
97[中國|寧波] |
| 代理機構代碼： |
33219 |
代理人： |
張文忠 |
| 發明名稱： |
間隙運轉減速機 |
| 國際分類號： |
F16H 1/20 |
| 范疇分類號： |
27D |
| 發明人： |
張萌;潘華豐;張先江 |
| 申請人： |
寧波東力傳動設備股份有限公司 |
| 申請人地址： |
浙江省寧波市江北投資創業園區蓀湖路1號 |
| 郵編： |
315033 |
| 文摘： |
| 本實用新型公開一種間隙運轉減速機，包括減速機輸入軸、第一級減速傳動大齒輪和第二級減速傳動齒輪軸，第一級減速傳動大齒輪與減速機輸入軸相嚙合，并經滾動軸承空套在第二級減速傳動齒輪軸上；第一級減速傳動大齒輪和第二級減速傳動齒輪軸之間設置有能控制其兩者結合和分離的組合離合器／制動器。當離合器摩擦盤接觸時，離合器的輪轂與第一級傳動大齒輪結合，并通過平鍵使第二級減速傳動齒輪軸轉動，驅動第二級傳動大齒輪和輸出軸運轉；當離合器摩擦盤脫離時，第二級齒輪傳動鏈被切斷，實現減速機的間歇運轉。該實用新型結構緊湊、外形美觀，工作平穩、可靠，便于實現間歇運轉的自動控制。 |
| 主權利要求： |

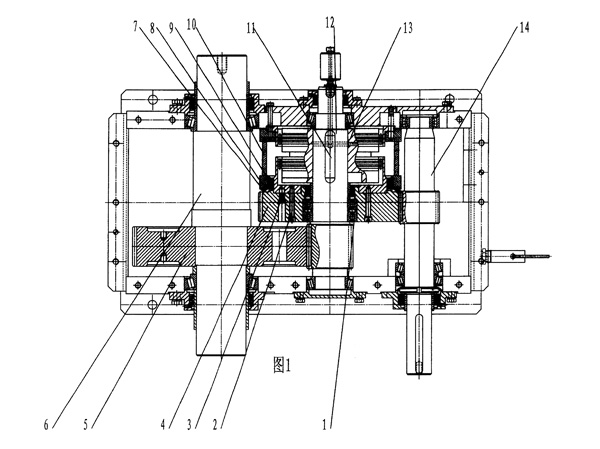

| 間隙運轉減速機，包括減速機輸入軸（１４）、第一級減速傳動大齒輪（４）和第二級減速傳動齒輪軸（１２），第一級減速傳動大齒輪（４）與減速機輸入軸（１４）相嚙合，并經滾動軸承（１）空套在第二級減速傳動齒輪軸（１２）上；其特征是：所述的第一級減速傳動大齒輪（４）和第二級減速傳動齒輪軸（１２）之間設置有能控制其兩者結合和分離的組合離合器／制動器（１３）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
