旋弦線單螺桿齒輪減速機專利

來源：減速機信息網 時間：2008-7-1 17:38:53　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	03211358	申請日：	2003/02/14
公開號：		公告號：	2600650
授權日：		授權公告日：	2004-1-21
專利類別：	新型	國別省市代碼：	21[中國\|遼寧]
代理機構代碼：	00000	代理人：
發明名稱：	旋弦線單螺桿齒輪減速機
國際分類號：	F04C 15/00;F16H 25/04
范疇分類號：	28D
發明人：	田澍藩
申請人：	田澍藩
申請人地址：	遼寧省遼陽市白塔區熊家街78－4棟一單元5樓1號
郵編：	111000
文摘：
本實用新型是一種用于電動潛油螺桿泵井下齒輪減速機。其特征是減速齒輪副由旋弦線螺桿和直母線螺旋內齒輪構成旋弦線單螺桿齒輪副。這種齒輪副可以組成定軸輪系齒輪傳動，也可以是行星齒輪系齒輪傳動。對比其它齒型結構——其內齒輪直母線齒廓、外齒輪旋弦線螺桿易加工制造，精度高，成本低。
主權利要求：
一種采油電潛螺桿泵井下用的旋弦線單螺桿齒輪減速機，其特征是減速齒輪副是由旋弦線螺桿和直母線螺旋內齒輪構成旋弦線單螺桿齒輪副，旋弦線單螺桿齒輪副可以組成定軸輪系或行星輪系齒輪傳動結構：Ａ、定軸輪系的由兩級１∶２結構旋弦線齒輪副串聯組成，構成４∶１降速比，聯軸齒（３）的一端為內齒輪與輸入齒輪（５）嚙合，另一端螺桿與輸出齒輪（２）內螺旋直母線齒廓嚙合，齒輪副裝在定子管（１）內，聯軸齒（３）中間部位由偏心軸承（４）定位在定子管（１）中；Ｂ、行星輪系的由兩對旋弦線螺旋齒輪副構成：一對３∶４結構，其中齒數為４的旋弦線內齒輪（２）與定子管（１）固定，旋弦線外齒輪齒數為３的螺桿在連體螺桿（３）一端，另一對齒輪副為２∶３結構，其中齒數為２的螺桿在連體螺桿（３）的另一端，內齒輪齒數為３的旋弦線齒輪及輸出軸（５）通過軸承支撐在定子管（１）中，系桿即輸入軸（４）裝在連體螺桿（３）的空心軸內。
優先權項：

PCT 項

法律狀態：[免責聲明]	2008-4-16;因費用終止日

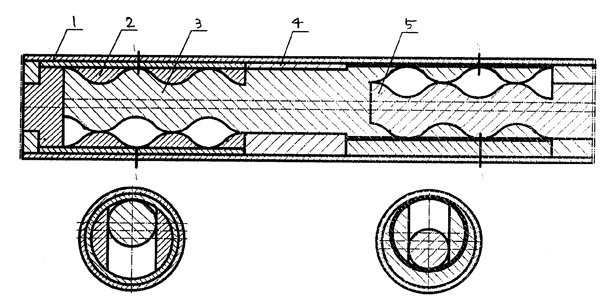

主附圖

旋弦線單螺桿齒輪減速機
