| 申請?zhí)枺?/TD>
| 200520024826 |
申請日： |
2005/09/09 |
| 公開號： |
|
公告號： |
2823661 |
| 授權日： |
2006-10-4 |
授權公告日： |
2006-10-4 |
| 專利類別： |
新型 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
13103 |
代理人： |
張云和 |
| 發明名稱： |
逆止器 |
| 國際分類號： |
F16D 41/06 |
| 范疇分類號： |
27C |
| 發明人： |
李福存 |
| 申請人： |
李福存 |
| 申請人地址： |
河北省唐山市高新技術開發區龍澤園公寓7-1-202 |
| 郵編： |
063020 |
| 文摘： |
| 本實用新型涉及逆轉裝置，具體地說是一種安裝在高速軸或中間軸軸伸上的接觸式逆止器。它包括芯軸、外套、滾柱、塔式彈簧、軸承、密封、防轉端蓋，該外套上設置有凹槽，凹槽內裝有塔式彈簧，外套內套裝有階梯狀芯軸，該芯軸臺肩兩側裝有軸承，該軸承外圈與該外套靜配合，其兩側通過密封件裝有端蓋，該端蓋與外套固定聯接；所述芯軸與外套凹槽空間內設置有滾柱，該滾柱兩側裝有尼龍擋環；所述外套與防轉端蓋固定聯接，該防轉端蓋上裝有銷軸。本逆止器具有逆止力矩大，工作可靠，解脫容易，安裝方便，維護簡單等優點。 |
| 主權利要求： |

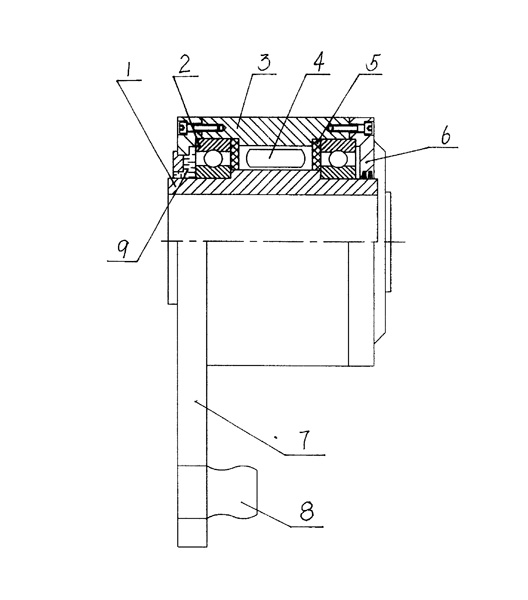

| 一種逆止器，包括芯軸、外套、滾柱、塔式彈簧、軸承、密封件、防轉端蓋，其特征在于該外套上設置有凹槽，凹槽內裝有塔式彈簧，外套內套裝有階梯狀芯軸，該芯軸臺肩兩側裝有軸承，該軸承外圈與該外套靜配合，其兩側通過密封件裝有端蓋，該端蓋與外套固定聯接；所述芯軸與外套凹槽空間內設置有滾柱，該滾柱兩側裝有尼龍擋環；所述外套與防轉端蓋固定聯接，該防轉端蓋上裝有銷軸。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
