| 申請?zhí)枺?/TD>
| 200420034900 |
申請日： |
2004/01/13 |
| 公開號： |
|
公告號： |
2742222 |
| 授權日： |
2005-11-23 |
授權公告日： |
2005-11-23 |
| 專利類別： |
新型 |
國別省市代碼： |
36[中國|江西] |
| 代理機構代碼： |
36115 |
代理人： |
施秀瑾 |
| 發明名稱： |
瓦式制動器 |
| 國際分類號： |
F16D 65/08;F16D 65/20;F16D 65/21 |
| 范疇分類號： |
27C |
| 發明人： |
黃洪波;曾秋華;黎宜芳;張建平;衷平 |
| 申請人： |
江西特種電機股份有限公司 |
| 申請人地址： |
江西省宜春市東風大道10號 |
| 郵編： |
336000 |
| 文摘： |
| 本實用新型公開了一種瓦式制動器，它包括摩擦輪、制動輪、軸、制動臂、驅動裝置等。其是在制動底輪上裝有彈性件和摩擦輪，制動力矩，通過彈性件周向作用于摩擦輪，使裝在摩擦輪上的軸制動，使瓦式制動器變硬性制動為軟制動，結構簡單，制動噪音小，啟、制動更平穩，制動器使用壽命長。 |
| 主權利要求： |

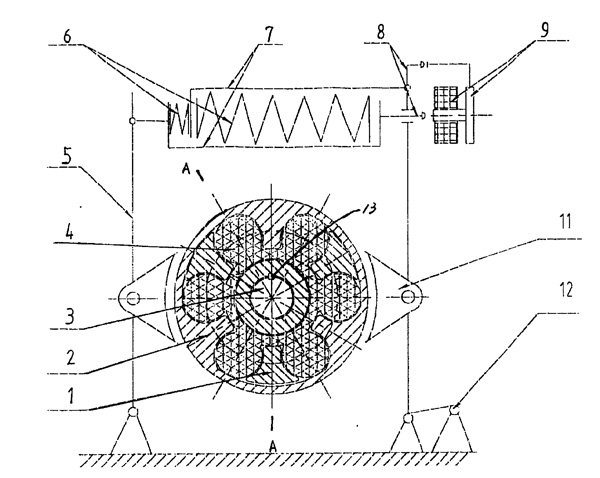

| 一種瓦式制動器，包括摩擦輪（１），制動底輪（２），軸（３），彈性件（４），制動臂（５），彈簧（６），套夾（７），拉桿（８），驅動裝置（９），檔圈（１０），閘瓦（１１），調節栓（１２）等，彈簧（６）裝在套夾（７）內，拉桿（８）一端與套夾（７）的一端連接，另一端連接驅動裝置（９），制動臂（５）一端連接套夾（７），另一端連在調節栓（１２）上，軸（３）裝在摩擦輪（１）上，其特征是：摩擦輪（１），彈性件（４）裝在制動底輪（２）上，閘瓦（１１）裝在制動臂（５）上，制動器制動工作時，閘瓦（１１）抱緊制動底輪（２），制動底輪（２）上的力矩通過彈性件（４）作用摩擦輪（１），使裝在摩擦輪（１）上的軸（３）制動。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2008-3-5;因費用終止日 |
