| 申請?zhí)枺?/TD>
| 200520078128 |
申請日： |
2005/11/25 |
| 公開號： |
|
公告號： |
2850118 |
| 授權日： |
2006-12-20 |
授權公告日： |
2006-12-20 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32113 |
代理人： |
朱偉軍 |
| 發明名稱： |
電磁制動器 |
| 國際分類號： |
H02K 7/102;H02K 9/06;F16D 55/02;F16D 65/34 |
| 范疇分類號： |
|
| 發明人： |
顧建平;章建明;蔡志強 |
| 申請人： |
常熟市美益電磁控制元件有限公司 |
| 申請人地址： |
江蘇省常熟市虞山鎮謝橋鎮南 |
| 郵編： |
215523 |
| 文摘： |
| 一種電磁制動器，屬于制動器技術領域。它包括一用于與制動電機的轉子軸相固定的剎車片、一在一側攜有摩擦片的并且空套在剎車片軸座上的銜鐵、一個與銜鐵構成閉合磁回路的并且鎧裝有通電時能產生磁力的線圈的磁軛以及一用于將所述磁軛配置到電機的轉子軸上去并且得以保障磁軛不轉的軸承，特點是：剎車片在背向摩擦片的一側間布有風葉。用本實用新型配置到電機的轉子上，可以省去電機的封蓋，尤其是將電機本身的葉片移植到剎車片上，既能體現出剎車片對摩擦片的熱量的散熱，又能起對電機的散熱，還能起到節約電機的成本，簡化電機與電磁制動器合二為一后的整體結構、節約零部件、降低用戶對設備投入的成本。 |
| 主權利要求： |

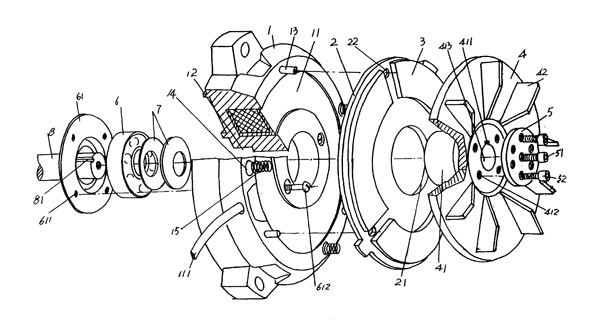

| 一種電磁制動器，它包括一用于與制動電機的轉子軸相固定的并且隨轉子軸一起轉動的剎車片（４）、一在一側攜有摩擦片（３）的并且空套在所述剎車片（４）一側所窄縮而成的剎車片軸座（４１）上的銜鐵（２）、一個與所述的銜鐵（２）構成閉合磁回路的并且鎧裝有通電時能產生磁力的線圈（１１）的磁軛（１）以及一用于將所述磁軛（１）配置到電機的轉子軸上去并且得以保障磁軛（１）不轉的軸承（６），其特征在于所述的剎車片（４）在背向摩擦片（３）的一側間布有風葉（４２）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
