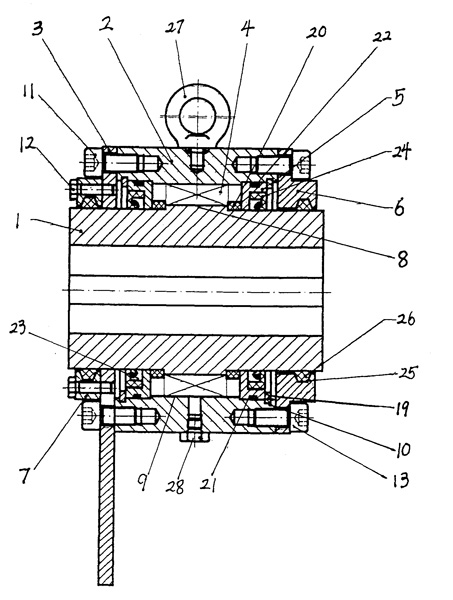

| 多重密封的逆止器，包括內圈（１）、外圈（２）、力矩臂（３）、楔合體（４）、二個密封支撐架（５）；內圈（１）外壁的中部凸設有一凸臺（８），外圈（２）內壁的中部凸設有凸臺（９），外圈（２）內壁的兩側端部分別設有環形凹槽（１０），其外壁上螺固有一供吊裝用的吊環（２７），并設有一注油螺孔，注油螺孔內螺入有油塞（２８），二個密封支撐架（５）及力矩臂（３）均套置在內圈（１）上，力矩臂（３）通過螺栓（１１）固定在外圈（２）后端面上，二個密封支撐架（５）對稱夾設在外圈（２）與內圈（１）之間，并分別抵頂在兩個對稱設置的孔用彈簧擋圈（１９）上，二個孔用彈簧擋圈（１９）均套置在內圈（１）上，其外緣分別嵌入外圈（２）內壁上的二個環形凹槽（１０）內，楔合體（４）套置在內圈（１）外壁的凸臺（８）上，其特征是在內圈（１）的前端和后端分別套置有前密封端蓋（６）和后密封端蓋（７），前密封端蓋（６）通過螺栓固定在外圈（２）的前端面上，后密封端蓋（７）通過螺栓固定在力矩臂（３）上，前、后密封端蓋（６）、（７）與內圈相接觸的端面上分別設有一環形凹槽（２５），環形凹槽（２５）內嵌入有氈圈（２６）；二個密封支撐架（５）與內圈（１）的環形直角凹槽（２３）內分別安裝有雙唇骨架油封（２４）。 |
