| 申請號： |
200520014296 |
申請日： |
2005/08/23 |
| 公開號： |
|
公告號： |
2845297 |
| 授權日： |
2006-12-6 |
授權公告日： |
2006-12-6 |
| 專利類別： |
新型 |
國別省市代碼： |
86[中國|杭州] |
| 代理機構代碼： |
33101 |
代理人： |
翁霽明 |
| 發明名稱： |
微型永磁同步電動機 |
| 國際分類號： |
H02K 21/02;H02K 21/14;H02K 1/16;H02K 1/27;H02K 5/04 |
| 范疇分類號： |
|
| 發明人： |
陳震民 |
| 申請人： |
浙江中源電氣有限公司 |
| 申請人地址： |
浙江省杭州市莫干山路1418號上城科技園區內 |
| 郵編： |
310015 |
| 文摘： |
| 一種微型永磁同步電動機，它主要包括有機殼、定子、轉子及轉軸，所述的機殼由前端蓋和后端蓋通過緊固螺栓夾緊在裸露定子的兩端，電動機轉軸從前端蓋或后端蓋中伸出；所述的前端蓋和后端蓋均為杯式端蓋，端蓋的外圓上至少有一處凸出長方形搭子，搭子上鉆有兩固定用螺孔；所述的前端蓋或后端蓋上設置有鉆孔，出線直接從鉆孔中引出；所述的裸露定子是由多張沖片疊壓而成，每張沖片內圓下線槽達２４槽，且均為平底梨形槽或圓底梨形槽；定子沖片外圓上有四處設置有用于疊壓定子的焊接的Ｗ槽形；所述的轉子是由多張沖片疊壓而成，沖片的外圓沖制有多個槽孔，中間沖有４槽對稱的用于安裝弧形磁鋼的弧形磁鋼槽；它具有結構簡單，外形美觀、簡潔、散熱性好，運轉平穩、噪音低、電流小、力矩大等特點。 |
| 主權利要求： |

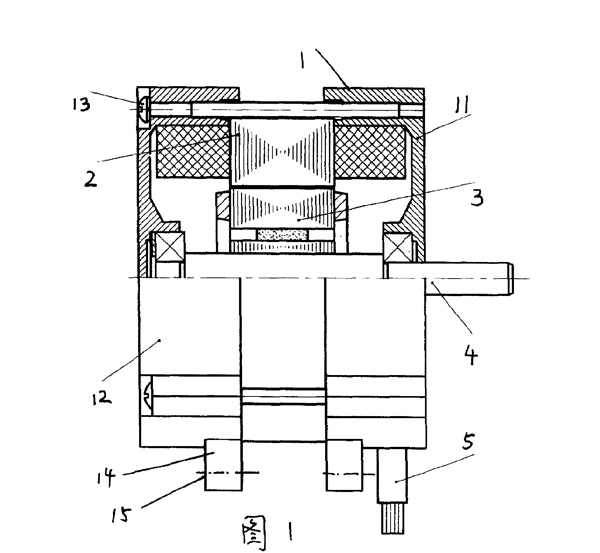

| 一種微型永磁同步電動機，它主要包括有機殼、定子、轉子及轉軸，其特征在于所述的機殼由前端蓋（１１）和后端蓋（１２）通過緊固螺栓（１３）夾緊在裸露定子（２）的兩端，電動機轉軸（４）從前端蓋（１１）或后端蓋（１２）中伸出。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
