| 申請?zhí)枺?/TD>
| 200610023836 |
申請日： |
2006/02/13 |
| 公開日： |
2007/08/22 |
公告日： |
|
| 公開號： |
101021237 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
31211 |
代理人： |
丁紀鐵 |
| 發明名稱： |
內張式電磁制動器 |
| 國際分類號： |
F16D 51/12;B66D 5/30;F16D 65/27 |
| 范疇分類號： |
27C |
| 發明人： |
李偉;王水來;周雙林;甘靖戈 |
| 申請人： |
上海三菱電梯有限公司 |
| 申請人地址： |
上海市閔行區江川路811號 |
| 郵編： |
200245 |
| 文摘： |

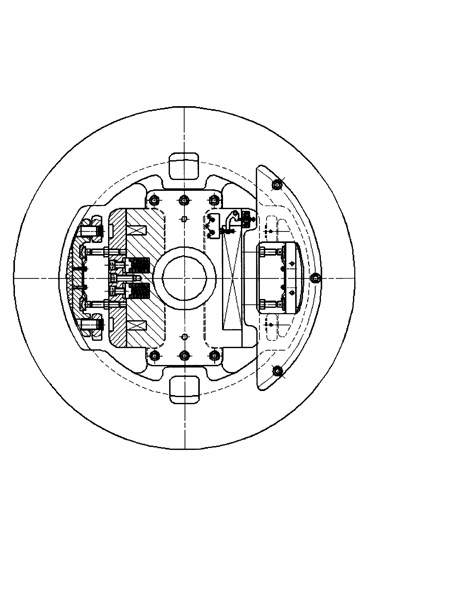

| 本發明公開了一種內張式電磁制動器，在制動圓筒的內圓周面的圓周方向進行間隔布置，制動器固定在固定部件支撐座上，其中，制動臂在長度方向上兩端分別設有腳部，所述的支撐座設有與制動臂腳部相對的支撐座突起部，制動臂腳部和支撐座突起部之間設有多根導向銷軸，所述制動臂可以沿導向銷軸長度方向相對于支撐座突起部進行移動。本發明對制動時摩擦力產生的反作用力和反作用力矩的承受能力更好，動作更加穩定和可靠；可以作為電梯曳引機，尤其是無齒輪永磁同步曳引機中的制動器使用。 |
| 主權利要求： |
| 一種內張式電磁制動器，在制動圓筒的內圓周面的圓周方向進行間隔布置，制動器固定在固定部件支撐座上，其特征在于：制動臂在長度方向上兩端分別設有腳部，所述的支撐座設有與制動臂腳部相對的支撐座突起部，制動臂腳部和支撐座突起部之間設有多根導向銷軸，所述制動臂可以沿導向銷軸長度方向相對于支撐座突起部進行移動。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
