| 申請?zhí)枺?/TD>
| 200420081412 |
申請日： |
2004/07/29 |
| 公開號： |
|
公告號： |
2713720 |
| 授權日： |
2005-7-27 |
授權公告日： |
2005-7-27 |
| 專利類別： |
新型 |
國別省市代碼： |
86[中國|杭州] |
| 代理機構代碼： |
33201 |
代理人： |
黃美娟 袁木棋 |
| 發明名稱： |
助磁式籠型異步電動機 |
| 國際分類號： |
H02K 17/16 |
| 范疇分類號： |
37A |
| 發明人： |
馮浩;曹文明 |
| 申請人： |
浙江工業大學 |
| 申請人地址： |
浙江省杭州市下城區朝暉六區浙江工業大學 |
| 郵編： |
310014 |
| 文摘： |

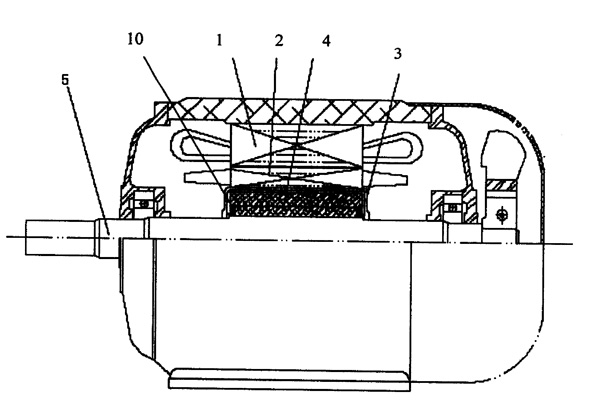

| 一種助磁式籠型異步電動機，包括定子、籠型轉子，定子由鐵心、定子繞組和基座組成，鐵心安裝在所述的基座上，定子繞組繞接在鐵心上，籠型轉子由轉子鐵心、轉子繞組和轉軸組成，轉子繞組繞接在轉子鐵心上，轉子鐵心與轉軸連接，還包括有一中空的轉子支架、一具有磁性的內助磁轉子，轉子支架與轉子鐵心固定連接，轉子支架套接固定在轉軸上，內助磁轉子安裝于轉子支架內部，內助磁轉子套接在轉軸上。本實用新型提供一種能夠提高電動機效率和功率因數的助磁式籠型異步電動機。 |
| 主權利要求： |
| 一種助磁式籠型異步電動機，包括定子、籠型轉子，所述的定子由鐵心、定子繞組和基座組成，鐵心安裝在所述的基座上，所述的定子繞組繞接在所述的鐵心上，所述的籠型轉子由轉子鐵心、轉子繞組和轉軸組成，轉子繞組繞接在轉子鐵心上，所述的轉子鐵心與轉軸連接，其特征在于：還包括有一中空的轉子支架、一具有磁性的內助磁轉子，所述的轉子支架與轉子鐵心固定連接，所述的轉子支架套接固定在所述的轉軸上，所述的內助磁轉子安裝于轉子支架內部，所述的內助磁轉子套接在所述的轉軸上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
