| 申請?zhí)枺?/TD>
| 200410009650 |
申請日： |
2004/10/11 |
| 公開日： |
2006/04/19 |
公告日： |
|
| 公開號： |
1761130 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
11251 |
代理人： |
關玲 劉秀娟 |
| 發明名稱： |
一種永磁同步電動機 |
| 國際分類號： |
H02K 21/12;H02K 1/27;H02K 1/16 |
| 范疇分類號： |
37A |
| 發明人： |
杜玉梅;楊劼;金能強;李耀華;史黎明 |
| 申請人： |
中國科學院電工研究所 |
| 申請人地址： |
北京市海淀區中關村北二條6號 |
| 郵編： |
100080 |
| 文摘： |
| 一種永磁同步電動機，其轉子由永磁磁極、磁極固定套、磁軛及轉軸組成。永磁磁極的構成采用Ｈａｌｂａｃｈ磁體陣列形式，即：磁極由磁化方向按規律變化的單元磁塊組成，所形成的磁極磁化方向沿徑向。通過調整磁體塊數、磁化方向，可在氣隙中產生空間正弦形磁場，并可使氣隙磁場得到增強。其定子由定子鐵芯、繞組及機座共同構成。鐵芯為無齒槽結構，三相或多相繞組布置在定子鐵芯表面上，形成氣隙繞組，以消除由于齒槽效應而產生的氣隙磁場高次諧波。此種結構的永磁同步電動機既可以在大氣隙中產生強磁場，又能有效抑制或消除轉矩波動，特別是電機在低速運行時的轉矩波動。 |
| 主權利要求： |

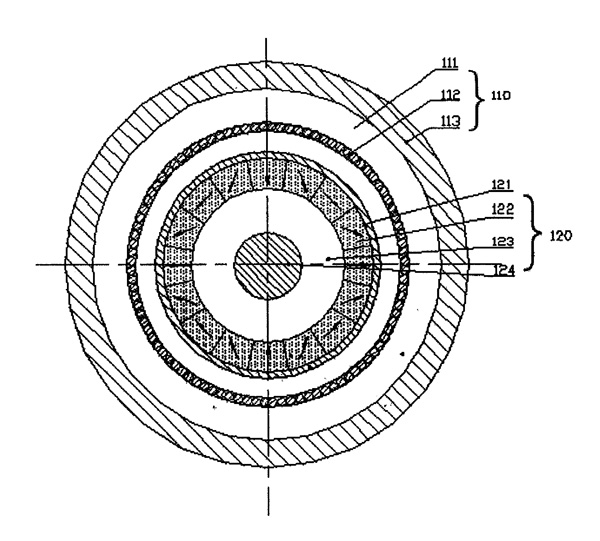

| 一種永磁同步電動機，其轉子（１２０）由永磁磁極（１２２）、磁極固定套（１２１）、磁軛（１２３）及轉軸（１２４）組成，其定子（１１０）為電樞，由三相或多相繞組（１１２）、定子鐵芯（１１１）及機座（１１３）構成，其特征在于：轉子永磁磁極（１２２）由Ｈａｌｂａｃｈ式的磁塊陣列構成，定子電樞為無齒槽結構。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
