| 申請號： |
200420111124 |
申請日： |
2004/10/27 |
| 公開號： |
|
公告號： |
2744055 |
| 授權日： |
2005-11-30 |
授權公告日： |
2005-11-30 |
| 專利類別： |
新型 |
國別省市代碼： |
42[中國|湖北] |
| 代理機構代碼： |
42100 |
代理人： |
嚴崇姚 |
| 發明名稱： |
中頻高速小型永磁交流同步電動機 |
| 國際分類號： |
H02K 21/12;H02K 1/27;H02K 1/28;H02K 1/16;H02K 3/12 |
| 范疇分類號： |
|
| 發明人： |
檀銀身 |
| 申請人： |
襄樊特種電機有限公司 |
| 申請人地址： |
湖北省襄樊市人民路232號 |
| 郵編： |
441002 |
| 文摘： |
| 本實用新型為中頻高速小型永磁交流同步電動機。屬于永磁交流同步電動機技術領域。它主要是解決現有紡織行業用多臺中頻異步電動機實際轉速并不一致，而直接影響產品質量，增加廢品率的問題。它的主要特征是包括殼體、定子和轉子，轉子為實心轉子；轉子鐵心上對稱開有永磁體槽和空槽，永磁體槽內嵌有永磁體；鐵心及永磁體與轉軸之間設有隔磁套；永磁體設有由非磁性材料制成的槽楔；鐵心兩端設有圓環式非磁性材料擋板；定子槽數采用分數槽，其鐵心疊片沿軸扭斜一定距離而形成斜槽，定子繞組為雙層短距繞組。本實用新型具有多臺電機在同一個電源供電的情況下能夠準確同步運行、效率和功率因數高的特點，主要用于紡織行業紡紗、織布機組。 |
| 主權利要求： |

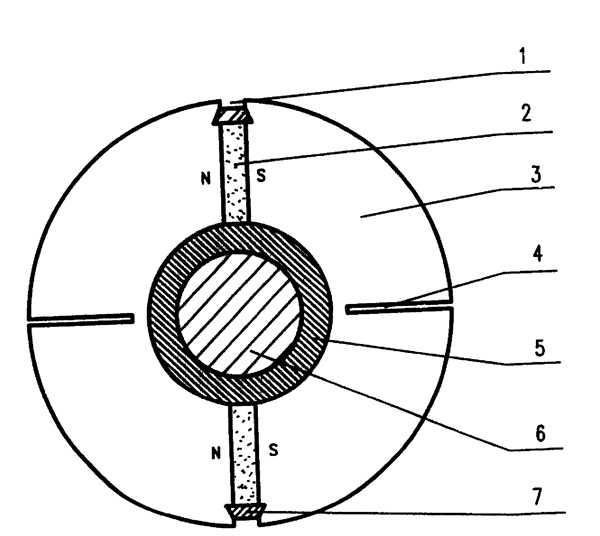

| 一種中頻高速小型永磁交流同步電動機，包括殼體、定子和轉子，其特征是：所述的轉子為實心轉子；該實心轉子的鐵心（３）上對稱開有永磁體槽（１）和空槽（４），永磁體槽（１）內嵌有永磁體（２）；鐵心（３）及永磁體（２）與轉軸（６）之間設有隔磁套（５）；永磁體（２）設有由非磁性材料制成的槽楔（７）；鐵心（３）兩端設有圓環式非磁性材料擋板（８）；定子槽數采用分數槽，其鐵心疊片沿軸扭斜一定距離而形成斜槽，定子繞組為雙層短距繞組。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
