| 申請?zhí)枺?/TD>
| 200520027733 |
申請日： |
2005/10/10 |
| 公開號： |
|
公告號： |
2826081 |
| 授權日： |
2006-10-11 |
授權公告日： |
2006-10-11 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
崔玉升 |
| 發明名稱： |
輸入軸內藏式擺線針輪行星減速機 |
| 國際分類號： |
F16H 1/34 |
| 范疇分類號： |
27D |
| 發明人： |
張向榮 |
| 申請人： |
張向榮 |
| 申請人地址： |
天津市河東區中山門友愛南里4-12-201 |
| 郵編： |
300181 |
| 文摘： |
| 本實用新型涉及一種輸入軸內藏式擺線針輪行星減速機，包括有輸入軸、偏心套、擺線輪、針輪，輸出軸，以及支承件等組成，其特征是：所述的輸出軸為開有圓孔的空心軸，所述的輸入軸的軸伸端設置在輸出軸的圓孔內，所述的支承件由固定在針輪前后兩端的法蘭形前端蓋和后端蓋構成。其優點是：結構緊湊，體積小和重量輕。另外，由于輸入和輸出軸均設置在同一端，因此可采用在前端蓋上安裝吊架，進而把電機裝在吊架前端并在輸出軸上安裝卷筒的方式把本實用新型用于既需要承擔傳遞動力，又需要承擔載重力的如帶式或鋼絲繩電動葫蘆、卷揚機、提升機、及牽引機等類起重機械上，這樣不僅解決了減速機安裝的平衡配重問題又達到了減小體積的效果。 |
| 主權利要求： |

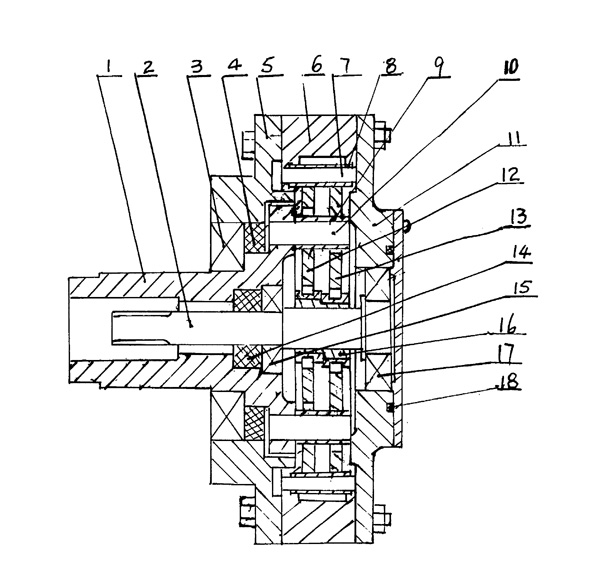

| 一種輸入軸內藏式擺線針輪行星減速機，包括有輸入軸、套裝在輸入軸上的設有兩個方向互為１８０°的偏心的偏心套、兩個裝在雙偏心套上的均布有柱銷軸孔的擺線輪、與兩個擺線輪上的擺線齒相嚙合的均布有針齒銷的針輪、后端帶有凸緣并在凸緣上均布有柱銷軸的輸出軸、以及支承輸入軸和輸出軸的支承件等組成，其特征是：所述的輸出軸為開有圓孔的空心軸，所述的輸入軸的軸伸端設置在輸出軸的圓孔內，所述的支承件由固定在針輪前后兩端的法蘭形前端蓋和后端蓋構成。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
